Za pomocą wyrażenia matematycznego równania Manninga można etykietować rury w widoku planu lub profilu w celu wyświetlenia ich wydajności przepływu, jako podstawy do analizy ogólnej wydajności sieci. W programie Autodesk Civil 3D nie ma możliwości projektowania rur na podstawie wartości przepływu, która jest zwykle wyrażana w stopach sześciennych na sekundę (metrach sześciennych na sekundę). Jednak korzystając z równania, można projektować rurociągi z uwzględnieniem parametrów hydraulicznych. Jest to dobry przykład na to, jak kreatywne użycie wyrażeń ze stylami etykiet może znacznie uprawnić projektowanie sieci.
Równanie Manninga uznawane jest za standardowy wzór inżynierski do obliczania przepływu grawitacyjnego w rurze. Równanie jest wyrażeniem wykorzystującym cztery parametry rury. Są to następujące cztery parametry:
- pole przekroju przepływu wyrażone w stopach kwadratowych;
- nachylenie wyrażone w stopach spadku na stopę długości;
- promień hydrauliczny wyrażony w stopach i obliczony jako pole przekroju przepływu podzielone przez obwód zwilżony;
- współczynnik chropowatości znany jako „n” Manninga, którego wartość jest bezwymiarowa.
Podstawowe równanie w jednostkach brytyjskich jest następujące:
- Q = (1.49/n) * powierzchnia * (promień hydrauliczny)^(2/3) * (nachylenie)^(1/2), gdzie Q jest przepływem w stopach sześciennych na sekundę.
Zakładając, że teoretyczna maksymalna wydajność rury występuje przy przepływie ze 100% zapełnieniem, promień hydrauliczny dla rury okrągłej może zostać zredukowany do prostego wyrażenia:
- promień hydrauliczny = powierzchnia / obwód;
- promień hydrauliczny = pi*r^2 / 2*pi*r;
- promień hydrauliczny = r / 2, gdzie r jest promieniem w stopach.
Korzystając z tego uproszczenia, równanie Manninga dla rury okrągłej z pełnym przepływem można zredukować do funkcji promienia rury, nachylenia i chropowatości:
- Q = (1.49/n) * pi * r^2 * (r/2)^(2/3) * (nachylenie)^(1/2)
Wyświetlanie komponentów rury
Style etykiet obiektów można komponować w programie Autodesk Civil 3D przy użyciu podstawowych parametrów obiektów, które te style mają opisywać. Na przykład można ustawić styl etykiety dla linii działki tak, aby były wyświetlane czwartak i odległość tej linii, czyli jej dwa podstawowe parametry. Podobnie można tak skonfigurować style etykiet rury, aby były wyświetlane podstawowe parametry rury, takie jak nachylenie lub średnica w widoku planu albo profilu. Ponadto można tworzyć tabele, których pola są wypełnione podstawowymi parametrami szeregu linii działek lub rur.
Wyrażenie rzędnej punktu
Za pomocą stylów etykiet można tworzyć i nazywać równania matematyczne w oparciu o parametry obiektów, które są etykietowane. Na przykład można utworzyć wyrażenie dla rzędnych punktów na powierzchni, które odejmuje daną wartość od rzeczywistej rzędnej powierzchni. Wyrażenie to może nosić nazwę PODŁOŻE i mieć postać taką jak: {Rzędna powierzchni}-2, gdzie Rzędna powierzchni jest parametrem lub nazwaną właściwością powierzchni.

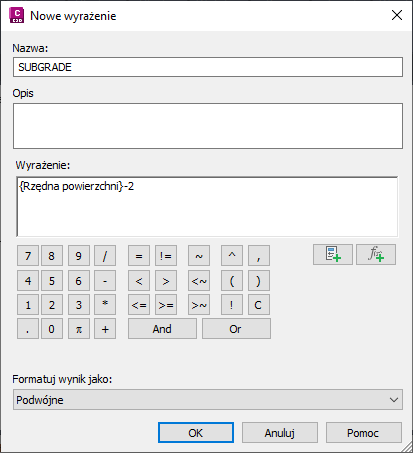

Po utworzeniu wyrażenie może być używane jako składnik stylów etykiet i stylów tabel. Wystarczy utworzyć styl etykiety powierzchni Rzędna punktu, korzystając z wyrażenia o nazwie PODŁOŻE. Należy użyć okna dialogowego Nowe wyrażenie, jak pokazano na rysunku 10.
Rysunek 10: Wyrażenie stylu etykiety powierzchni
