Ten podzespół powoduje utworzenie wypełnionej kamieniami struktury drenu zawierającej rurę o przekroju kołowym.
Załącznik
Punkt dołączenia tego podzespołu może znajdować się na środku dna, na środku powierzchni górnej lub w górnym narożniku struktury drenu.

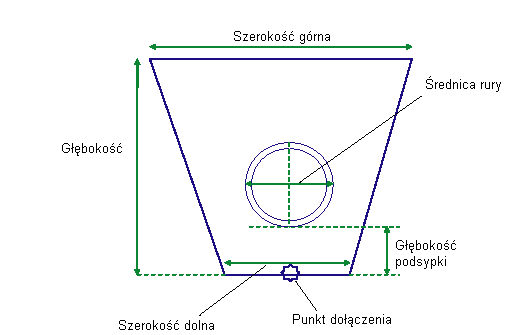

Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
| Parametr | Opis | Rodzaj | Wartość domyślna |
|---|---|---|---|
| Bok |
Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia. |
Lewy/prawy | Prawy |
| Punkt dołączenia | Określa położenie punktu dołączenia podzespołu. | Ciąg; (a) góra-środek; (b) dół-środek; (c) góra-narożnik | Górny narożnik |
| Szerokość dolna | Szerokość dolna rowu | Liczbowy, dodatni |
1.0 stopa 0.3 m |
| Szerokość górna | Szerokość górna rowu | Liczbowy, dodatni |
1.5 stopy 0.5 m |
| Głębokość | Całkowita głębokość rowu | Liczbowy, dodatni |
2.0 stopy 0.6 m |
| Grubość podsypki | Głębokość podstawy rury nad dnem rowu | Liczbowy, dodatni |
0.6 stopy 0.2 m |
| Średnica rury | Średnica rury drenu | Liczbowy, dodatni |
0.6 stopy 0.2 stopy |
| Grubość rury | Grubość materiału rury (opcjonalna) | Liczbowy, dodatni |
0.0 stóp 0.0 m |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
| Parametr | Opis | Stan |
|---|---|---|
| Głębokość | Głębokość rowu może być opcjonalnie zastąpiona z rzędnej profilu. Jeśli punkt dołączenia znajduje się na górze rowu, to ten profil jest przypisywany do dna rowu i odwrotnie. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
Parametry wyjściowe
Zachowanie
Ten podzespół powoduje zbudowanie kształtu struktury prostego drenu przedstawionej na powyższej ilustracji.
Działanie w trybie układu
W trybie układu ten podzespół rysowany jest zgodnie z definicją na podstawie parametrów wejściowych, począwszy od punktu dołączenia.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
| Punkt/połączenie | Kody | Opis |
|---|---|---|
| P1 | Dno_drenu | |
| P2 | Dno_drenu_na_zewnątrz | |
| P3 | Góra_drenu_na_zewnątrz | |
| P4 | Góra_drenu_wewnątrz | |
| P5 | Dno_drenu_wewnątrz | |
| P6 | Oś_drenu | |
| P7 | Linia_przepływu | Użycie ewentualnego istniejącego kodu punktu dla krawężnika i ścieków. |
| L1 | Góra, Góra_drenu | |
| L2, L3, L4 | Rzędna odniesienia, Dno_drenu | |
| S1 | Rów_Zasypka | |
| S2 | Powierzchnia_drenu |

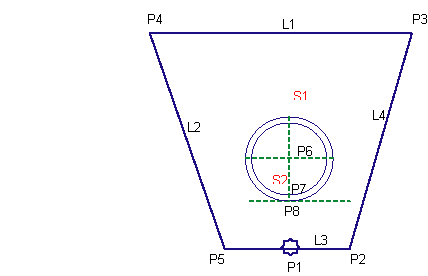

Schemat kodowania
