Podzespół ten służy do zastępowania istniejącego chodnika, poprzez rozpoczęcie od istniejącej zewnętrznej krawędzi chodnika i wstawianie powierzchni w kierunku krawężnika.
Aby można było użyć tego podzespołu, powinny istnieć oddzielne linie trasowania, definiujące zewnętrzną krawędź chodnika. Rzędne tego punktu mogą pochodzić z powierzchni lub profilu. Ponadto, jeśli składnik definiujący tę krawędź jest również składnikiem odnowy, mogą one być przekazane jako oznaczone punkty, przenosząc w ten sposób informację o odsunięciu i rzędnej.
Dołączenie
Punkt dołączenia znajduje się w pobliżu zewnętrznej krawędzi chodnika. Aby uzyskać lepsze rezultaty, podczas budowy zespołu należy wstawić go na kontrolnym odsunięciu (stałym odsunięciu) punktu znacznika.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Bok |
Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia. |
Lewa/Prawa |
Prawy |
|
Punkt oznaczony chodnika zewnętrznego |
W celu zdefiniowania krawędzi zewnętrznej chodnika i rzędnej dla początku podzespołu (OPCJA) |
Ciąg |
Brak |
| Szerokość | Szerokość chodnika mierzona do wewnątrz od punktu wyższej krawędzi chodnika |
Liczbowy |
1.5 m 5.0 stóp |
| Nachylenie % | Nachylenie poprzeczne chodnika mierzone do wewnątrz od wyższej krawędzi chodnika |
Liczbowy |
-2% |
|
Głębokość |
Głębokość lub grubość chodnika |
Liczbowy, dodatni |
|
| Oznacz punkt wewnętrzny | Nazwa oznaczonego punktu przechowywanego przy nowej, niższej krawędzi chodnika (OPCJA) |
Ciąg |
Brak |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
| Zewnętrzna krawędź chodnika | Zewnętrzna krawędź projektowanego chodnika ustawiana jest jako punkt początkowy. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. |
Opcja |
|
Profil ścieku lewego |
Ustawiana jest wartość rzędnej zewnętrznej krawędzi projektowanego chodnika. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. |
Opcja |
| EGTopSurf | Jeśli nie dostarczono profili dla rzędnych lewej/prawej krawędzi nawierzchni drogi, wówczas ta rzędna powierzchni przy tym odsunięciu zostanie wybrana jako wartość rzędnej. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie. |
Wymagany |
Parametry wyjściowe
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Nachylenie % | Nachylenie poprzeczne chodnika mierzone do wewnątrz od wyższej krawędzi chodnika |
Liczbowy |
-2% |
|
Głębokość |
Głębokość lub grubość chodnika |
Liczbowy, dodatni |

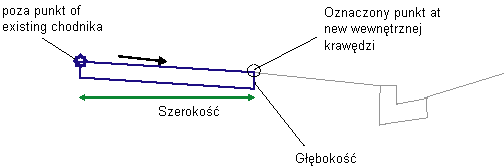

Zachowanie
Domyślnie, zewnętrzna krawędź chodnika znajduje się w dołączonym oznaczonym punkcie lub w miejscu skojarzonej linii trasowania. Podobnie rzędna ustawiana jest na podstawie skojarzonego punktu znacznika lub profilu albo od powierzchni znajdującej się przy tym odsunięciu.
Po ustaleniu początkowego punktu wstawiane są od tego punktu do wewnątrz połączenia struktury o danej szerokości, nachyleniu i głębokości. Jeśli podano nazwę parametru Oznacz punkt wewnętrzny, oznaczony punkt zapisywany jest przy nowej, niższej krawędzi chodnika.
Działanie w trybie układu
W trybie układu tworzenie podzespołu rozpoczyna się w punkcie dołączenia i rysowany jest pojedynczy kształt o danych wymiarach, takich jak: szerokość, nachylenie i głębokość.
Zaleca się dodawanie tworzonego podzespołu z odsunięciem kontrolnym, o ile nie istnieje oznaczony wcześniej punkt. To odsunięcie kontrolne może zapewniać odpowiednio dużą odległość od znacznika linii bazowej, tak aby w trybie układu podzespół wyglądał jak typowy przekrój. Zaleca się jednak, aby użytkownik nie odwzorowywał odsunięcia kontrolnego na żadną „linię trasowania/profil” w stanie korytarza, gdyż spowodowałoby to problemy, na przykład w niektórych przypadkach powstałby projekt nieprostopadły do linii bazowej. Brak skojarzenia odsunięcia kontrolnego nie wpłynie w żaden sposób na korytarz, ponieważ punkt początkowy dołączany jest do linii trasowania/oznaczonego punktu, w celu zapewnienia dokładnego położenia, poprzez makro podzespołu.
Punkt, połączenie i kody kształtu
|
Punkt / Połączenie |
Kod |
Opis |
|---|---|---|
|
P1 |
Chodnik_Wewn |
Wewnętrzna krawędź chodnika na nachyleniu końcowym |
|
P2 |
Chodnik_Zewn |
Zewnętrzna krawędź chodnika na nachyleniu końcowym |
|
L1 |
Góra chodnika |
|
|
L2 |
Rzędna odniesienia |
|
|
S1 |
Chodnik |
Betonowa powierzchnia chodnika |

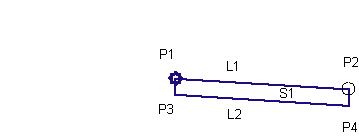

Schemat kodowania
