Ten podzespół powoduje wstawienie struktury muru oporowego z dwiema powierzchniami pionowymi (bez strony nachylonej) i opcjonalnym zakotwieniem u dołu.
Załącznik

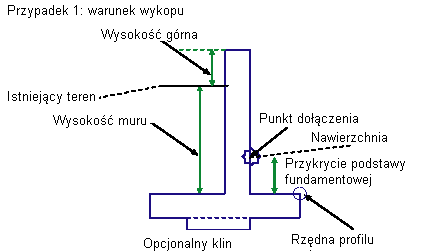

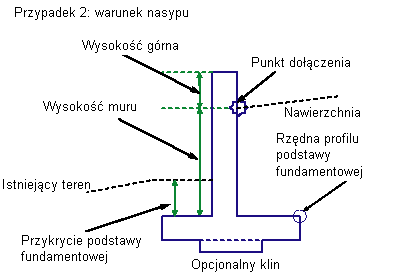

Położenie punktu dołączenia zależy od tego, czy mur oporowy znajduje się w wykopie, czy w nasypie. Jeśli w nasypie, to punkt dołączenia znajduje się w pobliżu szczytu muru oporowego. Jeśli w wykopie, to punkt dołączenia znajduje się w pobliżu podstawy.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
| Parametr | Opis | Rodzaj | Wartość domyślna |
|---|---|---|---|
| Bok |
Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia. |
Lewy/prawy | Prawy |
| Szerokość ściany | Określa szerokość muru | Liczbowy |
0.958 stopy 0.292 m |
| Wysokość górna | odległość między szczytem muru a punktem wyjściowym w nasypie lub nowym punktem wyjściowym w wykopie. | Liczbowy |
1.320 stopy 0.40 m |
| Przykrycie podstawy fundamentowej | Głębokość przykrycia od szczytu podstawy do linii nachylenia końcowego po stronie tylnej muru w nasypie lub do punktu wyjściowego w wykopie. | Liczbowy |
1.667 stopy 0.50 m |
| Klin | Nakazuje dodanie opcjonalnego zakotwienia pod podstawą. | Logiczny | Tak |
Wysokość muru liczona jest od górnej krawędzi podstawy do punktu dołączenia lub do rzędnej gruntu na powierzchni pionowej, w zależności od tego, która z tych wartości jest wyższa. Szerokość podstawy, odsunięcie powierzchni pionowej muru, wymiary opcjonalnego zakotwienia oraz położenie środka zakotwienia zmieniają się w funkcji wysokości muru.
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
| Parametr | Opis | Stan |
|---|---|---|
| Wysokość muru | Można używać do zastąpienia stałej wysokości muru i powiązania z profilem. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Powierzchnia docelowa | Nazwa powierzchni gruntu określająca mur oporowy w wykopie lub nasypie. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie. | Wymagany |
Parametry wyjściowe
Brak.
Zachowanie
Podzespół można wstawić po lewej albo po prawej stronie. Punkt dołączenia jest inny w nasypie, a inny w wykopie. W nasypie zakłada się, że punkt dołączenia pokrywa się z punktem przecięcia nachylenia końcowego z wewnętrzną powierzchnią muru, pod szczytem muru w odległości określonej parametrem Wysokość górna. W wykopie zakłada się, że punkt dołączenia pokrywa się z punktem przecięcia nachylenia końcowego z wewnętrzną powierzchnią, nad szczytem podstawy, w odległości od szczytu określonej parametrem Przykrycie podstawy fundamentowej. Wysokość muru określana jest na podstawie parametru wejściowego Wysokość lub profil ściany.
W nasypie nachylona powierzchnia muru jest zwrócona do środka jezdni. W wykopie nachylona powierzchnia jest zwrócona od jezdni, w stronę podtrzymywanej masy ziemnej. Jeśli opcja Klin jest ustawiona na Nie, dolna krawędź podstawy jest pojedynczym poziomym połączeniem. Jeśli opcja Klin jest włączona, wstawiane są połączenia definiujące opcjonalne zakotwienie.
Działanie w trybie układu
W trybie układu podzespół rysuje kształt muru oporowego zgodnie z wartościami parametru wejściowego, zakładając, że podzespół znajduje się w warunku nasypu.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
| Punkt/połączenie | Kody | Opis |
|---|---|---|
| P1 | RW_Przód | |
| P2 | RW_Góra | |
| P3 | RW_Tył | |
| P14 | RW_Zawias | |
| P12 | RW_Wewnątrz | Mogą służyć jako linie nieciągłości do budowy powierzchni rzędnej odniesienia |
| P5 | RW_Na_zewnątrz | Mogą służyć jako linie nieciągłości do budowy powierzchni rzędnej odniesienia |
| L1, L2, L3 | Góra | L1=P1 to P2; L2= P2 to P3; L3 = P3 to P14; |
| L4,L5,L6 | Podstawa_Dół | L4 = P6 to P7; L5 = P8 to P9; L6 = 10 to 11; |
| S1 | MurOpor |
Diagram kodowania

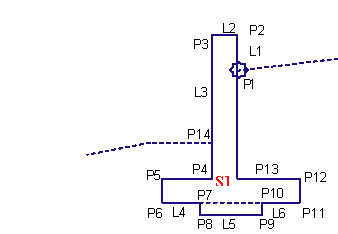

Nasyp

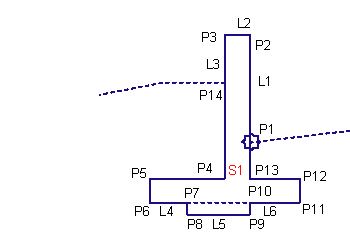

Wykop
