Nakładka Poszerzenie Do Nachylenia 2

Dołączenie

Punkt dołączenia znajduje się na wewnętrznych krawędziach nachylenia końcowego na poszerzanych pasach.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Odsunięcie lewego punktu wewnętrznego	Odsunięcie lewego punktu wewnętrznego. Jest to punkt początkowy poszerzenia pasa po lewej stronie i znajduje się on zazwyczaj na istniejącej lewej krawędzi jezdni.	Liczbowy	0.0
Odsunięcie prawego punktu wewnętrznego	Odsunięcie prawego punktu wewnętrznego, znajdujące się zazwyczaj przy istniejącej prawej krawędzi jezdni.	Liczbowy	0.0
Głębokość warstwy nałożonej	Głębokość warstwy nałożonej nad istniejącym nachyleniem końcowym	Liczbowy, dodatni	0.100 m 0.30 stopy
Szerokość lewej strony	Szerokość lewego poszerzanego pasa ruchu	Liczbowy, dodatni	3.6 m 12.0 stopy
Szerokość prawej strony	Szerokość prawego poszerzanego pasa ruchu	Liczbowy, dodatni	3.6 m 12.0 stopy
Głębokość Naw1	Głębokość między nachyleniem końcowym a Naw1	Liczbowy, dodatni	0.025 m 0.083 stopy
Głębokość Naw2	Głębokość między Naw1 a Naw2	Liczbowy, dodatni	0.025 m 0.083 stopy
Głębokość warstwy podstawowej	Głębokość między Naw2 a warstwą podstawową	Liczbowy, dodatni	0.100 m 0.333 stopy
Głębokość dolnej warstwy nośnej	Głębokość między dolną warstwą nośną a górą warstwy podstawowej	Liczbowy, dodatni	0.300 m 1.0 stopy

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Istniejąca powierzchnia	Nazwa powierzchni definiującej istniejącą jezdnię. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie.	Wymagany
Odsunięcie lewego punktu wewnętrznego	Może być używany do zastąpienia stałej wartości Odsunięcie lewego punktu wewnętrznego i łączenia tego punktu z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcjonalny
Odsunięcie prawego punktu wewnętrznego	Można używać do zastąpienia stałej wartości Odsunięcie prawego punktu wewnętrznego i łączenia tego punktu z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcjonalny
Szerokość lewej strony	Może być używany do zastąpienia stałej wartości parametru Szerokość lewej i łączenia krawędzi pasa z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcjonalny
Szerokość prawej strony	Można używać do zastąpienia stałej wartości parametru Szerokość prawej i łączenia krawędzi pasa z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja

Parametry wyjściowe

Parametr	Opis	Typ
Nachylenie %	Obliczane nachylenie na istniejącej powierzchni od punktu próbkowania do punktu wewnętrznego.	Liczbowy

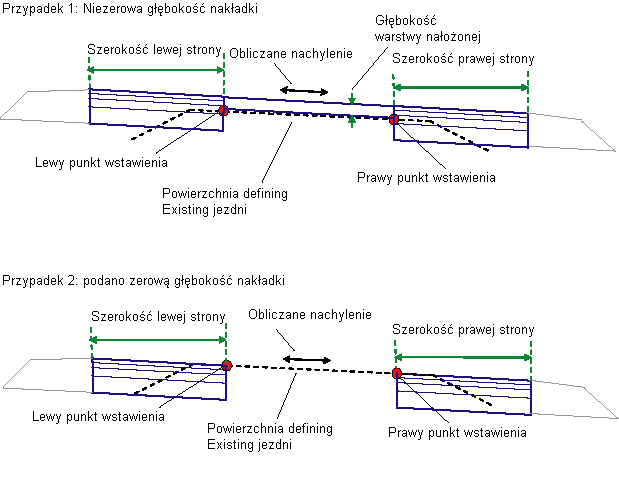

Zachowanie

Wyznaczane są na istniejącej powierzchni rzędne lewego i prawego punktu wewnętrznego i obliczane jest nachylenie pomiędzy tymi dwoma punktami. Jeśli dana jest niezerowa wartość Głębokości warstwy nałożonej, nad istniejącym pasem, przy obliczonym nachyleniu, dodawana jest warstwa nałożona. Poprzez nałożenie przynajmniej jednego połączenia na istniejące nachylenie tworzony jest zamknięty kształt warstwy nałożonej. Na zewnątrz krawędzi warstwy nałożonej wstawiane są poszerzane pasy o danych szerokościach i obliczonym nachyleniu.

Jeśli dana jest zerowa Głębokość warstwy nałożonej, poszerzane pasy wstawiane są na zewnątrz odsunięć wewnętrznych, przy istniejącym nachyleniu.

Końcówki warstw nawierzchni drogi zamykane są obustronnie pionowymi połączeniami. Wstawiane jest także pojedyncze pionowe połączenie, biegnące od wewnętrznej krawędzi dolnej warstwy nośnej do istniejącej powierzchni.

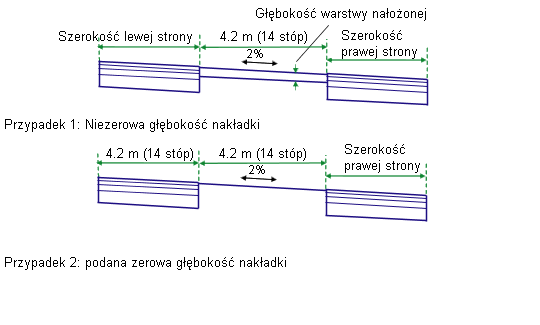

Działanie w trybie układu

W trybie układu podzespół dołączany jest do jakiegokolwiek dogodnego punktu. Wyświetlana jest warstwa nałożona o jednolitej głębokości, szerokości 4.2 m lub 14 stóp i nachyleniu -2%. Od krawędzi warstwy nałożonej rozciągają się poszerzane pasy o danych szerokościach i głębokościach oraz nachyleniu -2%.

W trybie modelowania podzespół dopasowywany jest do położeń i nachyleń określonych przez punkty wewnętrzne i istniejącą powierzchnię.

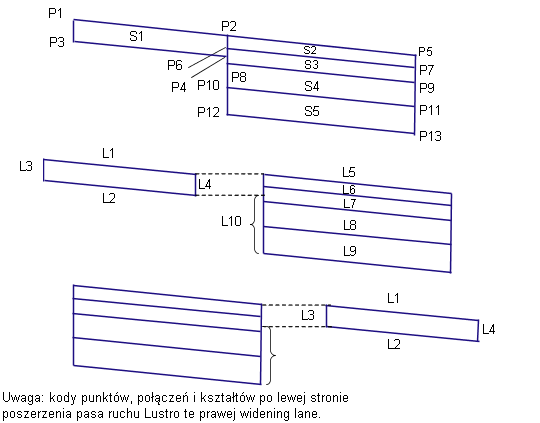

Kody punktów, połączeń i kształtów

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P5	ETW	Zewnętrzna krawędź poszerzanego pasa ruchu na nachyleniu końcowym
P7	ETW_Pave1	Zewnętrzna krawędź poszerzanego pasa ruchu na Naw1
P9	ETW_Pave2	Zewnętrzna krawędź poszerzanego pasa ruchu na Naw2
P11	KJ_Warstwa_podstawowa	Zewnętrzna krawędź poszerzanego pasa ruchu na warstwie podstawowej
P13	KJ_Noś	Zewnętrzna krawędź poszerzanego pasa ruchu na dolnej warstwie nośnej
L1, L5	Top, Pave	Powierzchnia nachylenia końcowego
L2	Warstwa nałożona	Nałożone połączenia na istniejącej powierzchni Należy zauważyć, że pomiędzy punktami P3 i P4 może istnieć więcej połączeń.
L6	Pave1
L7	Pave2
L8	Warstwa podstawowa
L9	Dolna warstwa nośna, Rzędna odniesienia
L10	Rzędna odniesienia
S1	Warstwa nałożona	Obszar pomiędzy warstwą nałożoną i istniejącym pasem
S2	Pave1
S3	Pave2
S4	Warstwa podstawowa
S5	Dolna warstwa nośna
