Ten podzespół wstawia utwardzone pobocze ze wszystkimi warstwami, łącznie z przedłużoną do punktu rzutowania warstwą nośną. Opcjonalnie można zredukować głębokość różnych warstw dolnych, aby przepleść materiał warstwy nośnej wokół niektórych wybranych warstw materiału.
Dołączenie
Punkt dołączenia znajduje się na wewnętrznej krawędzi utwardzonego pobocza, znajdującej się zazwyczaj przy zewnętrznej krawędzi jezdni.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
| Parametr | Opis | Rodzaj | Wartość domyślna |
|---|---|---|---|
| Bok |
Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia. |
Lewa/Prawa | Prawy |
| Szerokość pobocza | Szerokość od punktu dołączenia do punktu zawiasu pobocza. | Liczbowy |
2.4 m 8.0 stopy |
| Użyj nachylenia przechyłki | Nakazuje użycie nachylenia pochodzącego ze specyfikacji przechyłki zdefiniowanej na linii trasowania linii bazowej. |
Lista wyboru:
|
Nie |
| Kierunek nachylenia pobocza |
Określa, czy pobocze nachylone jest w kierunku przeciwnym do korony, czy w kierunku korony |
Lista wyboru:
|
Z dala od korony |
| Domyślne nachylenie pobocza | Domyślne nachylenie poprzeczne powierzchni pobocza. Ta wartość jest używana, jeśli nie jest używane nachylenie przechyłki lub jeśli nie jest ono określone dla linii trasowania linii bazowej. | Liczbowy | -4.0% |
| Typ rzutowania dolnej warstwy nośnej | Możliwy jest wybór: czy utrzymać połączenie rzutowania do ustalonego nachylenia ze zmienną szerokością, czy utrzymać je do ustalonej szerokości ze zmiennym nachyleniem | Lista wyboru: a) Utrzymaj nachylenie, dostosuj szerokość, b) Utrzymaj szerokość, dostosuj nachylenie | Utrzymaj nachylenie, dostosuj szerokość |
| Nachylenie/szerokość rzutowania | Wartość stałej szerokości lub stałego nachylenia połączenia rzutowania (x : 1). | Liczbowy, dodatni | 4 ( : 1) |
| Przechyłka dolnej warstwy nośnej | Nakazuje użycie nachylenia pochodzącego ze specyfikacji przechyłki zdefiniowanej na linii trasowania linii bazowej. | Lista opcji: a.) Nie, b.) Nachylenie pobocza zewnętrznego, c.) Nachylenie pobocza wewnętrznego | Nie |
| Domyślne nachylenie warstwy nośnej | Domyślne nachylenie poprzeczne powierzchni dolnej warstwy nośnej. Ta wartość jest używana, jeśli nie jest używane nachylenie przechyłki lub jeśli nie jest ono określone dla linii trasowania linii bazowej. | Liczbowy | -4.0% |
| Głębokość Naw1 | Głębokość między nachyleniem końcowym a Naw1 (zero oznacza pominięcie) | Liczbowy, nieujemny |
0.025 m (0.083 stopy) |
| Odsunięcie między Naw1 i Naw2 | Redukcja głębokości warstwy Naw1 w celu przełożenia materiału warstwy nośnej między warstwą Naw1 i Naw2 | Liczbowy, dodatni |
0.000 m 0.000 stopy |
| Głębokość Naw2 | Głębokość materiału drugiego poziomu pobocza (zero oznacza pominięcie) | Liczbowy, nieujemny |
0.025 m 0.083 stopy |
| Przycięcie warstwy Naw2 | Zredukowana szerokość materiału Naw2 w celu umożliwienia przeplatania warstwy nośnej. Boczna krawędź warstwy materiału będzie miała takie samo nachylenie, jak nachylenie rzutu pobocza. | Liczbowy, dodatni |
0.4 m 1.32 stopy |
| Odsunięcie między warstwą Naw2 i podłożem | Redukcja głębokości warstwy Naw2 w celu przeplatania materiału warstwy nośnej między warstwą Naw2 i warstwą podstawową | Liczbowy, dodatni |
0.01 m (0,033 stopy |
| Głębokość warstwy podstawowej | Głębokość podłoża (między Naw2 i podłożem; zero oznacza pominięcie) | Liczbowy, nieujemny |
0,100 m 0.333 stopy |
| Przycięcie podłoża | Zredukowana szerokość materiału warstwy podstawowej w celu umożliwienia przeplatania warstwy nośnej. Boczna krawędź warstwy materiału będzie miała takie samo nachylenie, jak nachylenie rzutu pobocza. | Liczbowy, dodatni |
0.4 m 1.32 stopy |
| Głębokość dolnej warstwy nośnej | Głębokość warstwy nośnej w punkcie dołączenia od dołu warstwy podstawowej (zero oznacza pominięcie) | Liczbowy, nieujemny |
0.300 m 1.0 stopy |
| Grubość wierzchniej warstwy gleby | Określa głębokość materiału wyłożenia wzdłuż połączenia rzutowania. Jeśli wprowadzona zostanie wartość ZERO, wówczas materiał wyłożenia nie zostanie dodany. | Liczbowy, nieujemny | 0.0 |
| Kod kształtu warstwy gleby | Określa kod kształtu materiału wierzchniej warstwy gleby | Ciąg | Warstwa gleby |
| Kod kształtu Naw1 | Określa kod kształtu materiału warstwy górnej (poniżej wierzchniej warstwy gleby, jeśli jest użyta) | Ciąg | Pave1 |
| Kod kształtu Naw2 | Określa kod kształtu materiału drugiej warstwy (powyżej warstwy podstawowej) | Ciąg | Pave2 |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
| Parametr | Opis | Stan |
|---|---|---|
| Szerokość pobocza | Można używać do zastąpienia stałej Szerokości pobocza i łączenia krawędzi pobocza z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
Parametry wyjściowe
| Parametr | Opis | Rodzaj |
|---|---|---|
| Nachylenie rzutowania | Nachylenie połączenia rzutowania | Liczbowy |
| Odsunięcie rzutowania | Odsunięcie punktu rzutowania podłoża | Liczbowy |
| Rzędna rzutowania | Rzędna punktu rzutowania podłoża | Liczbowy |
| Szerokość pobocza | Szerokość pobocza utwardzonego | Liczbowy |
| Nachylenie pobocza | Nachylenie pobocza utwardzonego | Liczbowy |
Zachowanie
Nachylenie końcowe pobocza wstawiane jest w celu uzyskania zadanej szerokości i domyślnego nachylenia pobocza po stronie zewnętrznej względem punktu dołączenia. Połączenie dolnej warstwy nośnej wstawiane jest od punktu dołączenia, począwszy od głębokości dolnej warstwy nośnej poniżej nachylenia końcowego.

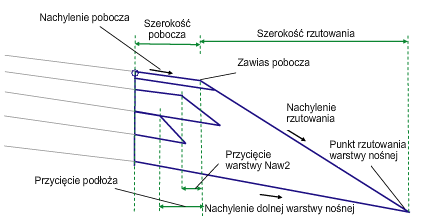

Połączenie rzutowania może zostać wstawione przy stałym nachyleniu (Utrzymaj nachylenie rzutowania = Prawda) lub przy stałej szerokości (Utrzymaj nachylenie rzutowania = Fałsz) Jeśli używane jest stałe nachylenie, połączenie rzutowania wydłużane jest od zewnętrznej krawędzi pobocza do przecięcia połączenia dolnej warstwy nośnej. W przeciwnym razie dolna warstwa nośna wydłużana jest poza zewnętrzną krawędź pobocza o Szerokość rzutowania i do jej końca dołączane jest połączenie rzutowania.

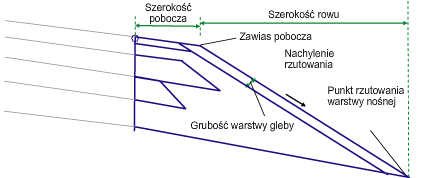

Jeśli materiał wierzchniej warstwy gleby ustawiony jest na wartość „dodatnią”, wówczas wprowadzana jest nowa warstwa materiału o określonej grubości, tuż poniżej połączenia rzutowania. Grubość mierzona jest prostopadle do połączenia rzutowania pobocza. Warstwa ta rozciąga się od górnej warstwy pobocza do połączenia rzutowania podłoża na dole. Z powodu wstawienia tej nowej warstwy szerokość górnej warstwy pobocza zostanie dostosowana, jak pokazano na poniższym rysunku.
Połączenia powierzchni Naw1, Naw2 i powierzchni bazowej wstawiane są na danych głębokościach równolegle do nachylenia końcowego, dopóki nie przetną się z połączeniem rzutowania pobocza.
Jeśli podane powyżej wartości przycięcia zostaną ustawione na dodatnie, wówczas wierzch odpowiedniego materiału zostanie skrócony o tę wartość, a połączenie dolne zostanie wyprowadzone ze stoku bocznego materiału równego nachyleniu rzutowania.

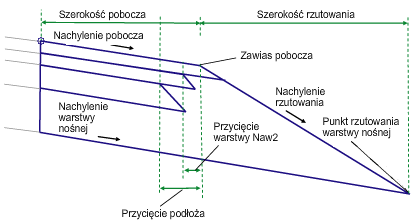

Co więcej, jeśli „odsunięcie między Naw1/Naw2 i/lub Naw2/Warstwa podstawowa” ustawione jest na wartość dodatnią, wówczas warstwy te zostaną oddzielone za pomocą tego odsunięcia, jak pokazano na poniższym rysunku.

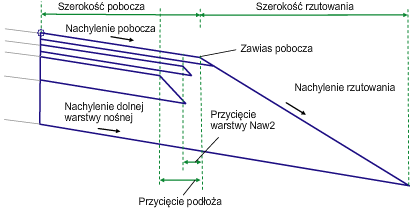

Jeśli odsunięcie między Naw1/Naw2 i Naw2/Warstwa podstawowa ustawione są na ZERO, wówczas podzespół zostanie narysowany zgodnie z poniższą ilustracją.
Jeśli warstwy dolne ustawione są z zerowymi wartościami przycięcia, wówczas podzespół będzie podobny do podzespołu Pobocze Rozciągnij Wszystkie z opcjonalnym wyłożeniem wierzchniej warstwy gleby.
Działanie w trybie układu
W trybie układu podzespół wyświetla połączenia zawierające pobocze o przypisanych domyślnych parametrach.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
| Rodzaj | Kody | Opis |
|---|---|---|
| P2 | KPU | Krawędź pobocza utwardzonego na nachyleniu końcowym |
| P3 | Rzutowanie_Pod | Punkt rzutowania dolnej warstwy nośnej |
| P5 | KPU_Naw1 | Krawędź pobocza utwardzonego na Naw1 |
| P7 | KPU_Naw2 | Krawędź pobocza utwardzonego na Naw2 |
| P9 | KPU_Warstwa_podstawowa | Krawędź pobocza utwardzonego na warstwie podstawowej |
| L1, L2 | Góra | Nachylenie końcowe pobocza |
| L4 | Pave1 | |
| L5 | Pave2 | |
| L6 | Warstwa podstawowa | |
| L3 | Rzędna odniesienia, Dolna warstwa nośna | |
| S1 | Kod zdefiniowany przez użytkownika | Zdefiniowany przez użytkownika kod górnej warstwy pobocza (domyślnie - Naw1) |
| S2 | Kod zdefiniowany przez użytkownika | Zdefiniowane przez użytkownika kod drugiej warstwy pobocza (domyślnie - Naw2) |
| S3 | Warstwa podstawowa | |
| S4 | Dolna warstwa nośna | |
| S5 | Kod zdefiniowany przez użytkownika | Zdefiniowany przez użytkownika kod materiału wierzchniej warstwy gleby (domyślnie - Wierzchnia warstwa gleby) |

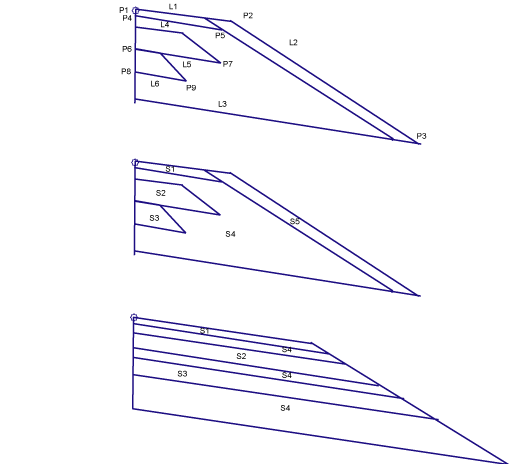

Schemat kodowania
