Ściana Oporowa Strony Niższej

Ten podzespół powoduje wstawienie struktury muru oporowego z jedną stroną nachyloną.

Mur jest dosunięty w bok, tak że cała podstawa znajduje się po wysokiej stronie nasypu. Podzespół umożliwia także dodanie opcjonalnego zakotwienia przy podstawie muru.

Załącznik

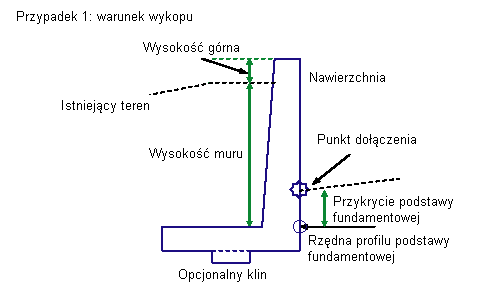

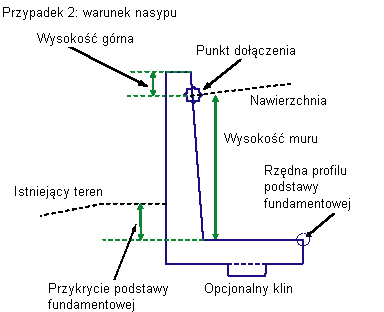

Położenie punktu dołączenia zależy od tego, czy mur oporowy znajduje się w wykopie, czy w nasypie. Jeśli w nasypie, to punkt dołączenia znajduje się w pobliżu szczytu muru oporowego Jeśli w wykopie, to punkt dołączenia znajduje się w pobliżu podstawy.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia.	Lewy/prawy	Prawy
Szerokość góry ściany	Określa szerokość muru przy jego szczycie	Liczbowy	0.958 stopy 0.292 m
Wysokość górna	Odległość między szczytem muru a punktem wyjściowym w nasypie lub nowym punktem wyjściowym w wykopie.	Liczbowy	1.320 stopy 0.40 m
Przykrycie podstawy fundamentowej	Głębokość przykrycia od szczytu podstawy do linii nachylenia końcowego po stronie tylnej muru w nasypie lub do punktu wyjściowego w wykopie.	Liczbowy	1.667 stopy 0.50 m
Klin	Nakazuje dodanie opcjonalnego zakotwienia pod podstawą.	Logiczny	Tak

Wysokość muru liczona jest od górnej krawędzi podstawy do punktu dołączenia lub do rzędnej gruntu na powierzchni pionowej, w zależności od tego, która z tych wartości jest wyższa. Nachylenie muru, szerokość podstawy, wymiary opcjonalnego zakotwienia oraz położenie środka zakotwienia zmieniają się w funkcji wysokości muru.

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Wysokość muru	Można używać do zastąpienia stałej wysokości muru i powiązania z profilem. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcja
Powierzchnia docelowa	Nazwa powierzchni gruntu określająca mur oporowy w wykopie lub nasypie. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie.	Wymagany

Parametry wyjściowe

Brak.

Zachowanie

Podzespół można wstawić po lewej albo po prawej stronie. Punkt dołączenia jest inny w nasypie, a inny w wykopie. W nasypie zakłada się, że punkt dołączenia pokrywa się z punktem przecięcia nachylenia końcowego z wewnętrzną powierzchnią muru, pod szczytem muru w odległości określonej parametrem Wysokość górna. W wykopie zakłada się, że punkt dołączenia pokrywa się z punktem przecięcia nachylenia końcowego z wewnętrzną powierzchnią, nad szczytem podstawy, w odległości od szczytu określonej parametrem Przykrycie podstawy fundamentowej. Wysokość muru określana jest na podstawie parametru wejściowego Wysokość lub profil ściany. W nasypie nachylona powierzchnia muru jest zwrócona do środka jezdni. W wykopie nachylona powierzchnia jest zwrócona od jezdni, w stronę podtrzymywanej masy ziemnej. Jeśli opcja Klin jest ustawiona na Nie, dolna krawędź podstawy jest pojedynczym poziomym połączeniem. Jeśli opcja Klin jest włączona, wstawiane są połączenia definiujące opcjonalne zakotwienie.

Działanie w trybie układu

W trybie układu podzespół rysuje kształt muru oporowego zgodnie z wartościami parametru wejściowego, zakładając, że podzespół znajduje się w warunku nasypu.

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt/połączenie	Kody	Opis
P1	RW_Przód
P2	RW_Góra
P3	RW_Tył
P14	RW_Zawias
P12	RW_Wewnątrz	Mogą służyć jako linie nieciągłości do budowy powierzchni rzędnej odniesienia
P5	RW_Na_zewnątrz	Mogą służyć jako linie nieciągłości do budowy powierzchni rzędnej odniesienia
L1, L2, L3	Góra, Ściana	L1=P1 to P2; L2= P2 to P3; L3 = P3 to P14;
L4,L5,L6	Podstawa_Dół	L4 = P6 to P7; L5 = P8 to P9; L6 = 10 to 11;
S1	MurOpor

Diagram kodowania

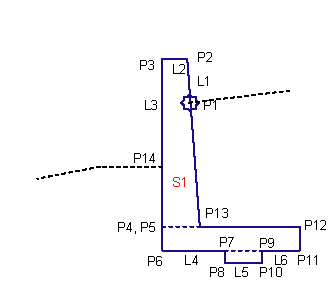

Nasyp

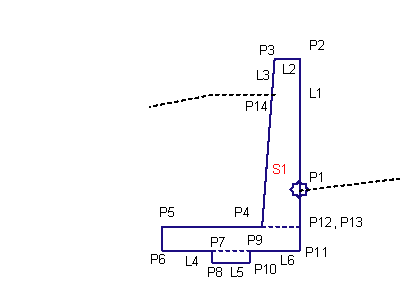

Wykop
