Ten podzespół określa zdarcie istniejącej warstwy górnej do zadanej głębokości.
Opcjonalnie umożliwia rozszerzenie zdarcia do istniejącego gruntu z zadaną skarpą zewnętrzną.
Załącznik
Punktem dołączenia jest punkt rzutowania na nachyleniu końcowym.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
| Parametr | Opis | Rodzaj | Wartość domyślna |
|---|---|---|---|
| Głębokość usuwania warstwy wierzchniej | Określa grubość zdzieranej wierzchniej warstwy gleby. | Liczbowy |
0.05 m 0.167stopy |
| Przedłuż do istniejącego gruntu | Nakazuje rozszerzenie zdzierania do istniejącego gruntu | Logiczny | Tak |
| Skarpa wewnętrzna | Domyślna skarpa wewnętrzna przedłużenia obszaru zdzierania od pierwotnego punktu rzutowania do początku zbocza. | Liczbowy | -2 (:1) |
| Skarpa zewnętrzna | Skarpa zewnętrzna przeznaczona do profilowania od spodu obszaru zdzierania do istniejącego gruntu. | Liczbowy, dodatni | 2 (:1) |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
| Parametr | Opis | Stan |
|---|---|---|
| Istniejąca powierzchnia | Nazwa istniejącej powierzchni, do której ma sięgać profilowanie od spodu obszaru zdzierania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie. | Wymagany |
Parametry wyjściowe
Brak.
Zachowanie

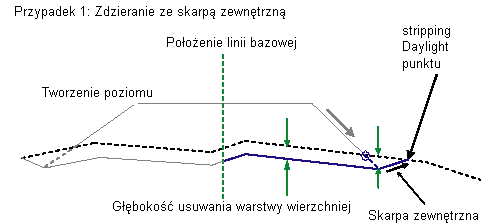

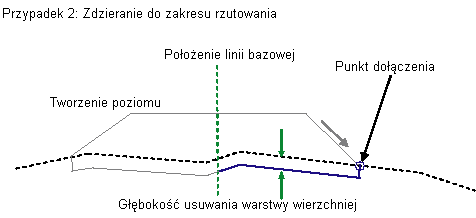

Ten podzespół powoduje wstawienie równoległych połączeń definiujących spód warstwy zdzierania pod określoną powierzchnią. Jeśli opcja wydłużania obszaru zdzierania zboczem do istniejącego gruntu jest ustawiona na Nie, to zdzieranie rozpoczyna się w punkcie dołączenia bezpośrednio na określonej powierzchni i wstawiane jest połączenie pionowe o głębokości określonej parametrami wejściowymi. Od dołu tego połączenia pionowego wstawianych jest, w kierunku do wewnątrz, szereg połączeń równoległych do określonej powierzchni. Szereg ten sięga aż do lokalizacji linii bazowej podzespołu. Jeśli opcja wydłużania obszaru zdzierania do istniejącego gruntu jest ustawiona na Tak, w punkcie dołączenia wstawiane jest połączenie z określoną skarpą wewnętrzną, tak aby różnica między rzędną najniższego punktu tego nowego połączenia a określonym istniejącym gruntem była równa „głębokości zdzierania”. Od dołu tego punktu wstawianych jest, w kierunku do wewnątrz, szereg połączeń równoległych do określonej powierzchni. Szereg ten sięga aż do lokalizacji linii bazowej podzespołu. Ponadto dodawane jest połączenie w kierunku zewnętrznym w celu rzutowania na istniejący grunt.
Działanie w trybie układu
W trybie układu podzespół ten powoduje wstawienie linii poziomej pod punktem dołączenia, w kierunku linii bazowej. Połączenie to jest wstawiane od punktu dołączenia na głębokości równej „głębokości zdzierania”.
Jeśli wybrana została opcja wydłużania połączenia zdzierania do powierzchni, najpierw wstawiane jest połączenie skarpy wewnętrznej o zadanym nachyleniu sięgającej do głębokości zdzierania, a następnie dodawane jest połączenie poziome, tak jak opisano to wcześniej. Ponadto dodawane jest połączenie skarpy zewnętrznej w kierunku zewnętrznym, od zewnętrznego najniższego punktu połączenia zdzierania, z zadaną skarpą wewnętrzną, sięgające do rzędnej punktu dołączenia podzespołu.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
| Punkt/połączenie | Kody | Opis |
|---|---|---|
| P3 | Pas_rzutowania (tylko dla przypadku 1) | Punkt rzutowania połączenia zewnętrznej skarpy zdzierania |
| L1 | Foreslope_Stripping (tylko dla przypadku 1) | Połączenie skarpy wewnętrznej zdzierania definiujące skarpę |
| L2, L3, L4… Ln | Zdzieranie | Połączenia zdzierania |

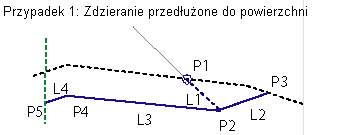

Diagram kodowania
