Rów Boczny U

Ten podzespół powoduje utworzenie struktury rowu z opcjonalnym tarasem i skarpami zewnętrznymi po wewnętrznej i zewnętrznej stronie struktury.

Załącznik

Punktem dołączenia jest najbardziej wewnętrzny punkt opcjonalnego tarasu wewnętrznego. Jeśli opcjonalne tarasy zostaną pominięte, punktem dołączenia będzie najbardziej wewnętrzny punkt wewnętrznej ściany struktury rowu.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia.	Lewy/prawy	Prawy
Szerokość dolna	Szerokość dna rowu	Liczbowy, dodatni	2.0 stopy 0.6 m
Głębokość rowu	Głębokość rowu	Liczbowy, dodatni	2.0 stopy 0.6 m
A1	Grubość muru wewnętrznego przy jego szczycie	Liczbowy, dodatni	0.45 stopy 0.15 m
B1	Zwiększona grubość muru wewnętrznego przy jego podstawie	Liczbowy, dodatni	0.6 stopy 0.2 m
C	Grubość wyłożenia dna rowu	Liczbowy, dodatni	0.5 stopy 0.15 m
D	Głębokość pochyłej powierzchni na murze wewnętrznym	Liczbowy, dodatni	2.0 stopy 0.6 m
E1	Głębokość punktu zawiasowego, w którym rozpoczynają się połączenia wewnętrznego tarasu/skarpy zewnętrznej	Liczbowy, dodatni	0.0 stóp 0.0 m
Szerokość wewnętrznego tarasu	Szerokość (opcjonalnego) tarasu wewnętrznego. ZERO oznacza brak tarasu	Liczbowy, dodatni	1.5 stopy 0.5 m
Nachylenie wewnętrznego tarasu	Nachylenie poprzeczne (opcjonalnego) tarasu wewnętrznego. Mierzone od krawędzi struktury rowu; nachylenie dodatnie oznacza, że taras wznosi się w miarę oddalania się od rowu	Liczbowy, rodzaj nachylenia	4%
F1	(Opcjonalna) szerokość wewnętrznego połączenia skarpy zewnętrznej. ZERO oznacza brak połączenia skarpy zewnętrznej	Liczbowy, dodatni	1.0 stopa 0.3 m
G1	Nachylenie (opcjonalnego) połączenia wewnętrznego skarpy zewnętrznej. Mierzone od krawędzi struktury rowu; nachylenie dodatnie oznacza, że połączenie wznosi się w miarę oddalania się od punktu początkowego	Liczbowy, rodzaj nachylenia	1:1
A2	Grubość muru wewnętrznego przy jego szczycie	Liczbowy, dodatni	0.45 stopy 0.15 m
B2	Szerokość nachylenia muru zewnętrznego	Liczbowy, dodatni	0.6 stopy 0.2 m
E2	Głębokość punktu zawiasowego początku połączenia zewnętrznego tarasu/skarpy zewnętrznej	Liczbowy, dodatni	1.0 stopa 0.3 m
Szerokość zewnętrznego tarasu	Szerokość (opcjonalnego) tarasu zewnętrznego. ZERO oznacza brak tarasu	Liczbowy, dodatni	3.0 stopy 1.0 m
Nachylenie zewnętrznego tarasu	Nachylenie poprzeczne (opcjonalnego) tarasu zewnętrznego. Mierzone od krawędzi struktury rowu; nachylenie dodatnie oznacza, że taras wznosi się w miarę oddalania się od rowu	Liczbowy, rodzaj nachylenia	4%
F2	(Opcjonalna) szerokość połączenia zewnętrznego skarpy zewnętrznej. ZERO oznacza brak połączenia skarpy zewnętrznej	Liczbowy, dodatni	1.0 stopa 0.3 m
G2	Nachylenie (opcjonalnego) połączenia zewnętrznego skarpy zewnętrznej. Mierzone od krawędzi struktury rowu; nachylenie dodatnie oznacza, że połączenie wznosi się w miarę oddalania się od punktu początkowego	Liczbowy, rodzaj nachylenia	1:1

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametry docelowe: brak

Parametry wyjściowe

Zachowanie

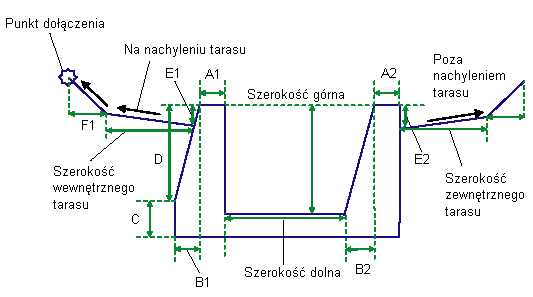

Ten podzespół powoduje zbudowanie kształtu struktury rowu przedstawionej na ilustracji. Aby pominąć tarasy i skarpy wewnętrzne, należy wprowadzić zerowe wartości szerokości odpowiednich elementów.

Działanie w trybie układu

W trybie układu ten podzespół rysowany jest zgodnie z definicją na podstawie parametrów wejściowych, począwszy od punktu dołączenia.

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt/połączenie	Kody	Opis
P10	Rów_We
P1, P6	Tył_rowu
P2, P5	Powierzchnia_rowu
P14	Rów_Ze
L10, L13	Góra
L10, L13	Rzędna odniesienia	Jeśli odsunięcie P11 jest < P8 i odpowiednio P13 jest > P9
L11	Góra
L12	Góra
L1 i L5	Góra
L1 to L5	Góra_rowu
L8 i L9	Rzędna odniesienia
L10, to L13	Zbocze
L6	Płaszczyzna_zasypki
S1	Rów	Powierzchnia kształtu struktury rowu

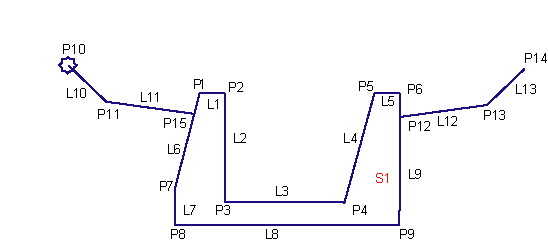

Diagram kodowania
