Przez podzespół zostają wstawione połączenia podniesionego pasa rozdzielającego o stałym nachyleniu pomiędzy dwoma punktami.
Jeśli punkt łączący nie został jeszcze nazwany, należy użyć podzespołu Punkt Znacznika.
Dołączenie

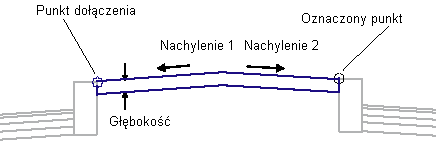

Punkt dołączenia może znajdować się na jednej z dwóch krawędzi nachylenia końcowego pasa rozdzielającego. Oznaczony punkt musi znajdować się na krawędzi przeciwnej.
Parametry wejściowe
Uwaga: wymiary dolnej warstwy nośnej podawane są w metrach lub stopach. Wymiary krawężnika i ścieku muszą być podawane w milimetrach lub calach.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Oznaczony punkt |
Nazwa oznaczonego punktu na krawędzi pasa rozdzielającego, naprzeciwko punktu dołączenia. |
Ciąg |
Brak |
|
Głębokość |
Głębokość warstwy pasa rozdzielającego. W przypadku nieutwardzonego pasa rozdzielającego może wynosić zero. |
Liczbowy, dodatni |
0.100 m 0.333 stopy |
|
Nachylenie 1 - użyj przechyłki |
Określa zastosowanie nachylenia przechyłki dla pasa rozdzielającego w kierunku korony |
Lista wyboru | Nie |
|
Domyślne nachylenie 1 |
Określa wartość domyślną nachylenia 1, jeśli nie jest określone nachylenie przechyłki | Liczbowy | - 2 % |
|
Nachylenie 2 - użyj przechyłki |
Określa zastosowanie nachylenia przechyłki dla pasa rozdzielającego w kierunku korony |
Lista wyboru | Nie |
|
Domyślne nachylenie 2 |
Określa wartość domyślną nachylenia 2, jeśli nie jest określone nachylenie przechyłki | Liczbowy | - 2 % |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
Parametry docelowe: brak
Parametry wyjściowe
| Parametr | Opis | Rodzaj |
|---|---|---|
|
Oś obrotu przechyłki |
Wskazuje, czy podzespół obsługuje obliczanie osi obrotu. Aby wyświetlić opis parametru, w oknie właściwości ustaw wskaźnik na parametrze. Aby uzyskać więcej informacji, zobacz Korekty linii nachylenia profilu podczas tworzenia przechyłki. |
Statyczne (opis) |
Zachowanie
Punkt korony pasa rozdzielającego jest obliczany za pomocą przecinających się linii, wydłużonych pomiędzy punktem dołączenia i oznaczonym punktem, przy określonych nachyleniach. W przypadku braku przecięcia pas rozdzielający nie jest wstawiany. Jeśli określona jest niezerowa głębokość, równolegle do góry wstawiane są połączenia dołu pasa rozdzielającego i dodawane są pionowe połączenia, zamykające kształt.
Obsługa osi obrotu przechyłki
Ten podzespół działa ze wszystkimi metodami obrotu osi obrotu.
Ten podzespół tworzy podniesioną koronę. Nawet wtedy, gdy jest on używany w podzielonej jezdni z koroną, środek pasa rozdzielającego będzie wyższy od krawędzi pasa rozdzielającego.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
|
P1, P3 |
Brak |
|
|
P2 |
Pas rozdzielający |
Korona pasa rozdzielającego na nachyleniu końcowym. |
|
P4–P6 |
Brak |
|
|
L1, L2 |
Góra |
Góra pasa rozdzielającego |
|
L3, L4 |
Rzędna odniesienia |
Dół pasa rozdzielającego (jeśli został określony). |
|
S1 |
Pas rozdzielający |
Działanie w trybie układu
W trybie układu przez podzespół jest wyświetlany ogólny obraz trybu.
Schemat kodowania
