Stałe Nachylenie Podniesionego Pasa Rozdzielającego

Przez podzespół zostają wstawione połączenia podniesionego pasa rozdzielającego o stałym nachyleniu pomiędzy dwoma punktami.

Jeśli punkt łączący nie został jeszcze nazwany, należy użyć podzespołu Punkt Znacznika.

Dołączenie

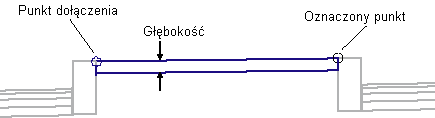

Punkt dołączenia może znajdować się na jednej z dwóch krawędzi nachylenia końcowego pasa rozdzielającego. Oznaczony punkt musi znajdować się na krawędzi przeciwnej.

Parametry wejściowe

Uwaga: wymiary dolnej warstwy nośnej podawane są w metrach lub stopach. Wymiary krawężnika i ścieku muszą być podawane w milimetrach lub calach.

Parametr

Opis

Rodzaj

Wartość domyślna

Oznaczony punkt

Nazwa oznaczonego punktu na krawędzi pasa rozdzielającego, naprzeciwko punktu dołączenia.

Ciąg

Brak

Głębokość

Głębokość warstwy pasa rozdzielającego. W przypadku nieutwardzonego pasa rozdzielającego może wynosić zero.

Liczbowy, dodatni

0.100 m

0.333 stopy

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametry docelowe: brak

Parametry wyjściowe

Brak.

Zachowanie

Góra połączenia pasa rozdzielającego jest wstawiona pomiędzy punktem dołączenia a oznaczonym punktem. Jeśli określona jest niezerowa głębokość, równolegle do góry pasa rozdzielającego wstawiane są połączenia dołu pasa i dodawane są pionowe połączenia, zamykające kształt.

Obsługa osi obrotu przechyłki

Ten podzespół działa ze wszystkimi metodami obrotu osi obrotu

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt

Kod

Opis

P1, P2

Brak

Krawędzie pasa rozdzielającego na nachyleniu końcowym.

P3, P4

L1

Góra

Góra pasa rozdzielającego.

L2

Rzędna odniesienia

Dół pasa rozdzielającego.

L3, L4

Brak

S1

Pas rozdzielający

Działanie w trybie układu

W trybie układu przez podzespół jest wyświetlany ogólny obraz trybu.

Schemat kodowania
