Ten podzespół w sytuacjach poszerzania wstawia pobocze, które przycina warstwę podstawową i warstwę nośna w oparciu o położenie istniejącej powierzchni gruntu.
Dołączenie
Punkt dołączenia znajduje się na wewnętrznej krawędzi pobocza, na powierzchni nachylenia końcowego.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
| Parametr | Opis | Rodzaj | Wartość domyślna |
|---|---|---|---|
| Bok |
Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia. |
Lewy/prawy | Prawo |
| Szerokość pobocza | Szerokość od punktu dołączenia do punktu zawiasu pobocza | Liczbowy |
1.8 m 5.40 stopy |
| Użyj nachylenia przechyłki |
Określa użycie nachylenia przechyłki ze specyfikacji przechyłki zdefiniowanej na linii trasowania linii bazowej dla utwardzonej części pobocza. |
Lista wyboru:
|
Nie |
| Kierunek nachylenia pobocza |
Określa, czy pobocze nachylone jest w kierunku przeciwnym do korony, czy w kierunku korony |
Lista wyboru:
|
Z dala od korony |
| Domyślne nachylenie pobocza | Domyślne nachylenie poprzeczne powierzchni kształtu. Ta wartość jest używana, jeśli nie jest używane nachylenie przechyłki lub jeśli nie jest ono określone dla linii trasowania linii bazowej. | Liczbowy | - 2.0 % |

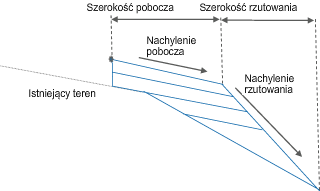

| Typ rzutowania dolnej warstwy nośnej | Możliwy jest wybór: czy utrzymać połączenie rzutowania do ustalonego nachylenia ze zmienną szerokością, czy utrzymać je do ustalonej szerokości ze zmiennym nachyleniem | Lista wyboru: a) Utrzymaj nachylenie, dostosuj szerokość, b) Utrzymaj szerokość, dostosuj nachylenie | Utrzymaj nachylenie, dostosuj szerokość |
| Nachylenie rzutowania | Wartość stałej skarpy połączenia rzutowania wykorzystywana, gdy jest używana opcja „Utrzymaj nachylenie” | Liczbowy, dodatni | 4 ( : 1) |
| Szerokość rzutowania | Wartość stałej szerokości połączenia rzutowania wykorzystywana, gdy jest używana opcja „Utrzymaj szerokość” | Liczbowy, dodatni |
5.40 stopy 1.8 m |
| Głębokość Naw1 | Głębokość Naw 1 (zero oznacza pominięcie) | Liczbowy, nieujemny |
0.025 m 0.083 stopy |
| Głębokość Naw2 | Głębokość Naw 2 (zero oznacza pominięcie) | Liczbowy, nieujemny |
0.025 m 0.083 stopy |
| Głębokość warstwy podstawowej | Głębokość warstwy podstawowej (zero oznacza pominięcie) | Liczbowy, nieujemny |
0,100 m 0.333 stopy |
| Głębokość dolnej warstwy nośnej | Głębokość warstwy nośnej (zero oznacza pominięcie) | Liczbowy, nieujemny |
0.300 m 1.0 stopy |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
| Parametr | Opis | Stan |
|---|---|---|
| Szerokość pobocza | Można używać do zastąpienia stałej wartości Szerokość pobocza i łączenia krawędzi pobocza z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej wartości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Istniejąca powierzchnia | Można używać do określania istniejącej powierzchni w celu przycięcia do niej warstwy nośnej i warstwy podstawowej. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie. | Opcja |
Parametry wyjściowe
| Parametr | Opis | Rodzaj |
|---|---|---|
| Nachylenie rzutowania | Nachylenie połączenia rzutowania | Liczbowy |
| Odsunięcie rzutowania | Odsunięcie punktu rzutowania podłoża | Liczbowy |
| Rzędna rzutowania | Rzędna punktu rzutowania podłoża | Liczbowy |
|
Szerokość pobocza |
Szerokość pobocza utwardzonego |
Liczbowy |
| Nachylenie pobocza |
Nachylenie pobocza utwardzonego |
Liczbowy |
Zachowanie
Po wstawieniu tego podzespołu następuje sprawdzenie obecności docelowej istniejącej powierzchni gruntu. Jeśli ta powierzchnia istnieje, powierzchnia bazowa i nośna zostaną przycięte do istniejącego gruntu.
W innym wypadku to pobocze zachowuje się tak samo jak podzespół PoboczeRozciągnijWszystkie.
Działanie w trybie układu
W trybie układu są wyświetlane przez ten podzespół połączenia zdefiniowane za pomocą parametrów wejściowych.
Kody punktów, połączeń i kształtów
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
| Punkt, połączenie lub kształt | Kod | Opis |
|---|---|---|

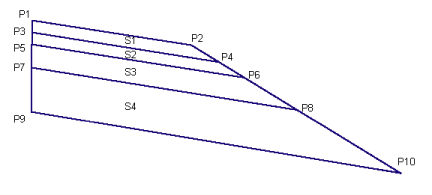

| P2 | KPU | Krawędź pobocza utwardzonego na nachyleniu końcowym |
| P4 | KPU_Naw1 | Krawędź pobocza utwardzonego na Naw1 |
| P6 | KPU_Naw2 | Krawędź pobocza utwardzonego na Naw2 |
| P8 | KPU_Warstwa_podstawowa | Krawędź pobocza utwardzonego na warstwie podstawowej |
| P10 | Rzutowanie_Pod | Punkt rzutowania dolnej warstwy nośnej |

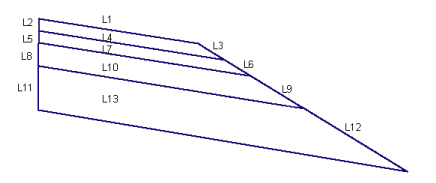

| L1 | Top, Pave | Utwardzone nachylenie końcowe |
| L3 | Nawierzchnia | Utwardzone nachylenie końcowe |
| L4 | Pave1 | Góra nawierzchni 2 |
| L6 | Pave1 | Góra nawierzchni 2 |
| L7 | Pave2 | Góra nawierzchni 3 |
| L9 | Pave2 | Góra nawierzchni 3 |
| L10 | Warstwa podstawowa | Górna powierzchnia warstwy podstawowej |
| L12 | Warstwa podstawowa | Górna powierzchnia warstwy podstawowej |
| L13 | Dolna warstwa nośna, Rzędna odniesienia | Dolna powierzchnia warstwy nośnej, rzędna odniesienia |
| L14 | Góra | Tworzenie powierzchni górnej |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Warstwa podstawowa | |
| S4 | Dolna warstwa nośna |
Schemat kodowania
