Ten podzespół służy do tworzenia struktury rowu z opcjonalną skarpą zewnętrzną i wewnętrzną.
Dołączenie
Punktem dołączenia jest najbardziej wewnętrzny punkt połączeń profilowania poprzedzających strukturę rowu. Jeśli połączenia profilowania zostaną pominięte, punktem dołączenia jest najbardziej wewnętrzny punkt wewnętrznej ściany struktury rowu (oznaczony niebieskim kółkiem).
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
| Parametr | Opis | Rodzaj | Wartość domyślna |
|---|---|---|---|
| Bok |
Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia. |
Lewy/prawy | Prawy |
| Głębokość | Wewnętrzna głębokość rowu. | Liczbowy, dodatni |
0.45 m 1.5 stopy |
| Szerokość dolna | Szerokość dna kanału. | Liczbowy, dodatni |
0.5 m 1.5 stopy |
| Stok boczny | Stoki boczne rowu | Liczbowy | 1:2 |
| Głębokość ściany rowu | Głębokość ściany rowu. Mierzy się ją prostopadle do boku skarpy, jak pokazano na poprzednim schemacie. | Liczbowy, dodatni |
0.1 m 0.33 stopy |
| Wewnętrzna wysokość przedłużenia | Niewyłożone przedłużenie wnętrza rowu poza punkt dołączenia | Liczbowy, dodatni |
0.15 m 0.45 stopy |
| Wewnętrzna szerokość skarpy zewnętrznej | Szerokość zasypki rowu po stronie wewnętrznej | Liczbowy, dodatni |
1.5 m 5.0 stóp |
| Zewnętrzna szerokość skarpy zewnętrznej | Niewyłożona szerokość sięgająca za punkt zewnętrzny struktury rowu | Liczbowy, dodatni |
0.1 m 0.33 stopy |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
Parametry docelowe: brak
Parametry wyjściowe
Brak.
Zachowanie

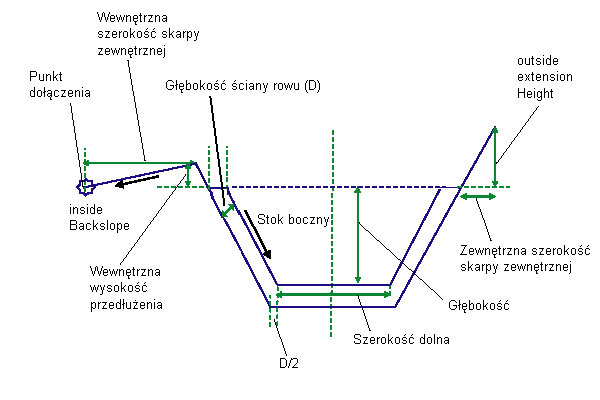

Ten podzespół powoduje zbudowanie kształtu struktury rowu przedstawionej na powyższej ilustracji.
W programie Civil 3D 2010 i wersjach wcześniejszych parametr Głębokość ściany rowu był mierzony pionowo. W programie Civil 3D 2011 i wersjach następnych ten parametr jest mierzony prostopadle do skarpy. Z tego względu jeśli rysunek zawierający te podzespoły, stworzony w programie Civil 3D 2010 lub w wersji wcześniejszej, otwierany jest w programie Civil 3D 2011 lub w wersji późniejszej, a następnie przebudowane są korytarze, ten parametr zostanie zmieniony tak, aby odpowiadał nowemu działaniu. Wszystkie raporty objętości używające tego podzespołu zostaną zaktualizowane, aby odzwierciedlić nowe działanie.
Działanie w trybie układu
W trybie układu podzespół ten jest tworzony w kierunku na zewnątrz, począwszy od punktu dołączenia, zgodnie z parametrami wejściowymi.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
| Punkt/połączenie | Kody | Opis |
|---|---|---|
| P1, P6 | Tył_rowu | |
| P2, P5 | Powierzchnia_rowu | |
| P10 | Rów_We | |
| P11 | Rów_Ze | |
| L9, L10, L11 | Góra, Rzędna odniesienia | |
| L1 to L5 | Góra, Góra_rowu | |
| L6, L7, L8 | Rzędna odniesienia, Dno_rowu | |
| S1 | Rów | Powierzchnia kształtu struktury rowu |

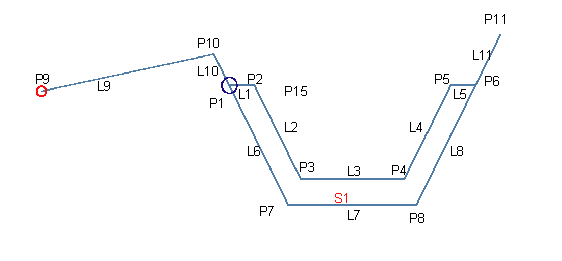

Diagram kodowania
