Za pomocą tego podzespołu wstawiane jest pobocze, które można kontrolować za pośrednictwem przechyłki. Należy je łączyć z podzespołem PrzechyłkaWielowarstwowegoWewnętrznegoPasaRuchu; obsługuje przedłużenia warstwy od Naw 1 do Naw 10.
Dołączenie
Punkt dołączenia znajduje się na wewnętrznej krawędzi utwardzonego pobocza, znajdującej się zazwyczaj przy zewnętrznej krawędzi jezdni.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
| Parametr | Opis | Rodzaj | Wartość domyślna |
|---|---|---|---|
| Bok |
Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia. |
Lewy/prawy | Prawo |
| Szerokość pobocza | Szerokość od punktu dołączenia do punktu zawiasu pobocza | Liczbowy |
2.4 m 8.0 stopy |
| Użyj nachylenia przechyłki | Określa użycie nachylenia ze specyfikacji przechyłki zdefiniowanej na linii trasowania linii bazowej dla pobocza. |
Lista wyboru:
|
Nie |
| Kierunek nachylenia pobocza |
Określa, czy pobocze nachylone jest w kierunku przeciwnym do korony, czy w kierunku korony |
Lista wyboru:
|
Z dala od korony |
| Domyślne nachylenie pobocza | Nachylenie domyślne pobocza, jeśli nachylenie przechyłki nie jest określone. | Liczbowy, Nachylenie (procent) | -6.000% |
| Typ rzutowania dolnej warstwy nośnej | Możliwy jest wybór: czy utrzymać połączenie rzutowania do ustalonego nachylenia ze zmienną szerokością, czy utrzymać je do ustalonej szerokości ze zmiennym nachyleniem | Lista wyboru: a) Utrzymaj nachylenie, dostosuj szerokość, b) Utrzymaj szerokość, dostosuj nachylenie | Utrzymaj nachylenie, dostosuj szerokość |
| Nachylenie rzutowania | Wartość stałego nachylenia połączenia rzutowania (x : 1) | Liczbowy, dodatni | 4 ( : 1) |
| Szerokość | Wartość stałej szerokości | Liczbowy, dodatni |
3 m 10 stóp |
| Szerokość warstwy Naw1 | Szerokość przedłużenia warstwy Naw1 | Liczbowy, dodatni | 0 |
| Szerokość warstwy Naw2 | Szerokość przedłużenia warstwy Naw2 | Liczbowy, dodatni | 0 |
| Głębokość Naw | Głębokość Naw (zero oznacza pominięcie) | Liczbowy, nieujemny |
0.025 m 0.083 stopy |
| Głębokość Naw1 | Grubość warstwy Naw1 (zero oznacza pominięcie) | Liczbowy, nieujemny |
0.025 m 0.083 stopy |
| Głębokość Naw2 | Grubość warstwy Naw2 (zero oznacza pominięcie) | Liczbowy, nieujemny |
0.025 m 0.083 stopy |
| Głębokość Naw 3 | Grubość warstwy Naw3 (zero oznacza pominięcie) | Liczbowy, nieujemny |
0.025 m 0.083 stopy |
| Głębokość warstwy podstawowej 1 | Grubość warstwy podstawowej 1 (zero oznacza pominięcie) | Liczbowy, nieujemny |
0,100 m 0.333 stopy |
| Głębokość warstwy podstawowej 2 | Grubość warstwy podstawowej 2 (zero oznacza pominięcie) | Liczbowy, nieujemny |
0,100 m 0.333 stopy |
| Głębokość warstwy podstawowej 3 | Grubość warstwy podstawowej 3 (zero oznacza pominięcie) | Liczbowy, nieujemny |
0,100 m 0.333 stopy |
| Głębokość warstwy nośnej 1 | Grubość warstwy nośnej 1 (zero oznacza pominięcie) | Liczbowy, nieujemny |
0.300 m 1.0 stopy |
| Głębokość warstwy nośnej 2 | Grubość warstwy nośnej 2 (zero oznacza pominięcie) | Liczbowy, nieujemny |
0.300 m 1.0 stopy |
| Wewnętrzna głębokość warstwy nośnej 3 | Grubość warstwy nośnej 3 w punkcie dołączenia (zero oznacza pominięcie) | Liczbowy, nieujemny |
0.300 m 1.0 stopy |
| Zewnętrzna głębokość warstwy nośnej 3 | Grubość warstwy nośnej 3 na krawędzi jezdni (zero oznacza pominięcie) | Liczbowy, nieujemny |
0.300 m 1.0 stopy |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
| Parametr | Typ | Stan |
|---|---|---|
| Szerokość pobocza | Linie trasowania definiujące krawędź utwardzonej części pobocza. Można używać do zastąpienia stałej wartości Szerokość pobocza i łączenia krawędzi pobocza z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej wartości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
Parametry wyjściowe
| Parametr | Opis | Rodzaj |
|---|---|---|
| Nachylenie rzutowania | Nachylenie połączenia rzutowania | Liczbowy |
| Odsunięcie rzutowania | Odsunięcie punktu rzutowania podłoża | Liczbowy |
| Rzędna rzutowania | Rzędna punktu rzutowania podłoża | Liczbowy |
|
Szerokość pobocza |
Szerokość pobocza utwardzonego |
Liczbowy |
| Nachylenie pobocza |
Nachylenie pobocza utwardzonego |
Liczbowy |
Zachowanie

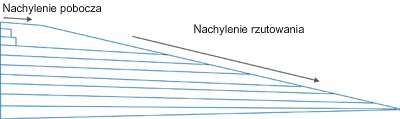

Nachylenie końcowe pobocza wstawiane jest w celu uzyskania zadanej szerokości i domyślnego nachylenia pobocza po stronie zewnętrznej względem punktu dołączenia. Połączenie rzutowania może zostać wstawione przy stałym nachyleniu (Typ rzutowania = Nachylenie) lub przy stałej szerokości (Typ rzutowania = Szerokość). Jeśli używane jest stałe nachylenie, połączenie rzutowania jest wydłużane od zewnętrznej krawędzi pobocza do przecięcia połączenia dolnego (L11). W przeciwnym razie dolna warstwa wydłużana jest poza zewnętrzną krawędź pobocza o szerokość rzutowania i do jej końca dołączane jest połączenie rzutowania. Wszystkie połączenia są zależne od nachylenia połączenia górnego (L1).
Działanie w trybie układu
W trybie układu wyświetlane są przez podzespół połączenia pobocza normalnej jezdni z koroną. Jeśli dane są wartości liczbowe Nachylenia pobocza % i Nachylenia dolnej warstwy nośnej %, wyświetlane są połączenia o danych wartościach nachyleń. W przeciwnym przypadku używane jest nachylenie domyślne -6%.
Kody punktów, połączeń i kształtów
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
| Punkt, połączenie lub kształt | Kody | Opis |
|---|---|---|
| P1 | ETW | Krawędź pasa jezdni na powierzchni górnej |
| P2 | KPU | Krawędź pobocza utwardzonego na powierzchni górnej |
| P11 | KPU_Naw1 | Krawędź pobocza utwardzonego na warstwie Naw1 |
| P13 | KPU_Naw2 | Krawędź pobocza utwardzonego na warstwie Naw2 |
| P3 | KPU_Baza1 | Krawędź pobocza utwardzonego na warstwie podstawowej 1 |
| P4 | KPU_Baza2 | Krawędź pobocza utwardzonego na warstwie podstawowej 2 |
| P5 | KPU_Baza3 | Krawędź pobocza utwardzonego na warstwie podstawowej 3 |
| P6 | KPU_Warstwa_nośna1 | Krawędź pobocza utwardzonego na warstwie nośnej 1 |
| P7 | KPU_Warstwa_nośna2 | Krawędź pobocza utwardzonego na warstwie nośnej 2 |
| P8 | KPU_Warstwa_nośna3 | Krawędź pobocza utwardzonego na warstwie nośnej 3 |
| P9 | Rzutowanie_Pod | Punkt rzutowania dolnej warstwy nośnej |
| L1 | Top, Pave | Powierzchnia nachylenia końcowego |
| L2 | Pave1 | |
| L3 | Pave2 | |
| L4 | Pave3 | |
| L5 | Base1 | |
| L6 | Base2 | |
| L7 | Base3 | |
| L8 | Subbase1 | |
| L9 | Subbase2 | |
| L10 | Odniesienie, Warstwa nośna 3 | |
| L11-L17 | Połączenie_Nachylenia | |
| S1 | Nawierzchnia | |
| S2 | Pave1 | |
| S3 | Pave2 | |
| S4 | Pave3 | |
| S5 | Base1 | |
| S6 | Base2 | |
| S7 | Base3 | |
| S8 | Subbase1 | |
| S9 | Subbase2 | |
| S10 | Subbase3 |

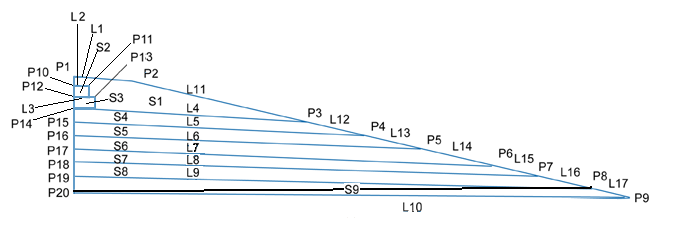

Diagram kodowania
