Jest to podzespół ogólnego przeznaczenia umożliwiający zaznaczenie punktu na podzespole pasa ruchu od punktu dołączenia do określonej szerokości i nachylenia.
Aby zlokalizować położenie tego punktu, można przypisać procentową wartość szerokości pasa ruchu podzespołu pasa ruchu. Aby określić procentową wartość, wybierz opcję Pobierz wartość z w polu Odnośnik do parametru na karcie Budowa właściwości zespołu.

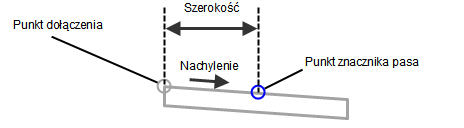

Dołączenie
Punkt dołączenia znajduje się na początku połączenia. Kierunek określa parametr wejściowy Wewnątrz/Na zewnątrz.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Szerokość pasa ruchu |
Szerokość pasa ruchu, na której ma być umieszczony znacznik pasa ruchu |
Liczbowy, dodatni |
1.8 m 6.0 stopy |
|
Położenie znacznika pasa ruchu |
Określa procentową wartość szerokości pasa ruchu, dla której ma być umieszczony znacznik pasa ruchu. |
Wartość procentowa, bez jednostek |
50% |
|
Nachylenie |
Nachylenie połączenia (w %). Ujemne nachylenia biegną w dół od bieżącej linii bazowej. |
Liczbowy |
-2 (%; lub 2:1) |
|
Strona wstawienia |
Określa sposób wstawienia połączenia i punktu (od punktu wstawienia w kierunku lub od linii bazowej). |
Wewnątrz/Na_zewnątrz |
Wewnątrz |
|
Kody punktu |
Lista kodów przypisywanych do zewnętrznej krawędzi połączenia. |
Ciąg oddzielony przecinkiem |
Oś_pasa |
| Kody połączeń | Lista kodów przypisywanych do połączenia. |
Ciąg oddzielony przecinkiem |
BRAK |
| Omiń połączenie | Jeśli wartość logiczna wynosi Fałsz, zostaje dodane połączenie, punkt początkowy oraz punkt końcowy. Jeśli wartość logiczna wynosi Prawda, zostaje dodany jedynie punkt końcowy. |
Prawda / Fałsz |
Prawda |
Parametry docelowe
Brak.
Parametry wyjściowe
|
Parametr |
Opis |
Rodzaj |
|---|---|---|
| Szerokość połączenia |
Odległość między punktem wstawienia a położeniem znacznika pasa ruchu. |
Liczbowy |
|
Nachylenie połączenia |
Nachylenie połączenia (ma wartość ujemną, jeśli nachylenie biegnie w dół od linii bazowej na zewnątrz) |
Liczbowy |
| Odsunięcie początku |
Dodatnie lub ujemne odsunięcie początku połączenia. |
Liczbowy |
|
Rzędna początkowa |
Rzędna początku połączenia. |
Liczbowy |
| Odsunięcie końcowe |
Dodatnie lub ujemne odsunięcie końca połączenia. |
Liczbowy |
|
Rzędna końcowa |
Rzędna końca połączenia. |
Liczbowy |
Zachowanie
Połączenie dodawane jest od punktu dołączenia do danej szerokości i nachylenia po określonej stronie. Szerokość połączenia uzyskuje się przez pomnożenie parametru Szerokość pasa ruchu przez parametr Położenie znacznika pasa ruchu. Na drugim końcu połączenia zostaje dodany punkt o określonym kodzie.
Nachyleniu połączenia można nadać zarówno wartość ujemną, jak i dodatnią. Zazwyczaj nachylenie biegnie w tym samym kierunku, co nachylenie pasa ruchu. Typowe nachylenie pasa ruchu wynosi -2% (wartość ujemna), co wskazuje, że nawierzchnia biegnie w dół od osi jezdni.
Można na przykład dodać podzespół od zewnętrznej krawędzi jezdni w kierunku linii bazowej w celu oznaczenia środka podzespołu pasa ruchu, jak pokazano na rysunku poniżej. Jeśli wartość parametru Strona wstawienia wynosi Wewnątrz, wówczas parametr Szerokość pasa ruchu przybiera typową wartość określoną przez nadanie opcji Pobierz na karcie Budowa wartości Odnośnik do parametru; wartość parametru Nachylenie pasa ruchu przybiera wartość typową, również określoną przy użyciu ustawienia Odnośnik do parametru, a wartość parametru Położenie znacznika pasa wynosi 50%.
Zwracana wartość parametru nachylenia pasa ruchu z poprzedniego podzespołu wynosi -2% (przyjmując, że jest to nachylenie podzespołu pasa ruchu). W związku z tym, że podzespół Znacznik Połączenia z Pasem Ruchu wstawiany jest wewnątrz, powyższa wartość nachylenia pomnożona zostaje przez -1 (tzn. zmieniony zostaje znak wartości), co oznacza, że podzespół biegnie w górę od punktu wstawiania na zewnętrznej krawędzi nawierzchni.
Jeśli użytkownik chce zaznaczyć punkt na pasie ruchu w stosunku do wewnętrznej krawędzi jezdni lub do Punktu korony podzespołu poprzedniego pasa ruchu, wówczas należy nadać parametrowi Strona wstawienia podzespołu Znacznika połączenia z pasem ruchu wartość Na zewnątrz. W podobny sposób wartości parametrów Szerokość pasa ruchu i Nachylenie pasa ruchu nadawane są przy użyciu opcji Pobierz wartość z jako Odnośnik do parametru, wartość parametr Położenie znacznika pasa ruchu wynosi 50%, a zwracana parametru nachylenia pasa ruchu z poprzedniego podzespołu wynosi -2% (przyjmując, że jest to nachylenie podzespołu pasa ruchu). W związku z tym, że podzespół Znacznik Połączenia z Pasem Ruchu wstawiany jest na zewnątrz, zostaje przyjęta bieżąca wartość nachylenia, a podzespół biegnie w dół od punktu wstawiania na wewnętrznej krawędzi nawierzchni.
Działanie w trybie układu
W trybie układu wyświetlane jest przez ten podzespół połączenie obliczone przy użyciu danych parametrów Szerokość pasa ruchu, Położenie znacznika pasa ruchu oraz Nachylenie. Jeśli podzespół zostaje dodany do zespołu, a wartości zostają przypisane przy użyciu opcji Pobierz wartość z, wówczas połączenie i punkt obliczane są na podstawie przypisanego podzespołu pasa ruchu.
Punkt, połączenie i kody kształtu
Brak.
Schemat kodowania
Brak.
