Jest to podzespół ogólnego przeznaczenia pozwalający dodać szereg powiązanych połączeń.
Używany jest zazwyczaj do dodawania kształtów strukturalnych niezdefiniowanych wstępnie jako podzespoły. Można określić do 12 połączeń. Jeśli kształt wymaga użycia więcej niż 12 połączeń, można wiele razy wykorzystać podzespół Połączenie Wielokrotne.
Dołączenie

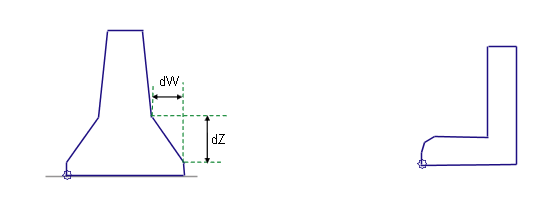

Punkt dołączenia znajduje się na początku pierwszego połączenia. Jest to podzespół reagujący na kierunek wstawiania. Dodatnie szerokości zwiększają odsunięcie od punktu dołączenia w kierunku wstawiania.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Bok |
Określa stronę, po której ma zostać umieszczony podzespół |
Lewy/prawy |
Prawy |
|
Liczba połączeń |
Liczba połączeń użytych do narysowania kształtu |
Liczbowy, dodatni, liczba całkowita |
0 |
|
Kody połączeń |
Lista kodów przypisywanych do połączenia. |
Ciąg oddzielony przecinkiem |
Góra, Rzędna odniesienia |
|
Kody punktu |
Lista kodów punktów przypisywanych do każdego wierzchołka w tym podzespole. |
Ciąg oddzielony przecinkiem |
MultiLink_Point |
|
Kody kształtów |
Lista kodów punktów przypisywanych do kształtów uformowanych przez ten podzespół (jeśli kształty zostaną uformowane) |
Ciąg oddzielony przecinkiem |
MultiLink |
|
dW1 |
Dodatnia lub ujemna szerokość pierwszego połączenia. Dodatnie szerokości występują w kierunku wstawienia. |
Liczbowy |
0 |
|
dZ1 |
Dodatnie lub ujemne ugięcie pionowe pierwszego połączenia |
Liczbowy |
0 |
|
dW2 |
Dodatnia lub ujemna szerokość drugiego połączenia |
Liczbowy |
0 |
|
dZ2 |
Dodatnie lub ujemne ugięcie pionowe drugiego połączenia |
Liczbowy |
0 |
|
. . . (połączenia 3–11) |
. . . |
Liczbowy |
0 |
|
dW12 |
Dodatnia lub ujemna szerokość dwunastego połączenia |
Liczbowy |
0 |
|
dZ12 |
Dodatnie lub ujemne ugięcie pionowe dwunastego połączenia |
Liczbowy |
0 |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
Parametry docelowe: brak
Parametry wyjściowe
Brak.
Zachowanie
Wstawianych jest kolejno maksymalnie 12 połączeń o danych szerokościach i ugięciach pionowych. Kształty nie są zamykane automatycznie i należy dołączyć połączenie zamykające.
Działanie w trybie układu
W trybie układu są wyświetlane przez ten podzespół połączenia zdefiniowane za pomocą parametrów wejściowych.
Punkt, połączenie i kody kształtu
Kody punktów i połączeń podano na liście parametrów wejściowych.
Schemat kodowania
Punkty numerowane są kolejno od początku pierwszego połączenia, od 1 do 13. Połączenia numerowane są sekwencyjnie od 1 do 12.
