Prosty Ekran Akustyczny

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi bariery, to jest zwykle na zewnętrznej krawędzi jezdni, pobocza lub innego elementu drogi.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia.	Lewa/Prawa	Prawo
Szerokość górna	Szerokość góry bariery	Liczbowy, dodatni	1.0 m 3.0 stopy
Skarpa wewnętrzna	Nachylenie domyślne połączenia skarpy wewnętrznej bariery.	Liczbowy	1:1.5
Skarpa zewnętrzna	Nachylenie domyślne połączenia skarpy zewnętrznej bariery.	Liczbowy	1:1.5
Wysokość	Określa wysokość bariery mierzoną od rzędnej punktu dołączenia.	Liczbowy, dodatni	3.00 m 9.00 stopy
Grubość wierzchniej warstwy gleby	Określa głębokość materiału wyłożenia wzdłuż połączenia rzutowania. Jeśli wprowadzona zostanie wartość zero, wówczas materiał wyłożenia nie zostanie dodany.	Liczbowy, dodatni	0.0
Kod kształtu warstwy gleby	Określa kod kształtu materiału wierzchniej warstwy gleby	Ciąg	Warstwa gleby

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Powierzchnia docelowa	Może zostać użyty do powiązania tyłu bariery z istniejącą powierzchnią przy zdefiniowanym przez użytkownika nachyleniu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie.	Opcja

Parametry wyjściowe

Parametr	Opis	Rodzaj
Górna rzędna bariery	Rzędna punktu środkowego górnego połączenia bariery	Liczbowy
Górne odsunięcie bariery	Odsunięcie punktu środkowego górnego połączenia bariery	Liczbowy
Grubość wierzchniej warstwy gleby	Grubość materiału wierzchniej warstwy gleby	Liczbowy
Skarpa zewnętrzna	Nachylenie połączenia skarpy zewnętrznej ekranu akustycznego	Liczbowy
Odsunięcie końcowe bariery	Odsunięcie punktu końcowego ekranu akustycznego.	Liczbowy
Rzędna końca bariery	Rzędna punktu końcowego ekranu akustycznego	Liczbowy

Zachowanie

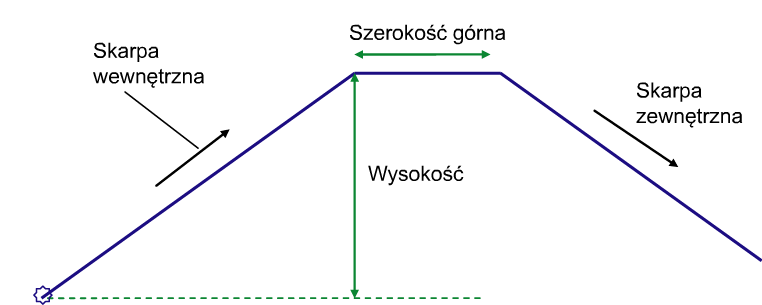

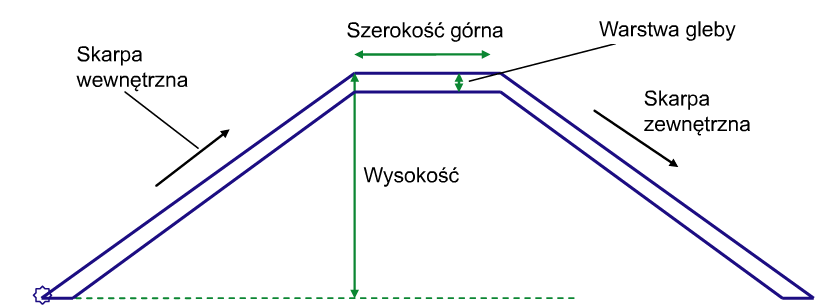

Ekran akustyczny jest wprowadzany od punktu dołączenia z określonymi przez użytkownika: skarpą wewnętrzną i skarpą zewnętrzną. Jeśli parametr Szerokość górna ma wartość zero, wówczas tworzony jest ekran akustyczny o kształcie trójkątnym. Dalej, jeśli dla tego podzespołu zostanie wybrana wierzchnia warstwa gleby, wówczas wprowadzana jest warstwa materiału wyłożenia, jak pokazano poniżej. (uwaga: wprowadzane jest łącze poziome w punkcie dołączenia tak, że grubość materiału jest równa określonej wartości).

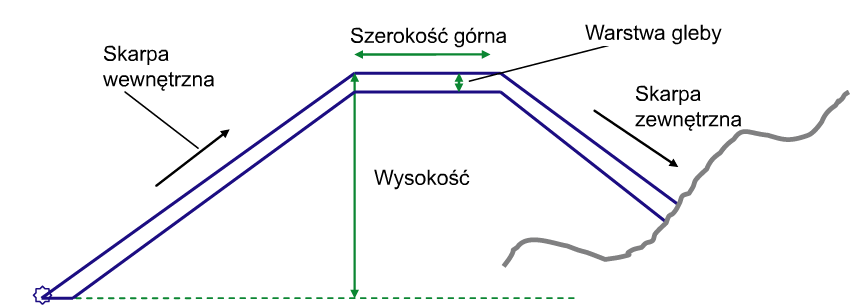

Jeśli skarpa zewnętrzna jest powiązana z powierzchnią, wówczas jej wysokość boczna jest dostosowywana do rzutowania na powierzchnię, jak pokazano poniżej.

Jeśli skarpa zewnętrzna nie jest powiązana z powierzchnią, wówczas jej wysokość boczna jest ustawiana na określoną wysokość. Dalej, jeśli powierzchnia w tym punkcie znajduje się wyżej niż góra bariery, wówczas ponownie połączenie skarpy zewnętrznej jest rysowane w dół z określonymi parametrami nachylenia i wysokości.

Działanie w trybie układu

W trybie układu podzespół rysuje połączenia wyświetlające domyślne parametry, w tym wysokość skarpy zewnętrznej.

Punkt, połączenie i kody kształtu

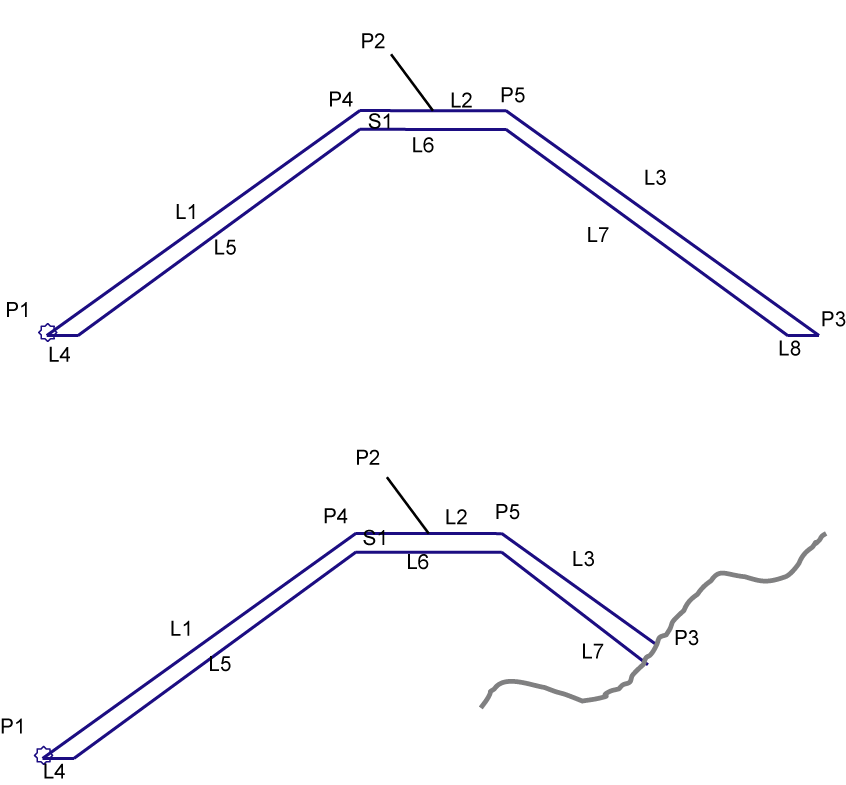

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Rodzaj	Kody	Opis
P2	RW_Góra	Górny punkt bariery
P3	RW_Na_zewnątrz	Punkt rzutowania dolnej warstwy nośnej
P3	Rzutowanie	Tylko, gdy ustawiona jest powierzchnia docelowa
P4	Taras_We	Wewnętrzna krawędź góry bariery (tylko, gdy Szerokość górna ma wartość inną niż zero)
P5	Taras_Ze	Zewnętrzna krawędź góry bariery (tylko, gdy Szerokość górna ma wartość inną niż zero)
L1, L2,L3	Góra	Nachylenie końcowe pobocza
L1, L2,L3	Rzędna odniesienia	Tylko, gdy grubość wierzchniej warstwy gleby ustawiona jest na zero
L4 to L7	Rzędna odniesienia	Tylko, gdy grubość wierzchniej warstwy gleby ustawiona jest na wartość dodatnią
L8	Rzędna odniesienia	Tylko, gdy nie jest ustawiona powierzchnia docelowa
S1	Kod zdefiniowany przez użytkownika	Zdefiniowany przez użytkownika kod wierzchniej warstwy gleby (domyślnie - Wierzchnia warstwa gleby)
