Chodnik Miejski

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi wewnętrznego pasa trawnika. Podzespół Chodnik Miejski dołącza się zazwyczaj do tyłu krawężnika lub krawędzi nawierzchni drogi.

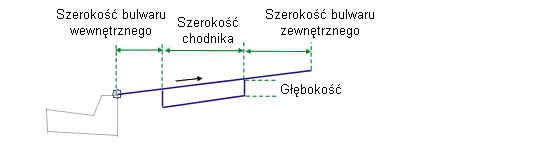

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia.	Lewa/Prawa	Prawy
Szerokość bulwaru wewnętrznego	Szerokość wewnętrznego pasa trawnika	Liczbowy, dodatni	0.0
Szerokość chodnika	Szerokość chodnika betonowego	Liczbowy, dodatni, niezerowy	1.5 m 5.0 stóp
Szerokość bulwaru zewnętrznego	Szerokość zewnętrznego pasa trawnika	Liczbowy, dodatni	0.0
Nachylenie %	Nachylenie chodnika i pasów trawnika. Nachylenia dodatnie skierowane są w górę od punktu dołączenia.	Liczbowy	2 (%)
Głębokość	Głębokość betonu chodnika	Liczbowy, dodatni	0.100 m 0.333 stopy

Zachowanie

Przy danym nachyleniu połączenia chodnika oraz wewnętrznego i zewnętrznego pasa trawnika są wstawiane na zewnątrz od punktu dołączenia. Można pominąć pasy trawnika poprzez ustawienie ich zerowej szerokości.

Różne szerokości elementów można uzyskać, dołączając elementy do linii trasowania odsunięcia. Ponadto nachylenie poprzeczne chodnika można uzyskiwać automatycznie poprzez powiązanie z profilem odsunięcia.

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Typ przypisania	Stan
Szerokość bulwaru wewnętrznego	Można używać w celu zastąpienia stałej wartości Szerokość bulwaru wewnętrznego i połączenia wewnętrznej krawędzi chodnika z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja
Szerokość chodnika	Można używać do zastąpienia stałej wartości Szerokości chodnika i powiązania zewnętrznej krawędzi chodnika z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja
Szerokość bulwaru zewnętrznego	Można używać do zastąpienia stałej wartości Szerokość bulwaru zewnętrznego i powiązania z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja

Parametry wyjściowe

Brak

Działanie w trybie układu

W trybie układu podzespół wyświetla bulwary i chodnik w oparciu o podane parametry wejściowe.

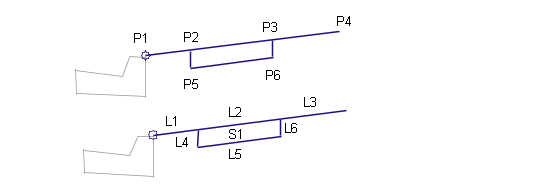

Punkt, połączenie i kody kształtu

Punkt / Połączenie	Kod	Opis
P2	Chodnik_Wewn	Wewnętrzna krawędź chodnika na nachyleniu końcowym
P3	Chodnik_Zewn	Zewnętrzna krawędź chodnika na nachyleniu końcowym
L1	Góra Darnina Rzędna odniesienia
L2	Góra Chodnik
L3	Góra Darnina Rzędna odniesienia
L4–L6	Chodnik Rzędna odniesienia
S1	Chodnik	Betonowa powierzchnia chodnika
