Pobocze Pionowe Dolna Warstwa Nośna

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi utwardzonego pobocza, znajdującej się zazwyczaj przy zewnętrznej krawędzi jezdni.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia.	Lewa/Prawa	Prawa
Szerokość utwardzenia	Szerokość od punktu dołączenia do krawędzi pobocza utwardzonego	Liczbowy	2.4 m 8.0 stopy
Użyj nachylenia przechyłki	Określa użycie nachylenia przechyłki ze specyfikacji przechyłki zdefiniowanej na linii trasowania linii bazowej dla utwardzonej części pobocza.	Lista wyboru: Nie Lewe zewnętrzne pobocze Lewe wewnętrzne pobocze Prawe wewnętrzne pobocze Prawe zewnętrzne pobocze	Nie
Kierunek nachylenia pobocza	Określa, czy pobocze nachylone jest w kierunku przeciwnym do korony, czy w kierunku korony	Lista wyboru: Z dala od korony W kierunku korony	Z dala od korony
Domyślne nachylenie utwardzenia	Nachylenie domyślne utwardzonego pobocza, jeśli nachylenie przechyłki nie jest określone.	Liczbowy, Nachylenie (procent)	-6.000%
Traktowanie połączenia nieutwardzenia	Określa, kiedy/czy wstawiana jest nieutwardzona część pobocza. Należy wybrać jedną z następujących wartości: Kod: Traktowanie 1: Zawsze używane. 2: Używane tylko w przypadku, gdy pobocze jest w wykopie. 3: Używane tylko w przypadku, gdy pobocze jest w wykopie lub znajduje się na nasypie na wyższej stronie przechyłki.	Liczba, 1–3	1
Szerokość nieutwardzenia	Szerokość nieutwardzonej części pobocza. Ustawienie zera powoduje pominięcie nieutwardzonego połączenia.	Liczbowy, dodatni	1.8 m 6.0 stopy
Nachylenie nieutwardzenia %	Nachylenie nieutwardzonej powierzchni pobocza (w %)	Liczbowy, dodatni	-6 (%)
Maks. różnica nachylenia nieutwardzenia	Maksymalna różnica nachylenia pomiędzy nachyleniami (w %) utwardzonych i nieutwardzonych części na wyższej stronie przechyłki	Liczbowy, dodatni	8 (%)
Głębokość Naw1	Głębokość między nachyleniem końcowym a Naw1 (zero oznacza pominięcie)	Liczbowy, nieujemny	0.025 m 0.083 stopy
Głębokość Naw2	Głębokość między Naw1 a Naw2 (zero oznacza pominięcie)	Liczbowy, nieujemny	0.025 m 0.083 stopy
Głębokość warstwy podstawowej	Głębokość między Naw2 a podstawą (zero oznacza pominięcie)	Liczbowy, nieujemny	0,100 m 0.333 stopy
Głębokość dolnej warstwy nośnej	Głębokość między podstawą a warstwą nośną (zero oznacza pominięcie)	Liczbowy, nieujemny	0.300 m 1.0 stopy

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Typ przypisania	Stan
Szerokość utwardzenia	Może być używany do zastąpienia stałej wartości Szerokość utwardzenia i łączenia krawędzi pobocza z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcjonalny
Powierzchnia rzutowania	Używany w celu określenia, czy zewnętrzna krawędź pobocza utwardzonego znajduje się w wykopie czy nasypie. Parametr nie jest potrzebny jeśli wybrana jest 1. opcja parametru Traktowanie połączenia nieutwardzenia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie.	Warunkowy; wymagany jeśli wybrana jest 2. lub 3. opcja parametru Traktowanie połączenia nieutwardzenia.

Parametry wyjściowe

Parametr	Opis	Rodzaj
Szerokość pobocza	Szerokość pobocza utwardzonego	Liczbowy
Nachylenie pobocza	Nachylenie pobocza utwardzonego	Liczbowy

Zachowanie

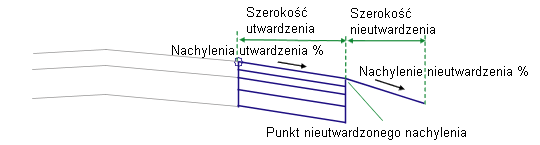

W kierunku zewnętrznym wstawiane są połączenia: nachylenia końcowego pobocza, Naw1, Naw2, Warstwy podstawowej i Dolnej warstwy nośnej przy użyciu danych głębokości materiałów oraz Szerokości utwardzenia i Nachylenia utwardzenia %. Jeśli wybrana jest 1. opcja parametru Traktowanie połączenia nieutwardzenia, wstawiane jest dla dowolnego stanu połączenie pobocza nieutwardzonego. W przypadku wybrania kodu 2 dla parametru Traktowanie połączenia nieutwardzenia dokonywane jest sprawdzenie, czy zewnętrzna krawędź pobocza utwardzonego znajduje się w wykopie czy nasypie; pobocze nieutwardzone wstawiane jest tylko w wykopie. W przypadku wybrania kodu 3 dla parametru Traktowanie połączenia nieutwardzenia, połączenie nieutwardzone używane jest w wykopie lub w przypadku, gdy połączenie pobocza nieutwardzonego ma dodatnie nachylenie %. Połączenie nieutwardzonego nachylenia końcowego wstawiane jest przy danym Nachyleniu nieutwardzenia %, chyba że różnica pomiędzy Nachyleniem utwardzenia % a Nachyleniem nieutwardzenia % przekracza wartość Maks. różnicy nachylenia nieutwardzenia. W tym przypadku połączenie nieutwardzone jest tak dopasowywane, by utrzymać tę różnicę zgodnie z daną różnicą nachylenia.

Działanie w trybie układu

W trybie układu wyświetlane są przez podzespół, w oparciu o podane parametry wejściowe, połączenia pobocza normalnej jezdni z koroną. Jeśli dana jest wartość liczbowa Nachylenia utwardzenia %, na jej podstawie obliczana jest utwardzona część pobocza. W przeciwnym przypadku używana jest wartość domyślna -6%.

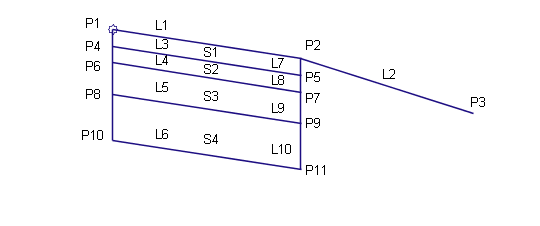

Kody punktów, połączeń i kształtów

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P2	KPU	Krawędź pobocza utwardzonego
P3	PZ_Nieut	Krawędź pobocza nieutwardzonego
P5	KPU_Naw1	Krawędź pobocza utwardzonego na Naw1
P7	KPU_Naw2	Krawędź pobocza utwardzonego na Naw2
P9	KPU_Warstwa_podstawowa	Krawędź pobocza utwardzonego na warstwie podstawowej
P11	KPU_Noś	Krawędź pobocza utwardzonego na dolnej warstwie nośnej
L1	Góra, Nawierzchnia	Utwardzone nachylenie końcowe
L2	Góra, Rzędna odniesienia	Nieutwardzone nachylenie końcowe
L3	Pave1
L4	Pave2
L5	Warstwa podstawowa
L6	Dolna warstwa nośna, Rzędna odniesienia
L7–L10	Rzędna odniesienia
S1	Pave1
S2	Pave2
S3	Warstwa podstawowa
S4	Dolna warstwa nośna
