Ten podzespół wstawia standardowy betonowy krawężnik i ściek z dolną warstwą nośną.
Wymiary wstawianego kształtu określane są za pomocą zdefiniowanych przez użytkownika parametrów wejściowych.
Dołączenie
Punkt dołączenia znajduje się w punkcie kołnierzowym lub z tyłu ścieku.
Parametry wejściowe
Uwaga: wymiary dolnej warstwy nośnej podawane są w metrach lub stopach. Wymiary krawężnika i ścieku muszą być podawane w milimetrach lub calach.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Bok |
Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia. |
Lewa/Prawa |
Prawy |
|
Punkt wstawienia |
Określa punkt wstawienia krawężnika i ścieku jako Krawędź ścieku albo Tył krawężnika |
Logiczny |
Krawędź ścieku |
|
Metoda nachylenia ścieku |
Określa metodę wprowadzania nachylenia ścieku |
Lista wyboru |
Nachylenie pasa zewnętrznego |
|
Nachylenie ścieku |
Określa stałe nachylenie ścieku |
Liczbowy |
- 2% |
| Kierunek nachylenia ścieku | Określa, czy ściek jest nachylony w kierunku korony, czy od korony | Lista wyboru | Z dala od korony |
|
Głębokość dolnej warstwy nośnej |
Głębokość dolnej warstwy nośnej w punkcie kołnierzowym. W przypadku braku dolnej warstwy nośnej należy wprowadzić zero. |
Liczbowy, dodatni |
0.450 m 1.5 stopy |
|
Przedłużenie dolnej warstwy nośnej |
Przedłużenie dolnej warstwy nośnej poza tył krawężnika. Aby zakończyć dolną warstwę nośną równo z tyłem krawężnika, należy użyć wartości zero. |
Liczbowy, dodatni |
0.3 m 1.0 stopa |
|
Metoda nachylenia dolnej warstwy nośnej |
Określa, czy dla dolnej warstwy nośnej ma być używane nachylenie przechyłki zewnętrznego pasa ruchu, czy też ma być ustawiona liczbowa procentowa wartość nachylenia. |
Lista wyboru |
Nachylenie pasa zewnętrznego |
|
Nachylenie dolnej warstwy nośnej % |
Nachylenie dolnej warstwy nośnej (w %). Nieużywane, jeśli parametr Użyj SE ustawiony jest jako Prawda. |
Liczbowy |
-2 (%) |
|
Wymiar A (mm/cale) |
Głębokość ścieku w punkcie kołnierzowym |
Liczbowy, dodatni, niezerowy |
175 mm 7 cali |
|
Wymiar B (mm/cale) |
Szerokość od punktu kołnierzowego do linii przepływu ścieku |
400 mm 16 cali |
|
|
Wymiar C (mm/cale) |
Głębokość od punktu kołnierzowego do linii przepływu ścieku |
Liczbowy, dodatni, niezerowy |
25 mm 1 cal |
|
Wymiar D (mm/cale) |
Wysokość krawężnika od linii przepływu ścieku do górnej powierzchni krawężnika |
Liczbowy, dodatni, niezerowy |
150 mm 6 cali |
|
Wymiar E (mm/cale) |
Szerokość od linii przepływu ścieku do tyłu krawężnika |
Liczbowy, dodatni, niezerowy |
200 mm 8 cali |
|
Wymiar F (mm/cale) |
Szerokość góry krawężnika |
Liczbowy, dodatni, niezerowy |
150 mm 6 cali |
|
Wymiar G (mm/cale) |
Wysokość tyłu krawężnika |
Liczbowy, dodatni, niezerowy |
325 mm 13 cali |
Zachowanie

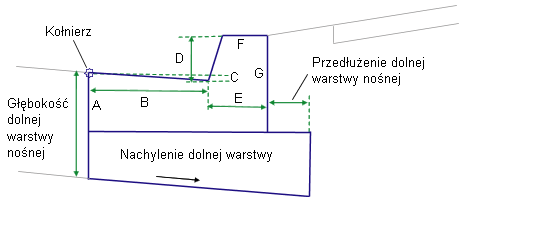

W oparciu o parametry wejściowe wymiarów A — F wstawiane są połączenia krawężnika i ścieku. Wszystkie wymiary muszą być dodatnie, niezerowe. Jeśli dana jest niezerowa głębokość dolnej warstwy nośnej, jest ona wstawiana do tyłu krawężnika i wydłużana o szerokość Przedłużenia nośnego. Dolna warstwa nośna zostaje zamknięta do krawędzi spodu i tyłu krawężnika, jak pokazano na schemacie.
Za pomocą podzespołu tworzony jest kształt prostego krawężnika i ścieku, z punktem dołączenia znajdującym się (a) na wewnętrznej krawędzi ścieku (lub krawężnika wjazdowego) albo (b) z tyłu krawężnika. Aby powierzchnia krawężnika nie była pionowa, nadano jej małą, stałą szerokość.
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
Parametry docelowe: brak
Parametry wyjściowe
| Parametr | Opis | Rodzaj |
|---|---|---|
|
Oś obrotu przechyłki |
Wskazuje, czy podzespół obsługuje obliczanie osi obrotu. Aby wyświetlić opis parametru, w oknie właściwości ustaw wskaźnik na parametrze. Aby uzyskać więcej informacji, zobacz Korekty linii nachylenia profilu podczas tworzenia przechyłki. |
Statyczne (opis) |
Obsługa osi obrotu przechyłki
Jeśli jako kierunek nachylenia ścieku jest wybrany Z dala od korony, wówczas nachylenie ścieku jest przeciwieństwem nachylenia przechyłki. Jeśli kierunek nachylenia ścieku jest ustawiony w kierunku korony, nachylenie ścieku jest odwrócone.
Działanie w trybie układu
W trybie układu podzespół wyświetla komponent: krawężnik i ściek w oparciu o podane parametry wejściowe. Jeśli parametr Użyj SE ustawiony jest jako Prawda, wstawiana jest dolna warstwa nośna o nachyleniu -2%.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt / Połączenie |
Kod |
Opis |
|---|---|---|
|
P1 |
Kołnierz |
Punkt kołnierzowy ścieku |
|
P2 |
LinPły_Ściek |
Punkt linii przepływu ścieku |
|
P3 |
SzczytKraw |
Szczyt krawężnika |
|
P4 |
TyłKraw |
Tył krawężnika |
|
L1–L3 |
Góra, Krawężnik |
Nachylenie końcowe na krawężniku i ścieku |
|
L7 |
Dolna warstwa nośna Rzędna odniesienia |
|
|
S1 |
Krawężnik |
Betonowa powierzchnia krawężnika i ścieku |
|
S2 |
Dolna warstwa nośna |

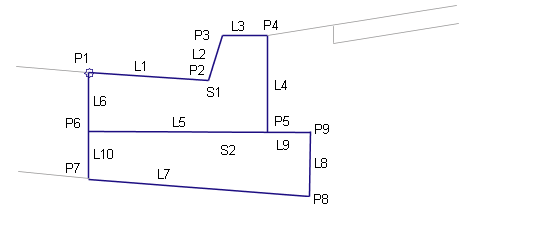

Schemat kodowania
