Pobocze Wydłuż Dolna Warstwa Nośna

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi utwardzonego pobocza, znajdującej się zazwyczaj przy zewnętrznej krawędzi jezdni.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Rzędna rzutowania		Liczbowy	- 2.452
Odsunięcie rzutowania		Liczbowy	15.889
Nachylenie rzutowania	Wartość stałego nachylenia połączenia rzutowania, wykorzystywana, gdy używana jest opcja „Utrzymaj nachylenie”.	Liczbowy, dodatni	4 ( : 1)
Bok	Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia.	Lewa/Prawa	Prawy
Szerokość pobocza	Szerokość od punktu dołączenia do punktu zawiasu pobocza	Liczbowy	2.4 m 8.0 stopy
Użyj nachylenia przechyłki	Nakazuje użycie nachylenia pochodzącego ze specyfikacji przechyłki zdefiniowanej na linii trasowania linii bazowej.	Lista wyboru: Nie Lewe zewnętrzne pobocze Lewe wewnętrzne pobocze Prawe wewnętrzne pobocze Prawe zewnętrzne pobocze	Nie
Kierunek nachylenia pobocza	Określa, czy pobocze nachylone jest w kierunku przeciwnym do korony, czy w kierunku korony	Lista wyboru: Z dala od korony W kierunku korony	Z dala od korony
Domyślne nachylenie pobocza	Nachylenie domyślne pobocza, jeśli nachylenie przechyłki nie jest określone.	Liczbowy, Nachylenie (procent)	-6.000%
Typ rzutowania dolnej warstwy nośnej	Możliwy jest wybór: czy utrzymać połączenie rzutowania do ustalonego nachylenia ze zmienną szerokością, czy utrzymać je do ustalonej szerokości ze zmiennym nachyleniem	Lista wyboru: a) Utrzymaj nachylenie, dostosuj szerokość, b) Utrzymaj szerokość, dostosuj nachylenie	Utrzymaj nachylenie, dostosuj szerokość
Nachylenie/szerokość rzutowania	Wartość stałego nachylenia (x : 1) lub stałej szerokości połączenia rzutowania jest używana podczas korzystania z opcji „utrzymuj nachylenie” lub „utrzymaj szerokość”.	Liczbowy, dodatni	4 ( : 1)
Warstwa nośna - użyj przechyłki	Określa zastosowanie nachylenia przechyłki do nachylenia warstwy nośnej.	Lista wyboru: a) Nachylenie pobocza zewnętrznego, b) Nachylenie pobocza wewnętrznego, c) Nie	Nachylenie pobocza zewnętrznego
Domyślne nachylenie warstwy nośnej	Nachylenie domyślne warstwy nośnej, jeśli nachylenie przechyłki nie jest określone.	Liczbowy, Nachylenie (procent)	-6.000%
Przedłużenie Naw1	Szerokość, o którą warstwa Naw1 wykracza poza punkt zawiasu pobocza. Spód warstwy Naw1 nie może wykraczać poza stok boczny pobocza.	Liczbowy, dodatni	0.0
Przedłużenie Naw2	Szerokość, o którą warstwa Naw2 wykracza poza punkt zawiasu pobocza. Powinna być równa lub większa od wartości Przedłużenie Naw1. Warstwa Naw2 nie może wykraczać poza stok boczny pobocza.	Liczbowy, dodatni	0.0
Przedłużenie warstwy podstawowej	Szerokość o którą warstwa podstawowa wykracza poza punkt zawiasu pobocza. Powinna być równa lub większa od Przedłużenia Naw2. Warstwa podstawowa nie może wykraczać poza stok boczny pobocza.	Liczbowy, dodatni	0.0
Głębokość Naw1	Głębokość między nachyleniem końcowym a Naw1 (zero oznacza pominięcie)	Liczbowy, nieujemny	0.025 m 0.083 stopy
Głębokość Naw2	Głębokość między Naw1 a Naw2 (zero oznacza pominięcie)	Liczbowy, nieujemny	0.025 m 0.083 stopy
Głębokość warstwy podstawowej	Głębokość między Naw2 a podstawą (zero oznacza pominięcie)	Liczbowy, nieujemny	0,100 m 0.333 stopy
Głębokość dolnej warstwy nośnej	Głębokość warstwy nośnej w punkcie dołączenia (zero oznacza pominięcie)	Liczbowy, nieujemny	0.300 m 1.000 stopy

Parametry obiektów docelowych

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Typ przypisania	Stan
Szerokość pobocza	Można używać do zastąpienia stałej wartości Szerokość pobocza i łączenia krawędzi pobocza z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja

Parametry wyjściowe

Parametr	Opis	Rodzaj
Nachylenie rzutowania	Nachylenie połączenia rzutowania	Liczbowy
Odsunięcie rzutowania	Odsunięcie punktu rzutowania podłoża	Liczbowy
Rzędna rzutowania	Rzędna punktu rzutowania podłoża	Liczbowy
Szerokość pobocza	Szerokość pobocza utwardzonego	Liczbowy
Nachylenie pobocza	Nachylenie pobocza utwardzonego	Liczbowy

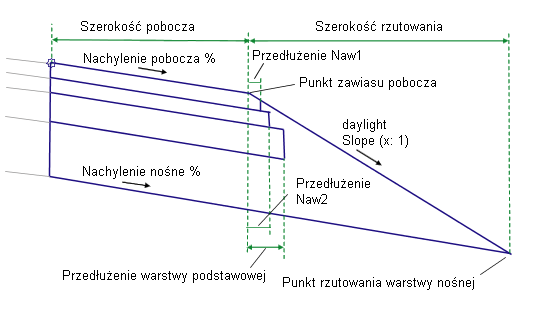

Zachowanie

Na zewnątrz od punktu dołączenia wstawiane jest nachylenie końcowe pobocza o danej Szerokości pobocza i Nachyleniu pobocza %, oraz połączenie dolnej warstwy nośnej biegnące od odsunięcia punktu dołączenia, którego początek znajduje się na Głębokości dolnej warstwy nośnej poniżej nachylenia końcowego.

Połączenie rzutowania może zostać wstawione przy stałym nachyleniu (Utrzymaj nachylenie rzutowania = Prawda) lub przy stałej szerokości (Utrzymaj nachylenie rzutowania = Fałsz) Jeśli używane jest stałe nachylenie, połączenie rzutowania wydłużane jest od zewnętrznej krawędzi pobocza do przecięcia połączenia dolnej warstwy nośnej. W przeciwnym razie, dolna warstwa nośna wydłużana jest poza zewnętrzną krawędź pobocza o Szerokość rzutowania i do jej końca dołączane jest połączenie rzutowania.

Połączenia powierzchni Naw1, Naw2 i powierzchni bazowej wstawiane są na danych głębokościach równolegle do nachylenia końcowego. Jeśli wartości przedłużeń odpowiednich warstw są niezerowe, każda warstwa wydłużana jest o daną odległość poza punkt zawiasu pobocza. Warstwa rozciągająca się poza nachylenie rzutowania kończona jest przy przecięciu z nachyleniem rzutowania. Każda warstwa powinna mieć co najmniej taką szerokość jak warstwa położona powyżej.

Działanie w trybie układu

W trybie układu wyświetlane są przez podzespół połączenia pobocza normalnej jezdni z koroną. Jeśli dane są wartości liczbowe Nachylenia pobocza % i Nachylenia dolnej warstwy nośnej %, wyświetlane są połączenia o danych wartościach nachyleń. W przeciwnym przypadku używane jest nachylenie domyślne -6%.

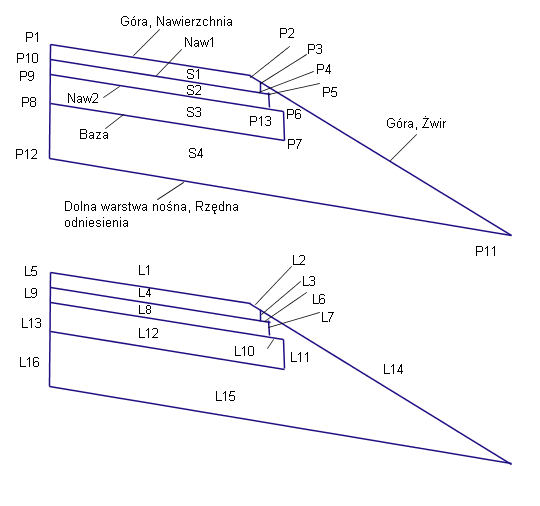

Kody punktów, połączeń i kształtów

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Rodzaj	Kod	Opis
P2	KPU	Krawędź pobocza utwardzonego na nachyleniu końcowym
P4	KPU_Naw1	Krawędź pobocza utwardzonego na Naw1
P13	KPU_Naw2	Krawędź pobocza utwardzonego na Naw2
P7	KPU_Warstwa_podstawowa	Krawędź pobocza utwardzonego na warstwie podstawowej
P11	Rzutowanie_Pod	Punkt rzutowania dolnej warstwy nośnej
L1, L2	Top, Pave	Utwardzone nachylenie końcowe
L4	Pave1
L8	Pave2
L12	Warstwa podstawowa
L15	Dolna warstwa nośna Rzędna odniesienia
L14	Góra, Żwir	Nieutwardzone nachylenie końcowe
Inne połączenia	Jak pokazano poniżej	Nieutwardzone nachylenie końcowe
S1	Pave1
S2	Pave2
S3	Warstwa podstawowa
S4	Dolna warstwa nośna
