Jest to podzespół ogólnego przeznaczenia umożliwiający wstawienie połączenia od punktu dołączenia do określonego odsunięcia i rzędnej.
Jako odsunięcie można podstawić linię trasowania, a jako rzędną — profil.

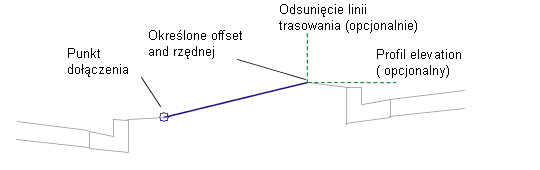

Dołączenie
Punkt dołączenia znajduje się na początku połączenia. Kierunek połączenia jest wyznaczany na podstawie położenia danego odsunięcia i rzędnej względem punktu dołączenia.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Odsunięcie od linii bazowej |
Dodatnie lub ujemne odsunięcie końca połączenia. Dodatnia wartość dla tego parametru spowoduje wstawienie tego podzespołu po prawej stronie korytarza lub sterującej linii bazowej. Wartość ujemna spowoduje wstawienie go po lewej stronie. Więcej informacji na ten temat znajduje się w sekcji „Wstawianie podzespołów po prawej i lewej stronie korytarza” w rozdziale Korytarze Pomocy podręcznika użytkownika programu Autodesk Civil 3D. |
Liczbowy |
3.0 m 10.0 stóp |
|
Rzędna |
Rzędna na końcu połączenia |
Liczbowy |
0.0 |
|
Kody punktu |
Lista kodów powierzchni przypisywanych do zewnętrznej krawędzi połączenia. |
Ciąg oddzielony przecinkiem |
P2 |
|
Kody połączeń |
Lista kodów przypisywanych do połączenia. |
Ciąg oddzielony przecinkiem |
Góra, Rzędna odniesienia |
|
Omiń połączenie |
Ten parametr umożliwia dodanie lub usunięcie łącza powierzchni. |
Tak/Nie |
Nie |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
|
Odsunięcie |
Można używać do zastąpienia stałego odsunięcia i łączenia końca połączenia z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. |
Opcja |
|
Rzędna |
Można używać do zastąpienia stałej wartości Rzędna i łączenia końca połączenia z profilem. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. |
Opcja |
Parametry wyjściowe
|
Parametr |
Opis |
Rodzaj |
|---|---|---|
|
Odsunięcie początku |
Dodatnie lub ujemne odsunięcie początku połączenia. |
Liczbowy |
|
Rzędna początkowa |
Rzędna początku połączenia. |
Liczbowy |
|
Odsunięcie końcowe |
Dodatnie lub ujemne odsunięcie końca połączenia. |
Liczbowy |
|
Rzędna końcowa |
Rzędna końca połączenia. |
Liczbowy |
Zachowanie
Połączenie dodawane jest od punktu dołączenia do danego odsunięcia i rzędnej.
Działanie w trybie układu
W trybie układu jest wyświetlane przez ten podzespół poziome połączenie przy użyciu danych parametrów wejściowych odsunięcia, np. szerokości.
Punkt, połączenie i kody kształtu
Brak.

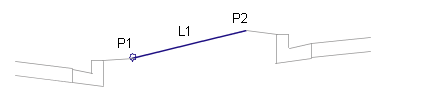

Schemat kodowania
