Rów Boczny Z Pokrywą

Załącznik

Punktem dołączenia jest najbardziej wewnętrzny punkt połączeń profilowania poprzedzających strukturę rowu. W wypadku pominięcia połączeń profilowania po stronie wewnętrznej, punktem dołączenia będzie najbardziej wewnętrzny punkt muru wewnętrznego.

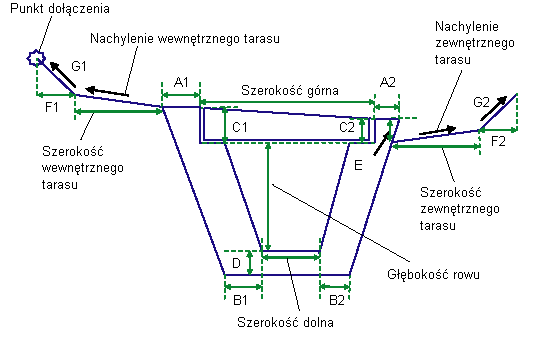

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia.	Lewy/prawy	Prawy
Głębokość rowu	Głębokość rowu po stronie wewnętrznej	Liczbowy, dodatni	2.0 stopy 0.6 m
Szerokość dolna	Szerokość dna rowu	Liczbowy, dodatni	1.0 stopa 0.3 m
Szerokość górna	Otwór rowu przy pokrywie	Liczbowy, dodatni	2.0 stopy 0.6 m
Odsunięcie pokrywy	Odsunięcie między bokami pokrywy a ścianami wewnętrznymi	Liczbowy, dodatni	0stóp 0m
A1	Grubość ściany wewnętrznej w pobliżu pokrywy	Liczbowy, dodatni	0.45stopy 0.15 m
B1	Grubość wewnętrznej ściany struktury rowu	Liczbowy, dodatni	0.6stopy 0.2 m
C1	Głębokość pokrywy po stronie wewnętrznej	Liczbowy, dodatni	0.6 stopy 0.2 m
D	Głębokość dna rowu	Liczbowy, dodatni	0.6 stopy 0.2 m
Szerokość wewnętrznego tarasu	Szerokość (opcjonalnego) tarasu wewnętrznego. ZERO oznacza brak tarasu	Liczbowy, dodatni	1.5 stopy 0.5 m
Nachylenie wewnętrznego tarasu	Nachylenie poprzeczne (opcjonalnego) tarasu wewnętrznego. Mierzone od krawędzi struktury rowu; nachylenie dodatnie oznacza, że taras wznosi się w miarę oddalania się od rowu	Liczbowy, rodzaj nachylenia	4%
F1	(Opcjonalna) szerokość wewnętrznego połączenia skarpy zewnętrznej. ZERO oznacza brak połączenia skarpy zewnętrznej	Liczbowy	1.0 stopa 0.3 m
G1	Nachylenie (opcjonalnego) połączenia wewnętrznego skarpy zewnętrznej. Mierzone od krawędzi struktury rowu; nachylenie dodatnie oznacza, że połączenie wznosi się w miarę oddalania się od punktu początkowego	Liczbowy, rodzaj nachylenia	1:1
A2	Grubość szczytu ściany zewnętrznej przy pokrywie	Liczbowy, dodatni	0.45 stopy 0.15 m
B2	Grubość ściany zewnętrznej struktury rowu	Liczbowy, dodatni	0.6 stopy 0.2 m
C2	Głębokość pokrywy po stronie zewnętrznej	Liczbowy, dodatni	0.45 stopy 0.15 m
E	Głębokość punktu zawiasowego, w którym rozpoczynają się połączenia zewnętrznego tarasu/skarpy zewnętrznej	Liczbowy, dodatni	0 stóp 0 m
Szerokość zewnętrznego tarasu	Szerokość (opcjonalnego) tarasu zewnętrznego. ZERO oznacza brak tarasu	Szerokość zewnętrznego tarasu	3.5stopy 1.1m
Nachylenie zewnętrznego tarasu	Nachylenie poprzeczne (opcjonalnego) tarasu zewnętrznego. Mierzone od krawędzi struktury rowu; nachylenie dodatnie oznacza, że taras wznosi się w miarę oddalania się od rowu	Nachylenie zewnętrznego tarasu	4%
F2	(Opcjonalna) szerokość połączenia zewnętrznego skarpy zewnętrznej. ZERO oznacza brak połączenia skarpy zewnętrznej	Liczbowy, dodatni	0.3
G2	Nachylenie (opcjonalnego) połączenia zewnętrznego skarpy zewnętrznej. Mierzone od krawędzi struktury rowu; nachylenie dodatnie oznacza, że połączenie wznosi się w miarę oddalania się od punktu początkowego	Liczbowy, rodzaj nachylenia	1 : 1

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametry docelowe: brak

Parametry wyjściowe

Brak.

Zachowanie

Ten podzespół powoduje zbudowanie kształtu struktury rowu przedstawionej na powyższej ilustracji. Aby pominąć połączenia rzutowania i tarasu, należy wprowadzić zerowe wartości szerokości odpowiednich elementów.

Działanie w trybie układu

W trybie układu ten podzespół rysowany jest zgodnie z definicją na podstawie parametrów wejściowych, począwszy od punktu dołączenia.

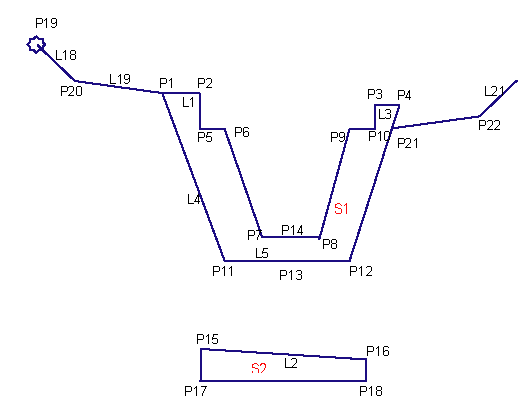

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt/połączenie	Kody	Opis
P1	Rów_We
P1, P4	Tył_rowu
P2, P3	Powierzchnia_pokrywy_rowu
P15, P16	Góra_pokrywy	Wartość L2 wyznaczona jest przez te dwa punkty
P21	Wypełnienie_tyłu_rowu
P23	Rów_Ze
L18, L19, L20, L21	Góra, Rzędna odniesienia
L1, L2, L3	Góra
L4, L5, L6	Rzędna odniesienia
S1	Rów	Powierzchnia kształtu struktury rowu
S2	Pokrywa	Powierzchnia struktury pokrywy
