Jest to podzespół ogólnego przeznaczenia umożliwiający dodanie pionowego połączenia powierzchni przez ugięcie pionowe.
Podczas budowy modelu korytarza można użyć profilu, by umożliwić utworzenie zmiennego ugięcia pionowego.
Dołączenie
Punkt dołączenia znajduje się na wewnętrznej krawędzi połączenia. Podzespół może być wstawiany w lewym lub prawym kierunku od punktu dołączenia.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Ugięcie pionowe |
Dodatnie lub ujemne ugięcie pionowe od punktu dołączenia. Ujemne ugięcia skierowane są w dół. |
Liczbowy |
3.0 m 10.0 stóp |
|
Kody punktu |
Lista kodów powierzchni przypisywanych do zewnętrznej krawędzi połączenia. |
Ciąg oddzielony przecinkiem |
P2 |
|
Kody połączeń |
Lista kodów przypisywanych do połączenia. |
Ciąg oddzielony przecinkiem |
Góra, Rzędna odniesienia |
|
Omiń połączenie |
Ten parametr umożliwia dodanie lub usunięcie łącza do powierzchni. |
Tak/Nie |
Nie |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
|
Ugięcie pionowe |
Można używać do zastąpienia stałej wartości Ugięcie pionowe i łączenia końca połączenia z profilem. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej wartości: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. |
Opcja |
Parametry wyjściowe
|
Parametr |
Opis |
Rodzaj |
|---|---|---|
|
Odsunięcie początku |
Dodatnie lub ujemne odsunięcie początku połączenia. |
Liczbowy |
|
Rzędna początkowa |
Rzędna początku połączenia. |
Liczbowy |
|
Rzędna końcowa |
Rzędna końca połączenia. |
Liczbowy |

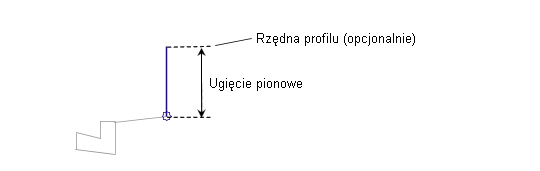

Zachowanie
Dodawane jest pionowe połączenie od punktu dołączenia dla określonego ugięcia pionowego. Jeśli określona jest nazwa profilu dla ugięcia pionowego, koniec połączenia jest dopasowywany do rzędnej profilu.
Działanie w trybie układu
W trybie układu przez podzespół jest wyświetlane połączenie dla określonego dodatniego lub ujemnego ugięcia pionowego.
Punkt, połączenie i kody kształtu
Brak.

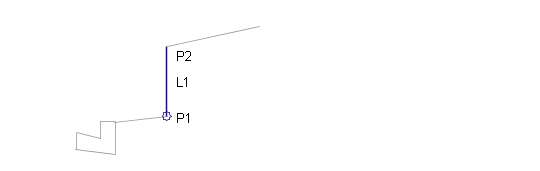

Schemat kodowania
