Pobocze Rozciągnij Wszystkie

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi utwardzonego pobocza, znajdującej się zazwyczaj przy zewnętrznej krawędzi jezdni.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Rzędna rzutowania		Liczbowy	- 1.667
Odsunięcie rzutowania		Liczbowy	8.377
Nachylenie rzutowania	Wartość stałego nachylenia połączenia rzutowania, wykorzystywana, gdy używana jest opcja „Utrzymaj nachylenie”.	Liczbowy, dodatni	4 ( : 1)
Bok	Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia.	Lewa/Prawa	Prawo (%)
Szerokość pobocza	Wartość stałej szerokości połączenia rzutowania, wykorzystywana, gdy używana jest opcja „Utrzymaj szerokość”.	Liczbowy, dodatni	8.000 stopy
Użyj nachylenia przechyłki	Nakazuje użycie nachylenia pochodzącego ze specyfikacji przechyłki zdefiniowanej na linii trasowania linii bazowej.	Lista wyboru: Nie Lewe zewnętrzne pobocze Lewe wewnętrzne pobocze Prawe wewnętrzne pobocze Prawe zewnętrzne pobocze	Nie
Kierunek nachylenia pobocza	Określa, czy pobocze nachylone jest w kierunku przeciwnym do korony, czy w kierunku korony	Lista wyboru: Z dala od korony W kierunku korony	Z dala od korony
Nachylenie pobocza %	Domyślne nachylenie poprzeczne powierzchni kształtu. Ta wartość jest używana, jeśli nie jest używane nachylenie przechyłki lub jeśli nie jest ono określone dla linii trasowania linii bazowej.	Liczbowy	- 2.0 %
Typ rzutowania dolnej warstwy nośnej	Możliwy jest wybór: czy utrzymać połączenie rzutowania do ustalonego nachylenia ze zmienną szerokością, czy utrzymać je do ustalonej szerokości ze zmiennym nachyleniem	Lista wyboru: a) Utrzymaj nachylenie, dostosuj szerokość, b) Utrzymaj szerokość, dostosuj nachylenie	Utrzymaj nachylenie, dostosuj szerokość
Nachylenie rzutowania	Wartość stałego nachylenia połączenia rzutowania, wykorzystywana, gdy używana jest opcja „Utrzymaj nachylenie”.	Liczbowy, dodatni	4 ( : 1)
Szerokość rzutowania	Wartość stałej szerokości połączenia rzutowania, wykorzystywana, gdy używana jest opcja „Utrzymaj szerokość”.	Liczbowy, dodatni	5.40 stopy 1.8 m
Przechyłka dolnej warstwy nośnej	Określa zastosowanie nachylenia przechyłki pobocza do warstwy nośnej		Nie
Nachylenie nośne %	Domyślne nachylenie poprzeczne powierzchni kształtu. Ta wartość jest stosowana, jeśli nie jest używane nachylenie przechyłki lub jeśli nie jest ono określone dla linii trasowania linii bazowej	Liczbowy	- 2.0 %
Głębokość Naw1	Grubość warstwy Naw1 (zero oznacza pominięcie)	Liczbowy, nieujemny	0.083 stopy
Głębokość Naw2	Grubość warstwy Naw2 (zero oznacza pominięcie)	Liczbowy, nieujemny	0.083 stopy
Głębokość podstawowa	Grubość warstwy podstawowej (zero oznacza pominięcie)	Liczbowy, nieujemny	0.0333 stopy
Głębokość dolnej warstwy nośnej	Grubość warstwy nośnej (zero oznacza pominięcie)	Liczbowy, nieujemny	1.000 stopy

Parametry obiektów docelowych

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Typ przypisania	Stan
Szerokość pobocza	Można używać do zastąpienia stałej wartości Szerokość pobocza i łączenia krawędzi pobocza z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja

Parametry wyjściowe

Parametr	Opis	Rodzaj
Nachylenie rzutowania	Nachylenie połączenia rzutowania	Liczbowy
Odsunięcie rzutowania	Odsunięcie punktu rzutowania podłoża	Liczbowy
Rzędna rzutowania	Rzędna punktu rzutowania podłoża	Liczbowy
Szerokość pobocza	Szerokość pobocza utwardzonego	Liczbowy
Nachylenie pobocza	Nachylenie pobocza utwardzonego	Liczbowy

Zachowanie

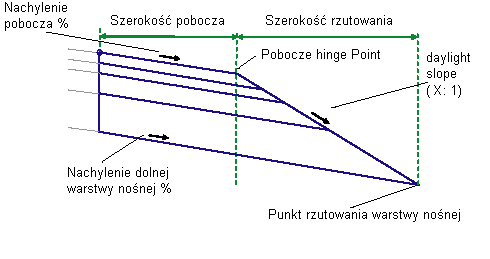

Nachylenie końcowe pobocza wstawiane jest w celu uzyskania zadanej szerokości i domyślnego nachylenia pobocza po stronie zewnętrznej względem punktu dołączenia. Połączenie dolnej warstwy nośnej wstawiane jest od punktu dołączenia, począwszy od głębokości dolnej warstwy nośnej poniżej nachylenia końcowego.

Połączenie rzutowania może zostać wstawione przy stałym nachyleniu (Utrzymaj nachylenie rzutowania = Prawda) lub przy stałej szerokości (Utrzymaj nachylenie rzutowania = Fałsz) Jeśli używane jest stałe nachylenie, połączenie rzutowania wydłużane jest od zewnętrznej krawędzi pobocza do przecięcia połączenia dolnej warstwy nośnej. W przeciwnym razie dolna warstwa nośna wydłużana jest poza zewnętrzną krawędź pobocza o Szerokość rzutowania i do jej końca dołączane jest połączenie rzutowania.

Połączenia powierzchni Naw1, Naw2 i powierzchni bazowej wstawiane są na danych głębokościach równolegle do nachylenia końcowego, dopóki nie przetną się z połączeniem rzutowania pobocza.

Działanie w trybie układu

W trybie układu wyświetlane są przez podzespół połączenia pobocza normalnej jezdni z koroną, z zastosowaniem domyślnego nachylenia poprzecznego pobocza i dolnej warstwy nośnej.

Kody punktów, połączeń i kształtów

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

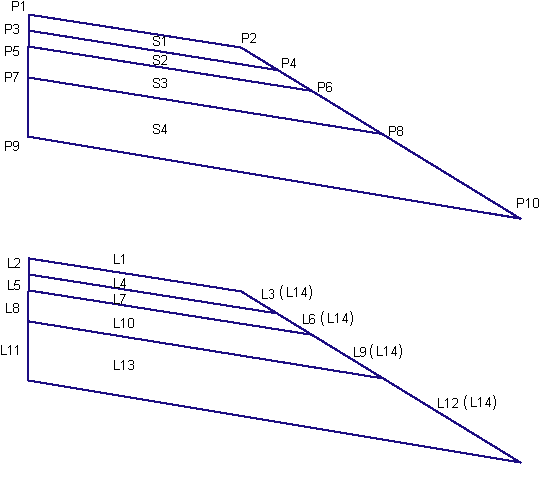

Rodzaj	Kod	Opis
P2	KPU	Krawędź pobocza utwardzonego na nachyleniu końcowym
P4	KPU_Naw1	Krawędź pobocza utwardzonego na Naw1
P6	KPU_Naw2	Krawędź pobocza utwardzonego na Naw2
P8	KPU_Warstwa_podstawowa	Krawędź pobocza utwardzonego na warstwie podstawowej
P10	Rzutowanie_Pod	Punkt rzutowania dolnej warstwy nośnej
L1	Top, Pave	Utwardzone nachylenie końcowe
L3	Nawierzchnia	Utwardzone nachylenie końcowe
L4	Pave1	Góra nawierzchni 2
L6	Pave1	Góra nawierzchni 2
L7	Pave2	Góra nawierzchni 3
L9	Pave2	Góra nawierzchni 3
L10	Warstwa podstawowa	Górna powierzchnia warstwy podstawowej
L12	Warstwa podstawowa	Górna powierzchnia warstwy podstawowej
L13	Dolna warstwa nośna, Rzędna odniesienia	Dolna powierzchnia warstwy nośnej, rzędna odniesienia
L14	Połączenie_Nachylenia	Tworzenie powierzchni górnej. L14 jest połączeniem łączącym P2-P10 lub P2-P8 lub P2-P6 lub P2-P4, w zależności od tego, które połączenie jest najniższe
S1	Pave1
S2	Pave2
S3	Warstwa podstawowa
S4	Dolna warstwa nośna
