MiejskiKrawężnikŚciekDolina1

Ten podzespół powoduje wstawienie połączeń krawężnika doliny z płaskim dnem i ściekiem oraz dolną warstwą nośną.

Wymiary wstawianego kształtu określane są za pomocą zdefiniowanych przez użytkownika parametrów wejściowych.

Dołączenie

Punkt dołączenia znajduje się w punkcie kołnierzowym lub z tyłu ścieku.

Parametry wejściowe

Uwaga: wymiary dolnej warstwy nośnej podawane są w metrach lub stopach. Wymiary krawężnika i ścieku muszą być podawane w milimetrach lub calach.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia.	Lewa/Prawa	Prawy
Punkt wstawienia	Określa punkt wstawienia krawężnika i ścieku jako Krawędź ścieku albo Tył krawężnika	Logiczny	Krawędź ścieku
Metoda nachylenia ścieku	Określa metodę wprowadzania nachylenia ścieku	Lista wyboru	Nachylenie pasa zewnętrznego
Nachylenie ścieku	Określa stałe nachylenie ścieku	Liczbowy	- 2%
Kierunek nachylenia ścieku	Określa, czy ściek jest nachylony w kierunku korony, czy od korony	Lista wyboru	Z dala od korony
Głębokość dolnej warstwy nośnej	Głębokość dolnej warstwy nośnej w punkcie kołnierzowym. W przypadku braku dolnej warstwy nośnej należy wprowadzić zero.	Liczbowy, dodatni	0.450 m 1.5 stopy
Przedłużenie dolnej warstwy nośnej	Przedłużenie dolnej warstwy nośnej poza tył krawężnika. Aby zakończyć dolną warstwę nośną równo z tyłem krawężnika, należy wprowadzić zero	Liczbowy, dodatni	0.3 m 1 stopa
Metoda nachylenia dolnej warstwy nośnej	Określa, czy dla dolnej warstwy nośnej ma być używane nachylenie przechyłki zewnętrznego pasa ruchu, czy też ma być ustawiona liczbowa procentowa wartość nachylenia.	Lista wyboru	Nachylenie pasa zewnętrznego
Nachylenie dolnej warstwy nośnej %	Nachylenie dolnej warstwy nośnej (w %). Nieużywane, jeśli parametr Użyj SE ustawiony jest jako Prawda.	Liczbowy	-2 (%)

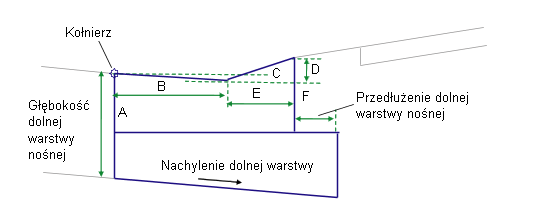

Wymiar A	Głębokość ścieku w punkcie kołnierzowym	Liczbowy, dodatni, niezerowy	175 mm 7 cali
Wymiar B	Szerokość od punktu kołnierzowego ścieku do linii przepływu ścieku	Liczbowy, dodatni, niezerowy	375 mm 15 cali
Wymiar C	Głębokość od punktu kołnierzowego ścieku do linii przepływu ścieku	Liczbowy, dodatni, niezerowy	25 mm 1 cal
Wymiar D	Wysokość od linii przepływu ścieku do góry krawężnika	Liczbowy, dodatni, niezerowy	75 mm 3 cale
Wymiar E	Szerokość od linii przepływu ścieku do góry krawężnika	Liczbowy, dodatni, niezerowy	250 mm 9 cali
Wymiar F	Wysokość tyłu krawężnika	Liczbowy, dodatni, niezerowy	250 mm 9 cali

Zachowanie

W oparciu o parametry wejściowe wymiarów A — F wstawiane są połączenia krawężnika i ścieku. Wszystkie wymiary muszą być dodatnie, niezerowe. Jeśli dana jest niezerowa głębokość dolnej warstwy nośnej, jest ona wstawiana do tyłu krawężnika i wydłużana o szerokość Przedłużenia nośnego. Dolna warstwa nośna zostaje zamknięta do krawędzi spodu i tyłu krawężnika, jak pokazano na schemacie.

Za pomocą podzespołu tworzony jest kształt prostego krawężnika i ścieku, z punktem dołączenia znajdującym się (a) na wewnętrznej krawędzi ścieku (lub krawężnika wjazdowego) albo (b) z tyłu krawężnika. Aby powierzchnia krawężnika nie była pionowa, nadano jej małą, stałą szerokość.

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametry docelowe: brak

Parametry wyjściowe

Parametr	Opis	Rodzaj
Oś obrotu przechyłki	Wskazuje, czy podzespół obsługuje obliczanie osi obrotu. Aby wyświetlić opis parametru, w oknie właściwości ustaw wskaźnik na parametrze. Aby uzyskać więcej informacji, zobacz Korekty linii nachylenia profilu podczas tworzenia przechyłki.	Statyczne (opis)

Obsługa osi obrotu przechyłki

Jeśli jako kierunek nachylenia ścieku jest wybrany Z dala od korony, wówczas nachylenie ścieku jest przeciwieństwem nachylenia przechyłki. Jeśli kierunek nachylenia ścieku jest ustawiony w kierunku korony, nachylenie ścieku jest odwrócone.

Działanie w trybie układu

W trybie układu podzespół wyświetla komponent: krawężnik i ściek w oparciu o podane parametry wejściowe. Jeśli parametr Użyj SE ustawiony jest jako Prawda, wstawiana jest dolna warstwa nośna o nachyleniu -2%.

Punkt, połączenie i kody kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt / Połączenie	Kod	Opis
P1	Kołnierz	Punkt kołnierzowy ścieku
P2	LinPły_Ściek	Punkt linii przepływu ścieku
P3	SzczytKraw TyłKraw	Szczyt krawężnika
L1, L2	Góra, Krawężnik	Nachylenie końcowe na krawężniku i ścieku
L6	Dolna warstwa nośna Rzędna odniesienia
S1	Krawężnik	Betonowa powierzchnia krawężnika i ścieku
S2	Dolna warstwa nośna

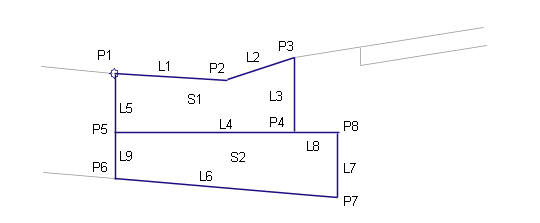

Schemat kodowania
