Ściana Oporowa Połączona Z Rowem

Załącznik

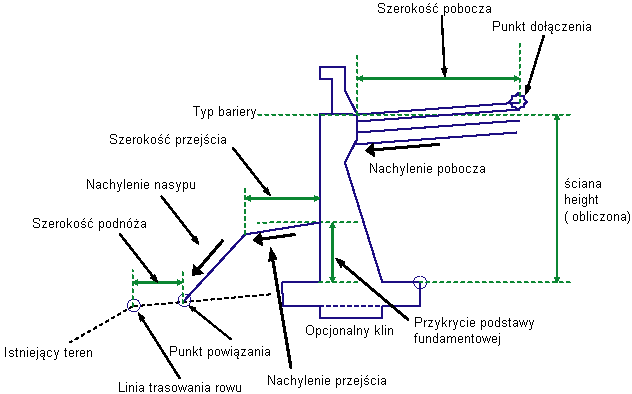

Punkt dołączenia znajduje się po wewnętrznej stronie pobocza.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia.	Lewy/prawy	Prawo
Szerokość pobocza	Szerokość pobocza liczona od punktu dołączenia	Liczbowy, dodatni	4.0 stopy 1.33 m
Głębokość Naw1	Głębokość nawierzchni 1, wprowadzić ZERO, jeśli brak nawierzchni 1	Liczbowy, dodatni	0.083 stopy 0.025 m
Głębokość Naw2	Głębokość nawierzchni 2, wprowadzić ZERO, jeśli brak nawierzchni 2	Liczbowy, dodatni	0.083 stopy 0.025 m
Głębokość warstwy podstawowej	Głębokość warstwy podstawowej	Liczbowy, dodatni	0.333 stopy 0,1 m
Głębokość dolnej warstwy nośnej	Głębokość warstwy nośnej.	Liczbowy, dodatni	0.3 m 1.0 stopy
Szerokość ściany	Określa szerokość muru	Liczbowy	0.958 stopy 0.292 m
Przykrycie podstawy fundamentowej	Głębokość przykrycia od szczytu podstawy do linii nachylenia końcowego po stronie tylnej muru w nasypie lub do punktu wyjściowego w wykopie.	Liczbowy	1.667 stopy 0.50 m
Klin	Nakazuje dodanie opcjonalnego zakotwienia pod podstawą.	Logiczny	Tak
Użyj bariery	Nakazuje zastosowanie bariery na szczycie muru	Ciąg, (a) Tak, (b) Nie	Tak
Użyj nachylenia przechyłki	Określa zastosowanie nachylenia przechyłki	Lista wyboru	Nie
Kierunek nachylenia	Określa, czy pobocze nachylone jest w kierunku przeciwnym do korony, czy w kierunku korony	Lista wyboru	Z dala od korony
Domyślne nachylenie pobocza	Domyślne nachylenie poprzeczne powierzchni kształtu. Wartość jest używana, jeśli nie jest używane nachylenie przechyłki lub jeśli nie jest ono określone dla linii trasowania linii bazowej.	Liczbowy, dodatni	- 2.0%
Szerokość przejścia	Szerokość połączenia chodnika na nachyleniu wiążącym	Liczbowy, dodatni	3.300 stopy 1.0 m
Nachylenie przejścia	Nachylenie połączenia chodnika (typ nachylenia)	Liczbowy	25 %
Nachylenie nasypu	Nachylenie połączenia nasypu od chodnika do punktu powiązania (typ nachylenia)	Liczbowy	2.00 : 1
Szerokość podnóża	Szerokość od punktu rowu do punktu powiązania (do istniejącej wewnętrznej krawędzi rowu)	Liczbowy, dodatni	1.670 stopy 0.5 m

Wysokość muru liczona jest od górnej krawędzi podstawy do punktu dołączenia lub do rzędnej gruntu na powierzchni pionowej, w zależności od tego, która z tych wartości jest wyższa. Nachylenie muru, szerokość podstawy, odsunięcie powierzchni pionowej muru, wymiary opcjonalnego zakotwienia oraz położenie środka zakotwienia zmieniają się w funkcji wysokości muru.

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Krawędź pobocza	Można używać do zastąpienia nachylenia pobocza i powiązania z profilem. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.	Opcja
Odsunięcie rowu	Wewnętrzna krawędź profilu rowu używana do lokalizacji punktu powiązania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Wymagany
Powierzchnia wiązana	Istniejąca powierzchnia gruntu do powiązania względem określonego rowu i szerokości stopy. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie.	Wymagany

Parametry wyjściowe

Brak.

Zachowanie

Podzespół można wstawić po lewej albo po prawej stronie. Zakłada się, że punkt dołączenia znajduje się na projektowanej krawędzi jezdni, od której rysowane będą pobocza utwardzone zgodnie ze specyfikacją określoną w tym podzespole.

Rzędną szczytu podstawy oblicza się, postępując do wewnątrz od punktu powiązania do wewnętrznej krawędzi chodnika, a następnie odejmując wartość przykrycia podstawy od połączenia powiązania w punkcie odsunięcia od zewnętrznego narożnika podstawy. Wysokość muru (H) obliczana jest między krawędzią zewnętrzną pobocza a szczytem podstawy. Jeśli opcja Klin jest ustawiona na Nie, dolna krawędź podstawy jest pojedynczym poziomym połączeniem. Jeśli opcja Klin jest włączona, wstawiane są połączenia definiujące opcjonalne zakotwienie.

Uwaga: między warstwami nawierzchni a wewnętrzną powierzchnią muru pozostawione jest bardzo małe odsunięcie (0,001 na m). Ułatwia to analizę materiałów przy użyciu funkcji wielkości wyjściowych, co przedstawiono szczegółowo poniżej.

Działanie w trybie układu

W trybie układu podzespół rysuje kształt muru oporowego zgodnie z wartościami parametru wejściowego, zakładając, że podzespół znajduje się w warunku nasypu.

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt/połączenie	Kody	Opis
P2	Rzutowanie
P3	Krawędź_przejścia	Krawędź szerokości chodnika
P14	RW_Zawias
P12	RW_Wewnątrz	Mogą służyć jako linie nieciągłości do budowy powierzchni rzędnej odniesienia
P5	RW_Na_zewnątrz	Mogą służyć jako linie nieciągłości do budowy powierzchni rzędnej odniesienia
L1, L2, L3	Góra
L2, L3	Mur
L4,L5,L6	Podstawa	Spód podstawy
L7	Pave1
L8	Pave2
L9	Baza, Podstawa_Dół
S1	MurOpor
S2	Bariera
S3	Pave1
S4	Pave2
S5	Warstwa podstawowa
