Usuwanie Warstwy Wierzchniej Gleby

Załącznik

Punkt dołączenia znajduje się na wewnętrznej krawędzi połączenia zdzierania.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Bok	Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia.	Lewy / Prawy/Prawo	Prawo
Głębokość usuwania warstwy wierzchniej	Określa grubość zdzieranej wierzchniej warstwy gleby.	Liczbowy	0.05 m 0.167stopy
Szerokość usuwania warstwy wierzchniej	Określa szerokość obszaru zdzieranej wierzchniej warstwy gleby.	Liczbowy	5m 16.67stopy
Skarpa wewnętrzna	Domyślna skarpa wewnętrzna przedłużenia obszaru zdzierania od pierwotnego punktu rzutowania do początku zbocza.	Liczbowy	-2 (:1)
Skarpa zewnętrzna	Skarpa zewnętrzna przeznaczona do profilowania od spodu obszaru zdzierania do istniejącego gruntu.	Liczbowy, dodatni	2 (:1)

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Szerokość usuwania warstwy wierzchniej	Można używać do zastąpienia stałej szerokości zdzierania i powiązania z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja
Istniejąca powierzchnia	Nazwa istniejącej powierzchni, do której ma sięgać profilowanie od spodu obszaru zdzierania. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie.	Wymagany

Parametry wyjściowe

Brak.

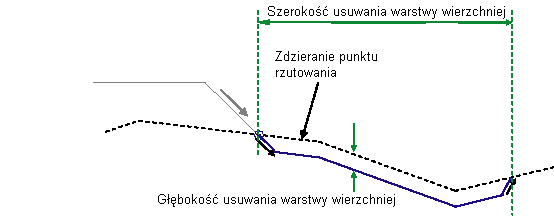

Zachowanie

Ten podzespół powoduje wstawienie równoległych połączeń definiujących spód warstwy zdzierania pod określoną powierzchnią. Usuwanie warstwy wierzchniej rozpoczyna się w punkcie wstawiania, tuż pod określoną powierzchnią. Połączenie skarpy wewnętrznej umieszczane jest od punktu wstawiania do boku określonego w parametrach wejściowych. Połączenie to rysowane jest do momentu, gdy różnica rzędnych między jego najniższym punktem a terenem istniejącym jest równa „głębokości usuwania warstwy wierzchniej”.

Podobnie, z punktu wstawiania rysowane jest połączenie od powierzchni wierzchniej warstwy gleby, z odsunięciem określonym w parametrze „szerokość usuwania warstwy wierzchniej”. Ponownie, połączenie to ma taką głębokość, aby różnica rzędnych na dole połączenia, w odniesieniu do powierzchni wierzchniej warstwy gleby, była równa głębokości usuwania warstwy wierzchniej.

Teraz wstawiany jest szereg połączeń równoległych do określonej powierzchni wierzchniej warstwy gleby; łączą one dwa nowe połączenia wspomniane powyżej, definiując usuwaną warstwę wierzchnią.

Aby wstawić połączenia pionowe w punkcie wstawiania oraz na drugim końcu usuwanej warstwy, należy ustawić wartości skarpy wewnętrznej i skarpy zewnętrznej na zero.

Działanie w trybie układu

W trybie układu na podstawie parametrów wejściowych dodawane są połączenia skarpy wewnętrznej i zewnętrznej. Dodawana jest linia pozioma reprezentująca warstwę zdzierania; linia ta łączy najniższe punkty tych dwóch połączeń.

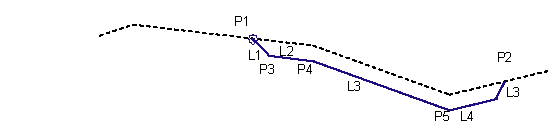

Kody punktu, połączenia i kształtu

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt/połączenie	Kody	Opis
P2	Pas_rzutowania	Punkt rzutowania połączenia zewnętrznej skarpy zdzierania
Wszystkie połączenia	Zdzieranie	Połączenia zdzierania
