NakładkaPoszerzenieDoNachylenia1

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi góry warstwy nałożonej.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr	Opis	Rodzaj	Wartość domyślna
Odsunięcie punktu próbkowania	Odsunięcie punktu próbkowania, który może znajdować się gdziekolwiek pomiędzy punktem wstawienia a następnym punktem zmiany nachylenia istniejącej powierzchni drogi. Typową lokalizacją punktu próbkowania jest korona drogi lub (jeśli droga nie ma korony) przeciwległa krawędź jezdni.	Liczbowy	0.0
Odsunięcie punktu wewnętrznego	Odsunięcie punktu wstawienia, znajdującego się zazwyczaj na krawędzi jezdni, tam gdzie planowane jest rozszerzenie.	Liczbowy	0.0
Głębokość warstwy nałożonej	Głębokość warstwy nałożonej nad istniejącym nachyleniem końcowym	Liczbowy, dodatni	0.100 m 0.30 stopy
Szerokość	Szerokość poszerzanego pasa ruchu	Liczbowy, dodatni	3.6 m 12.0 stopy
Głębokość Naw1	Grubość warstwy Naw1 poszerzenia pasa ruchu; zero oznacza pominięcie	Liczbowy, dodatni	0.025 m 0.083 stopy
Głębokość Naw2	Grubość warstwy Naw2 poszerzenia pasa ruchu; zero oznacza pominięcie	Liczbowy, dodatni	0.025 m 0.083 stopy
Głębokość warstwy podstawowej	Grubość warstwy podstawowej poszerzenia pasa ruchu	Liczbowy, dodatni	0.100 m 0.333 stopy
Głębokość dolnej warstwy nośnej	Grubość dolnej warstwy nośnej poszerzenia pasa ruchu	Liczbowy, dodatni	0.300 m 1.0 stopy

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr	Opis	Stan
Istniejąca powierzchnia	Nazwa powierzchni definiującej istniejącą jezdnię. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie.	Wymagany
Odsunięcie punktu próbkowania	Może być używany do zastąpienia stałej wartości Odsunięcie punktu próbkowania i łączenia tego punktu z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcjonalny
Odsunięcie punktu wewnętrznego	Może być używany do zastąpienia stałej wartości Odsunięcie punktu wewnętrznego i łączenia tego punktu z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcjonalny
Szerokość	Można używać do zastąpienia stałej wartości Szerokość poszerzanego pasa i łączenia krawędzi pasa z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.	Opcja

Parametry wyjściowe

Parametr	Opis	Typ
Nachylenie %	Obliczane nachylenie na istniejącej powierzchni od punktu próbkowania do punktu wewnętrznego.	Liczbowy

Zachowanie

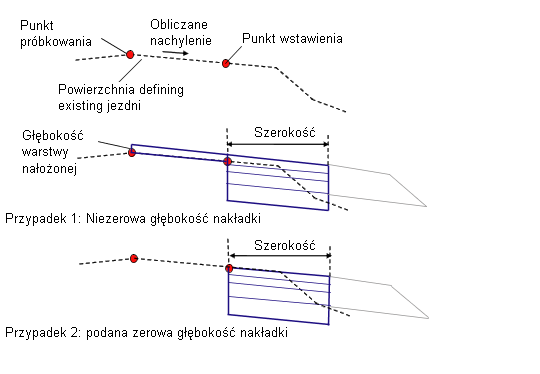

Na istniejącej powierzchni wyznaczane są rzędne punktu próbkowania i punktu wewnętrznego oraz obliczane jest nachylenie od punktu próbkowania do punktu wewnętrznego. Nad istniejącym pasem, przy tym samym nachyleniu i danej głębokości warstwy nałożonej, dodawana jest warstwa nałożona. Poprzez nałożenie na istniejące nachylenie co najmniej jednego połączenia tworzony jest zamknięty kształt warstwy nałożonej. Poszerzany pas dołączany jest na zewnątrz warstwy nałożonej, przy Odsunięciu wewnętrznym, przy wykorzystaniu obliczonego nachylenia.

Końcówki warstw nawierzchni drogi zamykane są obustronnie pionowymi połączeniami. Wstawiane jest także pojedyncze pionowe połączenie, biegnące od wewnętrznej krawędzi dolnej warstwy nośnej do istniejącej powierzchni.

Działanie w trybie układu

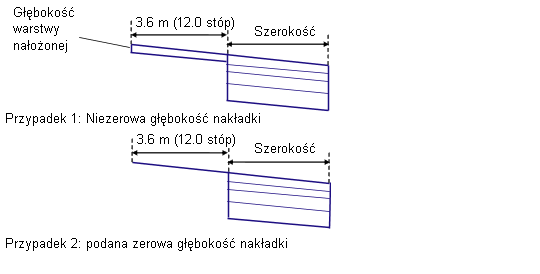

W trybie układu podzespół dołączany jest do jakiegokolwiek dogodnego punktu. Wyświetlana jest warstwa nałożona o jednolitej głębokości i szerokości 3,6 m lub 12 stóp i nachyleniu -2%. Poszerzany pas o danej szerokości, głębokości i nachyleniu -2% rozciąga się od krawędzi warstwy nałożonej.

W trybie modelowania kształty dopasowują się do rzeczywistych warunków, określonych przez punkt próbkowania, punkt wewnętrzny i istniejącą powierzchnię.

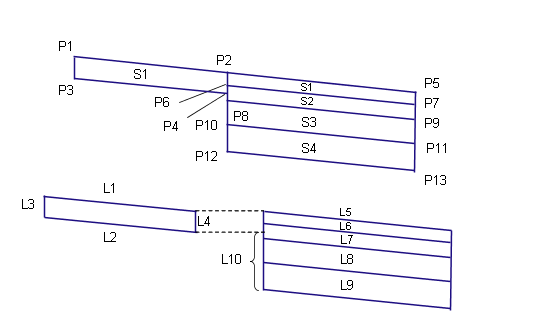

Kody punktów, połączeń i kształtów

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt	Kod	Opis
P5	ETW	Zewnętrzna krawędź poszerzanego pasa ruchu na nachyleniu końcowym
P7	ETW_Pave1	Zewnętrzna krawędź poszerzanego pasa ruchu na Naw1
P9	ETW_Pave2	Zewnętrzna krawędź poszerzanego pasa ruchu na Naw2
P11	KJ_Warstwa_podstawowa	Zewnętrzna krawędź poszerzanego pasa ruchu na warstwie podstawowej
P13	KJ_Noś	Zewnętrzna krawędź poszerzanego pasa ruchu na dolnej warstwie nośnej
L1, L5	Top, Pave	Powierzchnia nachylenia końcowego
L2	Warstwa nałożona	Nałożone połączenia na istniejącej powierzchni Należy zauważyć, że pomiędzy punktami P3 i P4 może istnieć więcej połączeń.
L6	Pave1
L7	Pave2
L8	Warstwa podstawowa
L9	Dolna warstwa nośna, Rzędna odniesienia
L10	Rzędna odniesienia
S1	Warstwa nałożona	Obszar pomiędzy warstwą nałożoną i istniejącym pasem
S2	Pave1
S3	Pave2
S4	Warstwa podstawowa
S5	Dolna warstwa nośna
