Ten podzespół jest używany do wstawienia pasa rozdzielającego w osi z asymetrycznymi barierami po obu stronach osi i ze skośnym spodem z opcjonalnym klinem.
Struktura nawierzchni drogi jest zgodna ze standardami podanymi w temacie „Struktura nawierzchni drogi sekcji utwardzonych” w pomocy do programu Autodesk Civil 3D.
Dołączenie
Punkt dołączenia znajduje się w środku pasa rozdzielającego. Pas rozdzielający jest umieszczony z dowolnej strony z odpowiednimi komponentami ustalonymi za pomocą parametrów wejściowych.

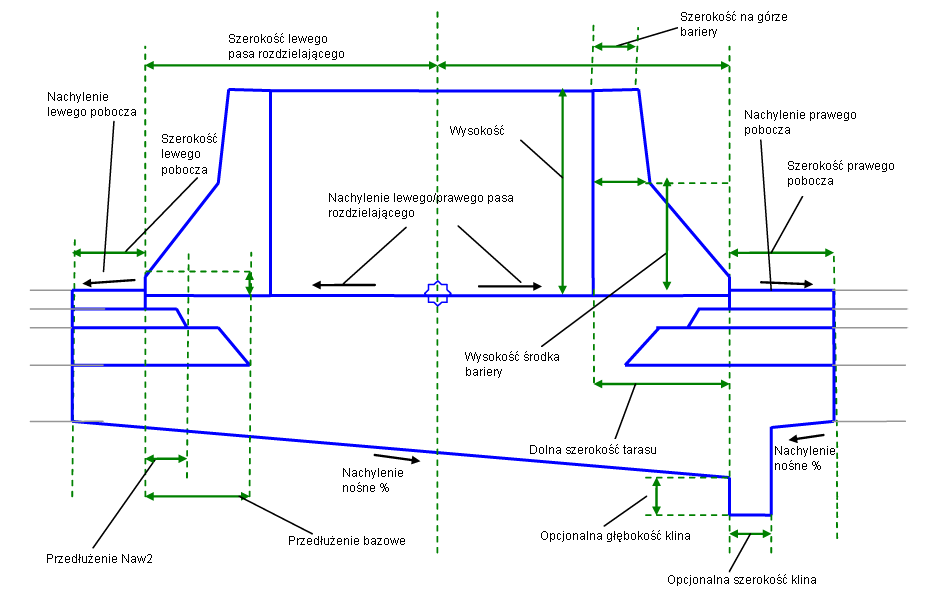

Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
| Parametr | Opis | Rodzaj | Wartość domyślna |
|---|---|---|---|
| Szerokość lewego pasa rozdzielającego | Szerokość pasa rozdzielającego po lewej stronie punktu dołączenia łącznie z powierzchnią bariery | Liczbowy, dodatni |
2.0 m 6.0 stopy |
| Szerokość prawego pasa rozdzielającego | Szerokość pasa rozdzielającego po prawej stronie punktu dołączenia łącznie z powierzchnią bariery | Liczbowy, dodatni |
2.0 m 6.0 stopy |
| Punkt korony w środku | Określa, że punkt dołączenia zostanie zakodowany jako Korona | Tak/Nie | Nie |
| Lewe nachylenie poprzeczne pasa rozdzielającego | Nachylenie poprzeczne pasa rozdzielającego po lewej stronie punktu dołączenia | Liczbowy | 0% |
| Prawe nachylenie pasa rozdzielającego | Nachylenie poprzeczne pasa rozdzielającego po prawej stronie punktu dołączenia | Liczbowy | 0% |
| Opcja bariery | Określa umieszczenie bariery po lewej lub po prawej stronie | Ciąg: (a) Brak, (b) Obie strony, (c) Prawa, (d) Lewa | Obie strony |
| Szerokość na górze bariery | Szerokość górnej części bariery | Liczbowy, dodatni |
0.15 m 0.5 stopy |
| Szerokość w środku bariery | Szerokość części środkowej bariery | Liczbowy, dodatni |
0.225 m 0.75 stopy |
| Wysokość krawężnika | Wysokość krawężnika na dole bariery | Liczbowy, dodatni |
0.075 m 0.25 stopy |
| Szerokość dolna bariery | Szerokość spodu bariery | Liczbowy, dodatni |
0.6 m 2.0 stopy |
| Wysokość bariery | Wysokość do góry bariery | Liczbowy, dodatni |
0.9 m 3.0 stopy |
| Wysokość środka bariery | Wysokość do środka bariery | Liczbowy, dodatni |
0.45 m 1.5 stopy |
| Odsunięcie wysokości pobocza | Różnica rzędnej punktu krawędzi pasa rozdzielającego względem krawędzi pobocza utwardzonego | Liczbowy |
0.015 m 0.05 stopy |
| Szerokość lewego pobocza | Szerokość od lewego pobocza od wewnętrznej krawędzi nawierzchni do punktu początkowego pasa rozdzielającego Można wprowadzić zero, jeśli po lewej stronie nie jest potrzebne pobocze. | Liczbowy, dodatni |
1.2 m 4.0 stopy |
| Domyślne nachylenie lewego pobocza | Domyślne nachylenie poprzeczne powierzchni pobocza. Ta wartość jest używana, jeśli nie jest używane nachylenie przechyłki lub jeśli nie jest ono określone dla linii trasowania linii bazowej. | Liczbowy, dodatni | -2% |
| Lewe pobocze - Użyj nachylenia przechyłki | Określa użycie nachylenia ze specyfikacji przechyłki zdefiniowanej na linii trasowania linii bazowej |
Lista wyboru:
|
Tak |
| Szerokość prawego pobocza | Szerokość od prawego pobocza od wewnętrznej krawędzi nawierzchni do punktu początkowego pasa rozdzielającego Można wprowadzić zero, jeśli po prawej stronie nie jest potrzebne pobocze. | Liczbowy, dodatni |
1.2 m 4.0 stopy |
| Domyślne nachylenie prawego pobocza | Domyślne nachylenie poprzeczne powierzchni prawego pobocza. Ta wartość jest używana, jeśli nie jest używane nachylenie przechyłki lub jeśli nie jest ono określone dla linii trasowania linii bazowej. | Liczbowy, dodatni | -2% |
| Prawe pobocze - Użyj nachylenia przechyłki | Nakazuje użycie nachylenia pochodzącego ze specyfikacji przechyłki zdefiniowanej na linii trasowania linii bazowej. |
Lista wyboru:
|
Tak |
| Kierunek nachylenia pobocza | Określa, czy pobocze nachylone jest w kierunku przeciwnym do korony, czy w kierunku korony |
Lista wyboru:
|
Z dala od korony |
| Nachylenie dolnej warstwy nośnej | Nachylenie poprzeczne warstwy nośnej od każdego końca w kierunku środka. Jeśli został wybrany opcjonalny dren, wówczas jest to nachylenie poprzeczne w kierunku tego punktu. | Liczbowy | -4% |
| Dren | Określa dodanie drenu poniżej jednej z barier. | Ciąg: (a) Brak, (b) Pod lewą barierą, (c) Pod prawą barierą | Pod prawą barierą |
| Szerokość klina | Szerokość dna opcjonalnego klina | Liczbowy, dodatni |
0.3 m 1.0 stopy |
| Głębokość klina | Głębokość opcjonalnego klina na krótszej stronie. | Liczbowy, dodatni |
0.3 m 1.0 stopy |

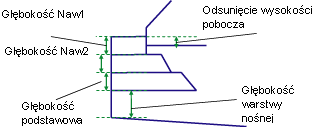

| Głębokość Naw1 po lewej stronie | Głębokość między pochyleniem końcowym a Naw1 dla lewego pobocza | Liczbowy, dodatni |
0.025 m 0.083 stopy |
| Głębokość Naw2 po lewej stronie | Głębokość materiału nawierzchni drugiego poziomu pobocza dla lewego pobocza | Liczbowy, dodatni |
0.025 m 0.083 stopy |
| Głębokość podłoża po lewej stronie | Głębokość warstwy podstawowej (między Naw2 i warstwą nośną) dla lewego pobocza | Liczbowy, dodatni |
0.100 m 0.333 stopy |
| Głębokość warstwy nośnej po lewej stronie | Głębokość warstwy nośnej przy lewej wewnętrznej krawędzi nawierzchni (początek lewego pobocza). Jeśli szerokość pobocza jest ustawiona jako zero, to jest to głębokość warstwy nośnej przy lewym końcu pasa rozdzielającego. | Liczbowy |
0.300 m 1.0 stopy |
| Przedłużenie Naw2 po lewej stronie | Szerokość, o którą warstwa Naw2 jest przedłużona poza krawędź utwardzonego pobocza po lewej stronie pasa rozdzielającego. Jest podawana, nawet jeśli ustawiono zerową szerokość lewego pobocza. | Liczbowy, dodatni |
0.1 m 0.33 stopy |
| Przedłużenie bazowe po lewej stronie | Szerokość, o którą warstwa podstawowa jest przedłużona poza krawędź utwardzonego pobocza po lewej stronie pasa rozdzielającego. Jest podawana, nawet jeśli ustawiono zerową szerokość lewego pobocza. | Liczbowy, dodatni |
0.25 m 0.83 stopy |
| Głębokość Naw1 po prawej stronie | Głębokość między nachyleniem końcowym a Naw1 dla prawego pobocza | Liczbowy, dodatni |
0.025 m 0.083 stopy |
| Głębokość Naw2 po prawej stronie | Głębokość materiału nawierzchni drugiego poziomu dla prawego pobocza | Liczbowy, dodatni |
0.025 m 0.083 stopy |
| Głębokość podłoża po prawej stronie | Głębokość warstwy podstawowej (między Naw2 a warstwą nośną) dla prawego pobocza | Liczbowy, dodatni |
0.100 m 0.333 stopy |
| Głębokość warstwy nośnej po prawej stronie | Głębokość warstwy nośnej przy prawej wewnętrznej krawędzi nawierzchni (początek prawego pobocza) Jeśli szerokość pobocza jest ustawiona jako zero, to jest to głębokość warstwy nośnej w prawym końcu pasa rozdzielającego. | Liczbowy |
0.300 m 1.0 stopy |
| Przedłużenie Naw2 po prawej stronie | Szerokość, o jaką warstwa Naw2 jest przedłużona poza krawędź utwardzonego pobocza po prawej stronie pasa rozdzielającego. Jest podawana, nawet jeśli ustawiono zerową szerokość prawego pobocza | Liczbowy, dodatni |
0.1 m 0.33 stopy |
| Przedłużenie bazowe po prawej stronie | Szerokość, o jaką warstwa bazowa jest przedłużona poza krawędź utwardzonego pobocza po prawej stronie pasa rozdzielającego. Jest podawana, nawet jeśli ustawiono zerową szerokość prawego pobocza. | Liczbowy, dodatni |
0.25 m 0.83 stopy |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
|
Szerokość lewego pobocza utwardzonego |
Można używać do nadpisania stałej wartości parametru Szerokość pobocza po lewej stronie i do łączenia wewnętrznej krawędzi pobocza z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. |
Opcja |
|
Szerokość prawego pobocza utwardzonego |
Można używać do nadpisania stałej wartości parametru Szerokość pobocza po prawej stronie i do łączenia wewnętrznej krawędzi pobocza z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. |
Opcja |
Parametry wyjściowe
|
Parametr |
Opis |
Rodzaj |
|---|---|---|
|
Oś obrotu przechyłki |
Wskazuje, czy podzespół obsługuje obliczanie osi obrotu. Aby wyświetlić opis parametru, w oknie właściwości ustaw wskaźnik na parametrze. Aby uzyskać więcej informacji, zobacz Korekty linii nachylenia profilu podczas tworzenia przechyłki. |
Statyczne (opis) |
|
Wysokość bariery |
Wysokość do góry bariery. |
Liczbowy, dodatni |
|
Nachylenie lewego pobocza |
Nachylenie lewego pobocza utwardzonego |
Liczbowy, dodatni |
|
Nachylenie prawego pobocza |
Nachylenie prawego pobocza utwardzonego |
Liczbowy, dodatni |
|
Maksymalna głębokość pasa rozdzielającego |
Głębokość pasa rozdzielającego w najgłębszym punkcie w pobliżu położenia opcjonalnego klina. |
Liczbowy |
Zachowanie
Ten podzespół jest wstawiany po obu stronach punktu dołączenia, zaczynając od łączy pasa rozdzielającego i przy użyciu lewej/prawej szerokości pasa rozdzielającego i innych parametrów. Krawędź utwardzonego pobocza zostanie umiejscowiona (po prawej i lewej stronie) przy użyciu wartości parametru Odsunięcie wysokości pobocza. Na zewnątrz od punktu dołączenia wstawiane jest nachylenie końcowe pobocza o danej szerokości pobocza i nachyleniu pobocza. Łącze warstwy nośnej jest wstawiane od skrajnego zewnętrznego punktu na poboczach utwardzonych, zaczynając od położenia „Głębokość warstwy nośnej” odpowiednio dla lewej i prawej strony poniżej nachylenia końcowego.
Połączenia powierzchni Naw1, Naw2 i powierzchni bazowej wstawiane są na danych głębokościach równolegle do nachylenia końcowego. Jeśli wartości przedłużeń odpowiednich warstw są niezerowe, każda warstwa wydłużana jest o daną odległość poza punkt zawiasu pobocza. Każda warstwa powinna mieć co najmniej taką szerokość jak warstwa położona powyżej.
Na koniec dodawane są łącza bariery od końca pasa rozdzielającego przy użyciu wartości parametrów: szerokość dolna bariery, wysokość, szerokość w środku, wysokość środka i wysokość krawężnika.
Obsługa osi obrotu przechyłki
Ten podzespół działa tylko z typami jezdni, które mają metody obrotu krawędzi pasa rozdzielającego i obróbkę pasa rozdzielającego z zachowaniem kształtu pasa rozdzielającego. Użycie tego podzespołu z inną metodą obrotu lub z obróbką zniekształconego pasa rozdzielającego da wynik równoważny z parametrem krawędzie pasa rozdzielającego z zachowaniem kształtu pasa rozdzielającego.
Działanie trybu układu
W trybie układu wyświetlane są przez ten podzespół wszystkie łącza przy użyciu domyślnych wartości różnych parametrów wejściowych.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
| Rodzaj | Kody | Opis |
|---|---|---|
| P1 | Crown | Punkt wstawienia, zazwyczaj w osi |
| P2, P3 | KPU | Krawędź pobocza utwardzonego na górnych łączach |
| P4, P5 | Pas rozdzielający | Krawędź pasa rozdzielającego |
| P6, P7 | KPU_Naw1 | Krawędź pobocza utwardzonego na Naw1 |
| P10, P11 | KPU_Naw2 | Krawędź pobocza utwardzonego na Naw2 |
| P14, P15 | KPU_Warstwa_podstawowa | Krawędź pobocza utwardzonego na warstwie podstawowej |
| L1, L2, L17, L18 | Góra | Łącze górne na części pasa rozdzielającego łącznie z barierami |
| L3-L7; L19-L23 | Bariera | Łącza barier |
| L8, L24 | Top, Pave | |
| L9, L25 | Pave1 | Dół pierwszej warstwy nawierzchni |
| L10, L26 | Pave2 | Dół drugiej warstwy nawierzchni |
| L11, L27 | Warstwa podstawowa | Dół warstwy podstawowej |
| L12, L14, L16 | Dolna warstwa nośna | Dół warstwy nośnej |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Warstwa podstawowa | |
| S4 | Dolna warstwa nośna | |
| S5 | Bariera |

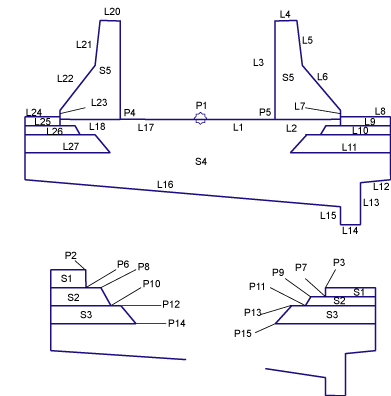

Schemat kodowania
