Ten podzespół tworzy rów z płaskim dnem o równych skarpach bocznych z możliwością zastosowania dwóch typów powierzchni; wykorzystywana będzie skarpa określona dla powierzchni, pod którą się znajduje. Dostępne są maksymalnie trzy warstwy materiału zasypki. Szerokość rowu jest ustalana za pomocą szerokości określanej przez użytkownika i minimalnego pokrycia rury.
Dołączenie
Punkt dołączenia znajduje się na powierzchni docelowej, w środku rowu.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
| Parametr | Opis | Rodzaj | Wartość domyślna |
|---|---|---|---|
| Stok boczny | Nachylenie stoków bocznych rowu (X : 1) | Liczbowy, dodatni | 3 : 1 |
| Grubość podsypki | Głębokość warstwy podsypki | Liczbowy, dodatni | 0.0 |
| Minimalne pokrycie specjalnej zasypki | Minimalna ilość pokrycia specjalnej zasypki umieszczona nad najwyższą rurą. Rura jest mierzona od jej górnej średnicy zewnętrznej. | Liczbowy, dodatni | 0.0 |
| Minimalna głębokość specjalnej zasypki | Minimalna głębokość specjalnej zasypki poniżej najniższej rury. Rura jest mierzona od jej dolnej średnicy zewnętrznej. | Liczbowy, dodatni | 0.0 |
| Szerokość | Szerokość dna rowu | Liczbowy, dodatni |
2.0 m 6.0 stopy |
| Odsunięcie sieci rurociągów 1 | Odsunięcie od zewnętrznej krawędzi rury do skarpy bocznej rowu | Liczbowy, dodatni | 0.0 |
| Odsunięcie sieci rurociągów 2 | Odsunięcie od zewnętrznej krawędzi rury do skarpy bocznej rowu | Liczbowy, dodatni | 0.0 |
| Skalista skarpa boczna | nachylenie skarp bocznych rowu skalistego (X : 1) | Liczbowy, dodatni | 1 : 1 |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
| Parametr | Opis | Stan |
|---|---|---|
| Istniejąca powierzchnia | Istniejąca powierzchnia gruntu, z którą zostaną połączone skarpy boczne. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie. | Wymagany |
| Powierzchnia skalista | Powierzchnia skalista, z którą zostaną połączone skarpy boczne. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie. | Opcja |
| Sieć rurociągów 1 | Używany w celu określenia sieci rurociągów 1. Następujące typy obiektów można używać jako obiekty docelowe w przypadku określania tej sieci rurociągów: sieci rurociągów. | Wymagany |
| Sieć rurociągów 2 | Używany w celu określenia sieci rurociągów 2. Następujące typy obiektów można używać jako obiekty docelowe w przypadku określania tej sieci rurociągów: sieci rurociągów. | Opcja |
Parametry wyjściowe
Brak.
Zachowanie

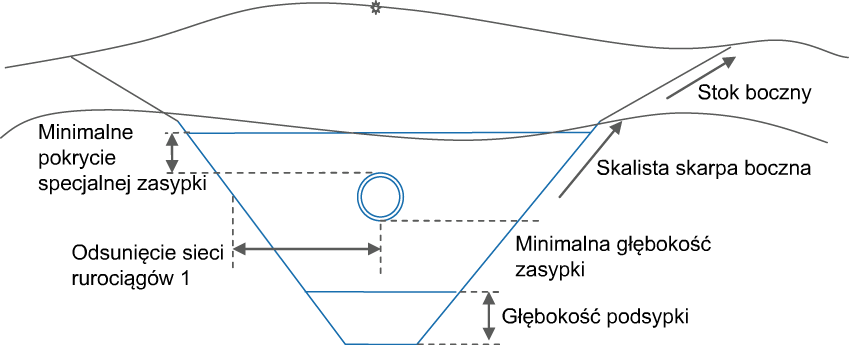

W obydwu przypadkach podzespół określa dno głębokości rowu i jego szerokość w oparciu o położenie rury lub rur w określonych sieciach. Wartość Minimalne pokrycie specjalnej zasypki jest określana od górnej zewnętrznej średnicy najwyższej rury wykrytej w próbkowanym przekroju. Wartość Minimalna głębokość specjalnej zasypki jest określana za pomocą dolnej zewnętrznej średnicy najniższej rury wykrytej w próbkowanej pikiecie. W zależności od tego, pod którą powierzchnią znajduje się skarpa boczna, używana jest odpowiednia skarpa (skalista lub zwykła).
Przypadek 1: Wybrana pojedyncza sieć rurociągów

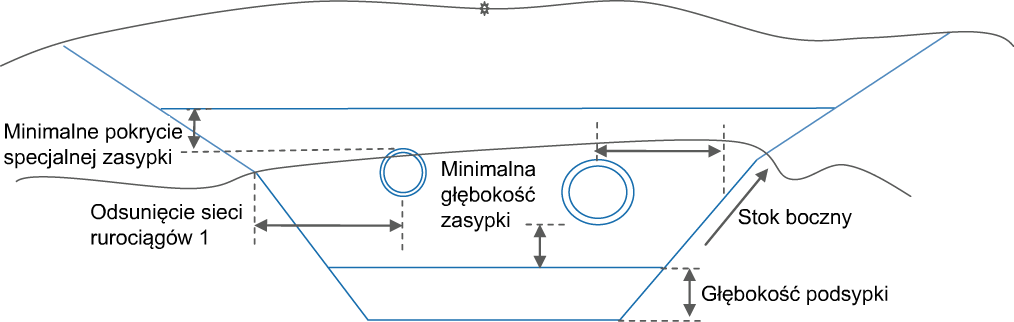

W przypadku wybrania tylko Sieci rurociągów 1, za pomocą podzespołu zostanie przeszukany obszar w odległości 3 stóp (1 metra) na lewo i na prawo od sterującej linii bazowej w celu wyszukania osi rury w próbkowanej pikiecie. Zastosowanie wartości parametru Odsunięcie sieci rurociągów 1 do obydwu stron umożliwia określenie szerokości rury lub minimalnej szerokości, w zależności od tego, która wartość jest mniejsza. Wartość odsunięcia jest stosowana od zewnętrznej ściany rury, tak jak pokazano na ilustracji. Dno rowu jest określane za pomocą dolnej zewnętrznej średnicy rury dodanej do Minimalnej głębokości specjalnej zasypki i dodanej do Głębokości podsypki.
Przypadek 2: Wybrane dwie sieci rurociągów
W przypadku wybrania dwóch sieci rurociągów przyjmuje się, że Sieć rurociągów 1 znajduje się po lewej stronie linii bazowej, a Sieć rurociągów 2 — po prawej stronie linii trasowania. Głębokość materiału Minimalnej głębokości specjalnej zasypki jest określana za pomocą wyższej z dwóch górnych zewnętrznych średnic rur dodanej do wartości Minimalnego pokrycia specjalnego zasypki. Dno rowu jest określane za pomocą niższej z dwóch dolnych zewnętrznych średnic rur dodanej do Minimalnej głębokości specjalnej zasypki i dodanej do Głębokości podsypki.
Działanie w trybie układu
W trybie układu ten podzespół rysuje rów, tak jak pokazano na poprzednich ilustracjach.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
| Punkt/połączenie | Kody | Opis |
|---|---|---|
| P1, P2 | Rów_Spód | |
| P3, P4 | Rów_Rzutowanie | |
| P5, P6 | Rów_Podłoże | |
| P7, P8 | Rów_Zasypka | |
| L1 - L9 | Rzędna odniesienia rowu | |
| L5 | Rów_Spód | |
| L1,L9 | Rów_Rzutowanie | |
| L1, L9, L10 | Rów_Zasypka | |
| L1, L2, L3, L7, L8, L9, L11 | Rów_Podłoże | |
| S1 | Rów_Podłoże | |
| S2 | Rów_Zasypka | Zasypka rowu minus powierzchnia rur |

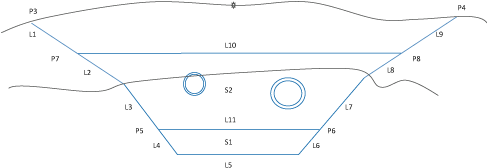

Schemat kodowania
