Ten podzespół wstawia szyny, podkład, podsypkę i podsypkę dodatkową linii kolejowej jednotorowej.
Po wprowadzeniu tego podzespołu należy po lewej i prawej stronie wstawić podzespół rzutowania zamykający istniejący teren w przypadkach wykopu i nasypu.
Ten podzespół zaprojektowano w celu wizualizacji i zademonstrowania możliwości modelowania korytarza w przypadku zastosowań kolejowych. Nie jest on przeznaczony do wykorzystania podczas wykonywania rzeczywistych projektów.

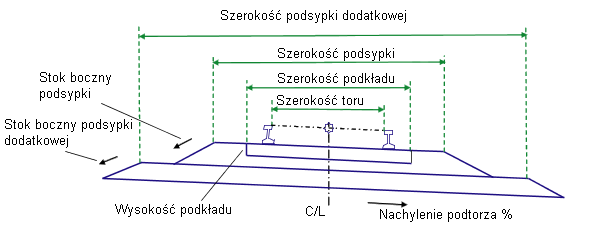

Dołączenie
Punkt dołączenia znajduje się nad osią podkładu, w odległości równej wysokości szyny.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Nachylenie podtorza % |
Nachylenie podtorza (w %) |
Liczbowy |
0 (%) |
|
Szerokość toru |
Szerokość toru pomiędzy wewnętrznymi, bocznymi powierzchniami szyn. Szyny umieszczane są symetrycznie względem linii trasowania osi. |
Liczbowy, dodatni |
1.435 m 4.7083 stopy (4’ 8-1/2”) |
|
Szerokość podkładu |
Szerokość podkładu, umieszczonego symetrycznie względem osi. |
Liczbowy, dodatni |
2.4 m 8.0 stopy |
|
Wysokość podkładu |
Wysokość podkładu |
Liczbowy, dodatni |
0.200 m 0.67 stopy |
|
Szerokość podsypki |
Górna szerokość warstwy podsypki, umieszczanej symetrycznie względem osi. |
Liczbowy, dodatni |
3.6 m 12.0 stopy |
|
Grubość podsypki |
Grubość warstwy podsypki od nachylenia końcowego |
Liczbowy, dodatni |
0.3 1.0 stopy |
|
Stok boczny podsypki |
Stok boczny (x : 1) warstwy podsypki |
Liczbowy, dodatni |
2 (: 1) |
|
Szerokość podsypki dodatkowej |
Górna szerokość warstwy podsypki dodatkowej, umieszczanej symetrycznie względem osi |
Liczbowy, dodatni |
6.6 m 22.0 stopy |
|
Grubość podsypki dodatkowej |
Grubość warstwy podsypki dodatkowej |
Liczbowy, dodatni |
0.3 1.0 stopy |
|
Stok boczny podsypki dodatkowej |
Stok boczny warstwy podsypki dodatkowej |
Liczbowy, dodatni |
2 (: 1) |
Parametry obiektów docelowych
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
Parametry docelowe: brak
Parametry wyjściowe
Brak.
Zachowanie
Obliczane są oraz umieszczane w oparciu o wprowadzone wartości parametrów wejściowych: połączenia szyn, podkładu, podsypki i podsypki dodatkowej W przypadku niezerowego Nachylenia podtorza %, rzędna profilu korytarza utrzymywana jest na środku szyny znajdującej się na niższej stronie. Połączenia nachylenia końcowego, podkładu, podsypki i podsypki dodatkowej utrzymywane są przy Nachyleniu podtorza %.
Działanie w trybie układu
W trybie układu wyświetlane są przez podzespół połączenia nachylenia końcowego, podkładu, podsypki, podsypki dodatkowej i stoków bocznych.

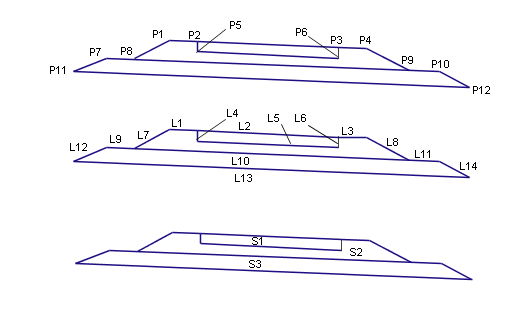

Stałe
|
Punkt, połączenie lub kształt |
Stała |
Opis |
|---|---|---|
|
P1, P4 |
EBS |
Krawędź pobocza podsypki |
|
P2, P3 |
ESL |
Krawędź podkładu |
|
P8,P9 |
Rzutowanie_Obciąż |
Punkt rzutowania warstwy podsypki |
|
P7, P10 |
ESBS |
Krawędź pobocza podsypki dodatkowej |
|
P11, P12 |
Podsypka_Prześwit |
Punkt rzutowania warstwy podsypki dodatkowej |
|
Wszystkie punkty szyny |
R1, R2, ..… |
Kolejno numerowane w przypadku połączenia wzdłużnego (nie pokazano na schemacie) |
|
L1, L3 |
Góra, Podsypka |
Nachylenie końcowe warstwy podsypki |
|
L2 |
Góra, Podkład |
Nachylenie końcowe góry podkładu |
|
L4, L6 |
Podkład |
Boki podkładu |
|
L7, L8 |
Góra, Podsypka |
Stoki boczne warstwy podsypki |
|
L10 |
Podsypka |
Spód podsypki |
|
L9, L11, L12, L14 |
Góra, Podsypka dodatkowa |
Nachylenie końcowe na warstwie podsypki dodatkowej |
|
L13 |
Podsypka dodatkowa |
Spód podsypki dodatkowej |
|
S1 |
Podkład |
|
|
S2 |
Podsypka |
|
|
S3 |
Podsypka dodatkowa |
|
|

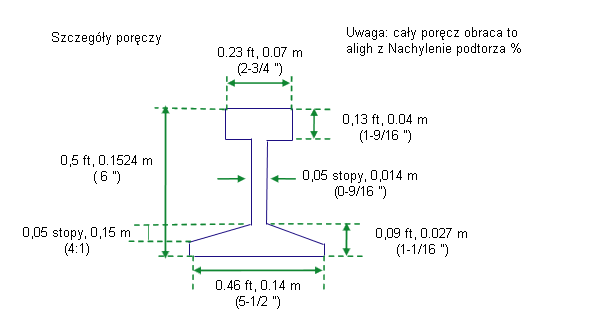

Kontury szyn |
Szyna |
Nie pokazano na diagramie |
Schemat kodowania
