Ten podzespół powoduje wstawienie kształtu trapezoidalnego z parametrami i kodami, które można w szerokim zakresie modyfikować.
Korzystając z parametrów przechyłki nachylenia, można wykorzystać ten kształt jako pas ruchu albo pobocze. Szerokość i rzędna krawędzi zewnętrznej mogą być obliczane na podstawie opcjonalnej linii trasowania i profilu. W wypadku ułożenia na sobie wielu kształtów, nachylenie dolne może pełnić rolę nachylenia górnego następnego kształtu Jeśli kształty ułożone są obok siebie, głębokość zewnętrzna kształtu może być wykorzystana jako głębokość wewnętrzna następnego podzespołu. Kody punktu, połączenia i kształtu nie są zdefiniowane, dzięki czemu kształt może reprezentować różne materiały w różnych sytuacjach.
Załącznik
Punkt dołączenia znajduje się na wewnętrznej krawędzi kształtu.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
| Nachylenie dna | 0.042 | ||
| Głębokość zewnętrzna | 0.500 | ||
| Nachylenie górne | -0.020 | ||
|
Bok |
Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia. |
Lewy/prawy |
Prawy |
|
Szerokość |
Szerokość od punktu dołączenia do zewnętrznego punktu pobocza |
Liczbowy |
2.4 m 8.0 stopy |
| Domyślne nachylenie poprzeczne | Domyślne nachylenie poprzeczne powierzchni kształtu. Ta wartość jest używana, jeśli nie jest używane nachylenie przechyłki lub jeśli nie jest ono określone dla linii trasowania linii bazowej. |
Liczbowy |
-2.0% |
| Użyj nachylenia przechyłki |
Określa zastosowanie nachylenia przechyłki |
Lista wyboru | Nie |
| Kierunek nachylenia |
Określa, czy kształt pochylony jest w kierunku przeciwnym do korony, czy w kierunku korony |
Lista wyboru | Z dala od korony |
|
Głębokość wewnętrzna |
Głębokość w punkcie dołączenia. |
Liczbowy, dodatni |
0.25 m 1.0 stopa |
|
Głębokość zewnętrzna |
Głębokość naprzeciwko punktu dołączenia |
Liczbowy, dodatni |
0.125 m 0.5 stopy |
|
Najwyższy kod wewnętrzny |
Kod punktu zdefiniowany przez użytkownika |
||
|
Najwyższy kod zewnętrzny |
Kod punktu zdefiniowany przez użytkownika |
||
|
Najniższy kod wewnętrzny |
Kod punktu zdefiniowany przez użytkownika |
||
|
Najniższy kod zewnętrzny |
Kod punktu zdefiniowany przez użytkownika |
||
|
Najwyższy kod połączenia |
Kod połączenia zdefiniowany przez użytkownika |
||
|
Najniższy kod połączenia |
Kod połączenia zdefiniowany przez użytkownika |
||
|
Kod kształtu |
Kod kształtu zdefiniowany przez użytkownika |
Parametry obiektów docelowych
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Typ przypisania |
Stan |
|---|---|---|
|
Szerokość |
Można używać do zastąpienia stałej wartości szerokości i powiązania krawędzi kształtu z dopasowaniem odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. |
Opcja |
|
Rzędna zewnętrzna |
Można używać do zastąpienia nachylenia normalnego kształtu i powiązania zewnętrznej krawędzi kształtu z rzędną profilu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. |
Opcja |
Parametry wyjściowe
|
Parametr |
Opis |
Rodzaj |
|---|---|---|
|
Nachylenie góry |
Nachylenie górnego połączenia |
Liczbowy |
|
Nachylenie dna |
Nachylenie dolnego połączenia |
Liczbowy |
|
Szerokość |
Szerokość kształtu |
Liczbowy |
|
Głębokość zewnętrzna |
Zewnętrzna głębokość kształtu |
Liczbowy |
Zachowanie

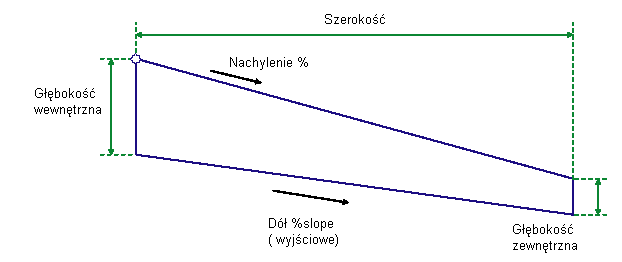

Nachylenie końcowe kształtu wstawiane jest w celu uzyskania zadanej szerokości i % nachylenia po stronie zewnętrznej względem punktu dołączenia. Nachylenie połączenia dolnego obliczane jest na podstawie wewnętrznej i zewnętrznej głębokości kształtu. Kody punktu, połączenia i kształtu są określane na podstawie parametrów wejściowych, będących ciągami zdefiniowanymi przez użytkownika.
Działanie w trybie układu
W trybie układu ten podzespół powoduje wyświetlanie połączeń składających się na kształt normalnej jezdni z koroną, a wartość nachylenia górnego jest równa domyślnemu nachyleniu poprzecznemu.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Rodzaj |
Kod |
Opis |
|---|---|---|
|
P1 |
Najwyższy kod wewnętrzny |
Kod punktu zdefiniowany przez użytkownika |
|
P2 |
Najwyższy kod zewnętrzny |
Kod punktu zdefiniowany przez użytkownika |
|
P3 |
Najniższy kod wewnętrzny |
Kod punktu zdefiniowany przez użytkownika |
|
P4 |
Najniższy kod zewnętrzny |
Kod punktu zdefiniowany przez użytkownika |
|
L1 |
Najwyższy kod połączenia |
Kod połączenia zdefiniowany przez użytkownika |
|
L4 |
Najniższy kod połączenia |
Kod połączenia zdefiniowany przez użytkownika |
|
S1 |
Kod kształtu |
Kod kształtu zdefiniowany przez użytkownika |

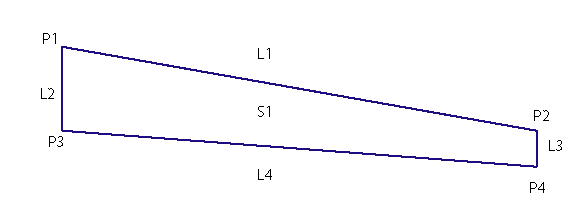

Diagram kodowania
