Nachylenie Działki

Ten podzespół służy do nachylania działek od linii pasa drogowego.

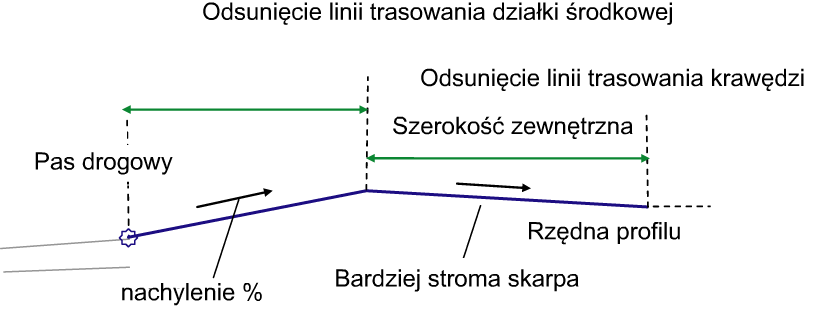

Na poniższym rysunku pokazano przykład użycia podzespołu, gdy docelowa rzędna profilu w tylnej części działki ma wyższą wartość niż punkt dołączenia.

Na poniższym rysunku pokazano przykład użycia podzespołu, gdy punkt dołączenia znajduje się wyżej niż docelowa rzędna profilu w tylnej części działki.

Dołączenie

Punkt dołączenia znajduje się na wewnętrznej krawędzi pasa ruchu na nachyleniu końcowym.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.

Parametr

Opis

Rodzaj

Wartość domyślna

Bok

Wskazuje bok wstawiania podzespołu.

Lewy / Prawy

Prawy

Szerokość wewnętrzna

Szerokość wewnętrzna działki.

Liczbowy, dodatni

3.6 m

12.0 stopy

Szerokość zewnętrzna

Szerokość zewnętrzna działki.

Liczbowy, dodatni

3.6 m

12.0 stopy

Min. nachylenie

Minimalne nachylenie szerokości zewnętrznej działki.

Liczbowy, dodatni

1 %

Parametry docelowe

W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.

Parametr

Opis

Stan

Odsunięcie środka

Można używać do nadpisania stałej wartości parametru Szerokość wewnętrzna i do łączenia środka linii działki z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.

Opcja

Odsunięcie krawędzi

Można używać do nadpisania stałej wartości parametru Szerokość zewnętrzna i łączenia końca linii działki z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe.

Opcja

Rzędna krawędzi

Można używać do nadpisania stałej wartości parametru Rzędna i łączenia końca linii działki z rzędną. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe.

Wymagany

Parametry wyjściowe

Brak.

Zachowanie

Narzędzie zespołu nachylenia działki musi zaczynać się przy pasie drogowym i, podobnie jak podzespół PodstawowaLiniaPrzejścia, będzie utrzymywać nachylenie i zmieniać odsunięcie do środka działki przy domyślnym nachyleniu równym 1%. Użytkownik może wprowadzić wartość nachylenia. W środku działki będzie znajdować się linia trasowania bez profilu. Z tego powodu zespół będzie łączem od pasa drogowego do linii trasowania środka działki o nachyleniu 1%. Następnie linia trasowania środka działki będzie połączona z tyłem działki, który znajduje się na ustalonej rzędnej, na przykład 74,00 stopy. Konieczne jest uzyskanie minimalnego nachylenia 1% również tylnej połowy działki. Z tego powodu musi zostać utworzona reguła stanowiąca, że jeśli nachylenie przedniej części działki wynoszące 1% uniemożliwia osiągnięcie minimalnego nachylenia 1% tylnej połowy działki, to nachylenie tylnej połowy działki musi zostać zmienione na 1%, a nachylenie przedniej połowy działki musi być bardziej strome.

Działanie trybu układu

W trybie układu pas ruchu rysowany jest przez ten podzespół na podstawie parametrów wejściowych. Zostanie użyta wartość 1% jako nachylenie bardziej strome.

Kody punktów, połączeń i kształtów

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt

Kod

Opis

P1

Crown

Korona drogi na nachyleniu końcowym.

P2

Zawias

Punkt zawiasu działki

L1, L2

Góra

Nachylenie końcowe.

Schemat kodowania
