Jest to podzespół ogólnego przeznaczenia umożliwiający wydłużenie połączenia przy określonym nachyleniu od punktu dołączenia do najbliższego przecięcia powierzchni docelowej.
Dołączenie

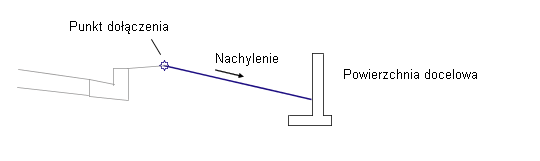

Punkt dołączenia znajduje się na początku połączenia.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Bok |
Określa stronę, po której ma zostać umieszczony podzespół |
Lewy / Prawy |
Prawo |
| Użyj nachylenia przechyłki |
Określa zastosowanie nachylenia przechyłki |
Lista wyboru | Nie |
| Kierunek nachylenia |
Określa, czy połączenie nachylone jest w kierunku przeciwnym do korony, czy w kierunku korony |
Lista wyboru | Z dala od korony |
|
Nachylenie |
Nachylenie połączenia (w %) |
Liczbowy |
2 (%), (lub 2:1) |
|
Dodaj połączenie w |
Określa dodanie połączenia w stanie wykopu, nasypu lub wykopu i nasypu |
Lista wyboru: a) Wykop i nasyp, b)Tylko wykop, c) Tylko nasyp |
Wykop i nasyp |
|
Kody punktu |
Lista kodów powierzchni przypisywanych do zewnętrznej krawędzi połączenia. |
Ciąg oddzielony przecinkiem |
P2 |
|
Kody połączeń |
Lista kodów przypisywanych do połączenia. |
Ciąg oddzielony przecinkiem |
Góra, Rzędna odniesienia |
|
Omiń połączenie |
Ten parametr umożliwia dodanie lub usunięcie łącza powierzchni. |
Tak/Nie |
Nie |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
|
Powierzchnia docelowa |
Nazwa powierzchni, do której jest dołączone połączenie. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej powierzchni: powierzchnie. |
Wymagany |
Parametry wyjściowe
|
Parametr |
Opis |
Rodzaj |
|---|---|---|
|
Odsunięcie początku |
Dodatnie lub ujemne odsunięcie początku połączenia. |
Liczbowy |
|
Rzędna początkowa |
Rzędna początku połączenia. |
Liczbowy |
|
Odsunięcie końcowe |
Dodatnie lub ujemne odsunięcie końca połączenia. |
Liczbowy |
|
Rzędna końcowa |
Rzędna końca połączenia. |
Liczbowy |
Zachowanie
Połączenie jest wydłużane przy określonym nachyleniu w lewo lub prawo od punktu dołączenia do przecięcia powierzchni docelowej.
Połączenie wykopu lub nasypu dodawane jest domyślnie od punktu dołączenia do powierzchni docelowej. Jeśli połączenie należy dodać jedynie w stanie wykopu lub nasypu, należy odpowiednio określić wartość właściwości podzespołu Dodaj połączenie. Jeśli połączenia wykopu i nasypu mają się znajdować na różnych nachyleniach, wówczas podzespół ten należy dodać dwukrotnie w tym samym punkcie dołączenia, najpierw w stanie Tylko wykop, a następnie w stanie Tylko nasyp, przy odpowiednich nachyleniach.
Ten podzespół uwzględnia opcjonalny parametr wejściowy pod nazwą Użyj nachylenia przechyłki, który umożliwia określenie użycia nachylenia przechyłki dla pobocza. Istnieją następujące ustawienia tego parametru: a) Nachylenie pobocza zewnętrznego, b) Nachylenie pobocza wewnętrznego, c) Nachylenie zewnętrznego pasa ruchu, d) Nachylenie wewnętrznego pasa ruchu, e) Brak. Domyślnym ustawieniem jest Brak.
Działanie w trybie układu

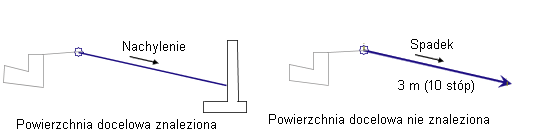

W trybie układu przez podzespół jest podejmowana próba odnalezienia przecięcia połączenia, jeśli przy użyciu poprzedniego podzespołu wstawiono powierzchnię docelową. W przypadku odnalezienia przecięcia wyświetlane jest połączenie o określonym nachyleniu do powierzchni. W przeciwnym razie wyświetlane jest połączenie o określonym nachyleniu biegnące na zewnątrz na odległość 3 metrów lub 10 stóp , zakończone grotem strzałki wskazującej kierunek zewnętrzny.
Kody punktu, połączenia i kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
|
L1 |
Rzutowanie_Wykop |
W przypadku gdy połączenie dodane jest w stanie wykopu. |
|
L1 |
Rzutowanie_Nasyp |
W przypadku gdy połączenie dodane jest w stanie nasypu. |
W razie potrzeby do punktów i połączeń można również dodać inne kody przy użyciu parametrów wejściowych podanych dla tego podzespołu.

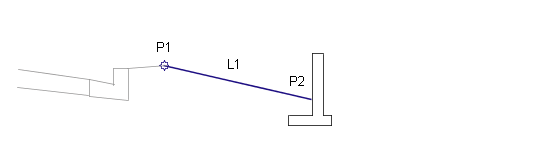

Schemat kodowania
