Za pomocą tego podzespołu wstawiane jest utwardzone oraz nieutwardzone pobocze z wszystkimi warstwami nawierzchni oraz warstwą podstawową warstwą nośną przedłużonymi do punktu pobocza podłoża.
Dołączenie
Punkt dołączenia znajduje się na początku pierwszego połączenia. Jest to podzespół reagujący na kierunek wstawiania. Dodatnie szerokości zwiększają odsunięcie od punktu dołączenia w kierunku wstawiania.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
| Parametr | Opis | Rodzaj | Wartość domyślna |
|---|---|---|---|
| Bok |
Określa wstawianie podzespołu po lewej lub prawej stronie punktu dołączenia. |
Lewa/Prawa | Prawo |
| Głębokość warstwy Nawierzchnia 1 | Głębokość warstwy Nawierzchnia 1. W przypadku braku warstwy Nawierzchnia 1 należy wprowadzić zerową głębokość. | Liczbowy, nieujemny |
0.025 m 0.083 stopy |
| Głębokość warstwy Nawierzchnia 2 | Głębokość warstwy Nawierzchnia 2. W przypadku braku warstwy Nawierzchnia 2 należy wprowadzić zerową głębokość. | Liczbowy, nieujemny |
0.025 m 0.083 stopy |
| Głębokość warstwy Nawierzchnia 3 | Głębokość warstwy Nawierzchnia 3 W przypadku braku warstwy Nawierzchnia 3 należy wprowadzić zerową głębokość. | Liczbowy, nieujemny |
0.025 m 0.083 stopy |
| Głębokość warstwy Nawierzchnia 4 | Głębokość warstwy Nawierzchnia 4. W przypadku braku warstwy Nawierzchnia 4 należy wprowadzić zerową głębokość. | Liczbowy, nieujemny |
0.025 m 0.083 stopy |
| Głębokość warstwy Nawierzchnia 5 | Głębokość warstwy Nawierzchnia 5. W przypadku braku warstwy Nawierzchnia 5 należy wprowadzić zerową głębokość. | Liczbowy, nieujemny |
0.025 m 0.083 stopy |
| Głębokość warstwy Nawierzchnia 6 | Głębokość warstwy Nawierzchnia 6. W przypadku braku warstwy Nawierzchnia 6 należy wprowadzić zerową głębokość. | nieujemny, dodatni |
0.025 m 0.083 stopy |
| Głębokość warstwy Nawierzchnia 7 | Głębokość warstwy Nawierzchnia 7. W przypadku braku warstwy Nawierzchnia 7 należy wprowadzić zerową głębokość. | Liczbowy, nieujemny |
0.025 m 0.083 stopy |
| Głębokość warstwy Nawierzchnia 8 | Głębokość warstwy Nawierzchnia 8. W przypadku braku warstwy Nawierzchnia 8 należy wprowadzić zerową głębokość. | Liczbowy, nieujemny |
0.025 m 0.083 stopy |
| Głębokość warstwy Nawierzchnia 9 | Głębokość warstwy Nawierzchnia 9. W przypadku braku warstwy Nawierzchnia 9 należy wprowadzić zerową głębokość. | Liczbowy, nieujemny |
0.025 m 0.083 stopy |
| Głębokość warstwy Nawierzchnia 10 | Głębokość warstwy Nawierzchnia 10. W przypadku braku warstwy Nawierzchnia 10 należy wprowadzić zerową głębokość. | Liczbowy, nieujemny |
0.025 m 0.083 stopy |
| Szerokość pobocza utwardzonego | Szerokość pobocza utwardzonego. | Liczbowy, dodatni |
1.0 m 3 stopy |
| Specyfikacja nachylenia pobocza utwardzonego | Określa sposób obliczania nachylenia pobocza utwardzonego. Użytkownik może również ustawić odniesienie parametru i użyć opcji Nachylenie nawierzchni przyległego pasa ruchu, aby zdefiniować nachylenia górne pobocza. Działanie górnej części nachylenia pobocza po wybraniu tej opcji opisano w sekcji dot. zachowania. | Lista opcji: a) Domyślne, b) Użyj pobocza wewnętrznego SE, c) Użyj pobocza zewnętrznego SE | Wartość domyślna |
| Domyślne nachylenie pobocza utwardzonego | Domyślne nachylenie poprzeczne powierzchni pobocza utwardzonego. | Nachylenie | -4.0% |
| Szerokość pobocza ziemnego | Szerokość pobocza nieutwardzonego | Liczbowy, dodatni | |
| Specyfikacja nachylenia pobocza ziemnego | Określa sposób obliczania nachylenia pobocza nieutwardzonego. Użytkownik może również ustawić odniesienie parametru i użyć opcji Nachylenie nawierzchni przyległego pasa ruchu, aby zdefiniować nachylenia górne pobocza. Działanie górnej części nachylenia pobocza po wybraniu tej opcji opisano w sekcji dot. zachowania. | Lista opcji: a) Domyślne, b) Użyj pobocza wewnętrznego SE, c) Użyj pobocza zewnętrznego SE | Wartość domyślna |
| Domyślne nachylenie pobocza ziemnego | Domyślne nachylenie poprzeczne powierzchni nieutwardzonego pobocza. | Nachylenie | -4.0% |
| Szerokość rzutowania | Określa szerokość rzutowania pobocza | Liczbowy, dodatni |
1.0 m 3 stopy |
| Nachylenie rzutowania | Nachylenie skarpy wewnętrznej pobocza biegnące od punktu zawiasu pobocza do punktu pobocza podłoża | Nachylenie | 2: 1 |
| Typ rzutowania warstwy nośnej | Wybierz, czy utrzymać połączenie rzutowania do ustalonego nachylenia ze zmienną szerokością, czy utrzymać je do ustalonej szerokości ze zmiennym nachyleniem | Lista wyboru: a) Utrzymaj nachylenie, dostosuj szerokość, b) Utrzymaj szerokość, dostosuj nachylenie | Utrzymaj nachylenie, dostosuj szerokość |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
| Parametr | Opis | Stan |
|---|---|---|
| Szerokość pobocza utwardzonego | Linie trasowania definiujące krawędź utwardzonej części pobocza. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej wartości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Szerokość pobocza ziemnego | Linie trasowania definiujące punkt zawiasu pobocza. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej wartości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. | Opcja |
| Szerokość rzutowania | Linie trasowania definiujące położenie punktu pobocza podłoża. | Opcja |
| Nachylenie rzutowania | Profil definiujący rzędną punktu pobocza podłoża. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tej rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. | Opcja |
Parametry wyjściowe
| Parametr | Opis | Rodzaj |
|---|---|---|
|
Oś obrotu przechyłki |
Wskazuje, czy podzespół obsługuje obliczanie osi obrotu. Aby wyświetlić opis parametru, w oknie właściwości ustaw wskaźnik na parametrze. Aby uzyskać więcej informacji, zobacz Korekty linii nachylenia profilu podczas tworzenia przechyłki. |
Statyczne (opis) |
| Nachylenie rzutowania | Nachylenie połączenia rzutowania | Liczbowy |
| Odsunięcie rzutowania | Odsunięcie punktu rzutowania podłoża | Liczbowy |
| Rzędna rzutowania | Rzędna punktu rzutowania podłoża | Liczbowy |
Zachowanie

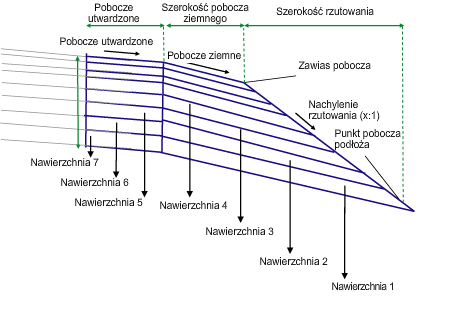

Pobocze jest wstawiane za pomocą dostarczonych parametrów szerokości i głębokości. Nachylenie powierzchni podłoża można również ustawić za pomocą odniesienia parametru, które powoduje ustawienie nachylenia na równi z nachyleniem powierzchni podłoża przyległego pasa ruchu. W razie potrzeby można również wprowadzić stałą wartość nachylenia. Nachylenia wszystkich powierzchni podstawowych będą zgodne z nachyleniem powierzchni podłoża. W przypadku użycia linii trasowania w celu zdefiniowania szerokości do punktu pobocza podłoża parametr skarpy zewnętrznej pobocza jest ignorowany. Podzespół pobocza zostaje powiązany z warstwami nawierzchni (nawet jeśli krawędzie zewnętrzne warstw nawierzchni zostały przedłużone).
Działanie w trybie układu
W trybie układu są wyświetlane przez ten podzespół połączenia zdefiniowane za pomocą parametrów wejściowych.
Kody punktów, połączeń i kształtów
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

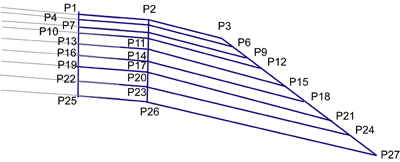

| Punkt, połączenie lub kształt | Kody | Opis |
|---|---|---|
| P1 | ETW | Krawędź pasa jezdni na powierzchni górnej |
| P2 | KPU | Krawędź pobocza utwardzonego |
| Od P3 do P27 | Do tych punktów nie są przypisane żadne kody. |

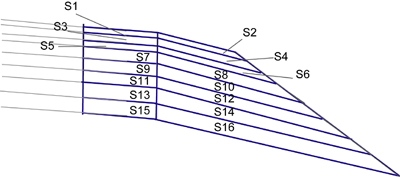

Schemat kodowania
