Ćwiczenie 3: Tworzenie skrzyżowania z istniejącą geometrią

W tym ćwiczeniu do utworzenia skrzyżowania zostaną użyte istniejące linie trasowania odsunięcia i profile drogi głównej, po czym zostanie dodane nowe przecięcie do istniejącego korytarza drogi głównej.

Przedstawiony w tym ćwiczeniu proces roboczy jest przydatny, gdy istnieje konieczność utworzenia kilku skrzyżowań wzdłuż pojedynczego korytarza. Geometria odsunięcia jest definiowana dla drogi głównej, a następnie ponownie wykorzystywana dla kolejnych skrzyżowań.

Określenie położenia skrzyżowania i drogi głównej

1. Otwórz Intersection-Create-3.dwg, który znajduje się w folderze rysunków samouczka.

   Ten rysunek zawiera skrzyżowanie dwóch linii trasowania: drogi A i drogi C. Po obu stronach drogi A znajdują się linie trasowania odsunięć, a na północ od drogi C znajduje się istniejące skrzyżowanie.

2. Kliknij kartę Narzędzia główne panel Utwórz projekt listę rozwijaną Skrzyżowania Utwórz skrzyżowanie Wyszukiwanie .

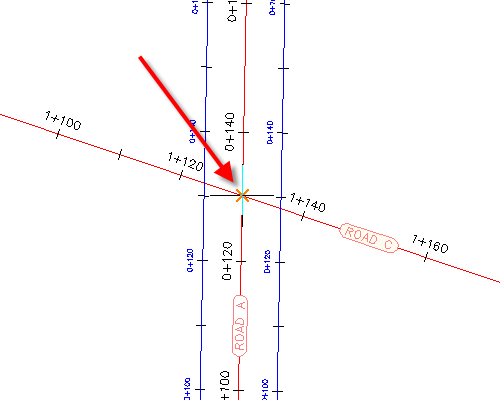

3. Kliknij na rysunku punkt przecięcia linii trasowania dróg A i C.

4. Kliknij linię trasowania drogi A, aby określić ją jako drogę główną.


Określenie parametrów nachylenia korytarza

1. W kreatorze Utwórz skrzyżowanie, na stronie Ogólne w obszarze Typ korytarza skrzyżowania wybierz pozycję Zachowana korona drogi głównej.
2. Kliknij przycisk Dalej.

Określenie parametrów geometrii poziomej

1. Na stronie Szczegóły geometrii kliknij pozycję Parametry odsunięcia.
2. W oknie dialogowym Parametry odsunięcia w obszarze Droga główna Definicja linii trasowania odsunięcia z lewej strony w opcji Użyj istniejącej linii trasowania wybierz ustawienie Tak.
3. W celu ustalenia parametru Nazwa linii trasowania kliknij przycisk .
4. W oknie dialogowym Nazwa linii trasowania odsunięcia skrzyżowania kliknij przycisk .

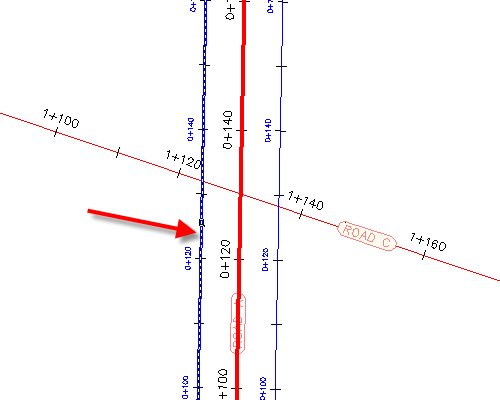

5. Wybierz na rysunku linię trasowania odsunięcia z lewej strony linii trasowania drogi A.

6. Kliknij przycisk OK.

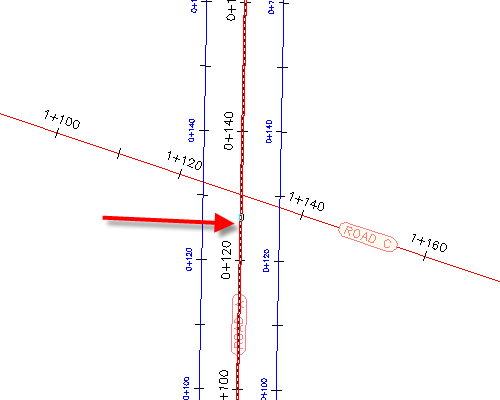

7. W oknie dialogowym Parametry odsunięcia skrzyżowania, w obszarze Definicja linii trasowania odsunięcia z prawej strony powtórz czynności opisane w punktach od 2 do 6, aby przypisać linię trasowania odsunięcia z prawej strony linii trasowania drogi A.

8. Kliknij przycisk OK.
9. Na stronie Szczegóły geometrii kliknij pozycję Parametry wyłukowania krawędzi.

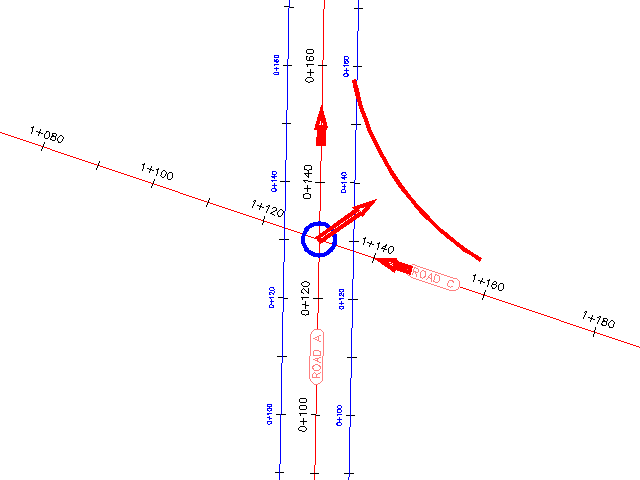

   Domyślne parametry pierwszego kwadrantu skrzyżowania są wyświetlane w oknie dialogowym Parametry wyłukowania krawędzi skrzyżowania. Pierwszy kwadrant jest podświetlony na rysunku, a strzałki wskazują kierunek ruchu dochodzącego i odchodzącego.


10. W oknie dialogowym Wyłukowanie krawędzi skrzyżowania w obszarze Kwadrant skrzyżowania wybierz opcję Kwadrant SE.
11. Dla kwadrantu SE zaznacz pole wyboru Poszerz pas ruchu do skręcania dla drogi dochodzącej.
12. W obszarze Kwadrant skrzyżowania wybierz opcję Kwadrant NW.
13. Dla kwadrantu NW zaznacz pole wyboru Poszerz pas ruchu do skręcania dla drogi dochodzącej.
14. Kliknij przycisk OK.
15. Upewnij się, że w kreatorze Utwórz skrzyżowanie jest zaznaczone pole wyboru Utwórz profile odsunięcia i wyłukowania krawędzi.
16. Kliknij przycisk Dalej.

Określenie parametrów geometrii pionowej

1. Na stronie Szczegóły geometrii, w obszarze Profile odsunięcia i wyłukowania krawędzi kliknij opcję Parametry nachylenia pasa ruchu.
2. W oknie dialogowym Parametry nachylenia pasa ruchu na skrzyżowaniu, w obszarze Droga głównaDefinicja linii trasowania odsunięcia z lewej strony dla opcji Użyj istniejącej linii trasowania wybierz ustawienie Tak.
3. W przypadku parametru Nazwa profilu kliknij przycisk .
4. W oknie dialogowym Nazwa linii trasowania odsunięcia skrzyżowania wybierz opcję Droga A — -2.000%.
5. Kliknij przycisk OK.
6. W oknie dialogowym Parametry odsunięcia skrzyżowania, w obszarze Definicja profilu prawej krawędzi powtórz czynności opisane w punktach od 2 do 5, aby przypisać profil odsunięcia z prawej strony linii trasowania drogi A. Użyj profilu Droga A — -2.000% (1) w obszarze Definicja profilu prawej krawędziNazwa profilu.
7. Kliknij przycisk OK.

Określenie parametrów korytarza

1. Na stronie Regiony korytarza określ następujące opcje:
   • Utwórz korytarze w obszarze skrzyżowania: Zaznaczone
   • Dodaj do istniejącego korytarza: Zaznaczone, Korytarz - (1)
   • Wybierz powierzchnię do rzutowania: Teren istniejący
2. W obszarze Wybierz zestaw zespołu do importowania kliknij przycisk Przeglądaj.
3. W oknie dialogowym Wybierz plik zestawu zespołów przejdź do folderu Zespoły.
4. Wybierz plik _Autodesk (Metric) Assembly Sets.xml. Kliknij przycisk Otwórz.
5. Kliknij opcję Utwórz skrzyżowanie.

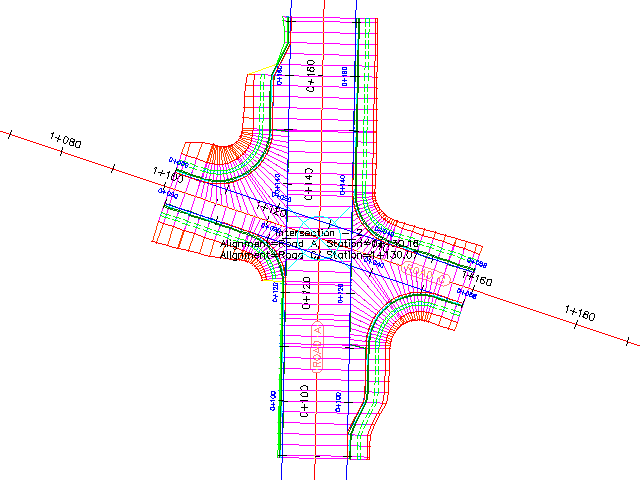

   Zostaje utworzone skrzyżowanie, a w obszarze skrzyżowania tworzone są nowe regiony korytarzy.

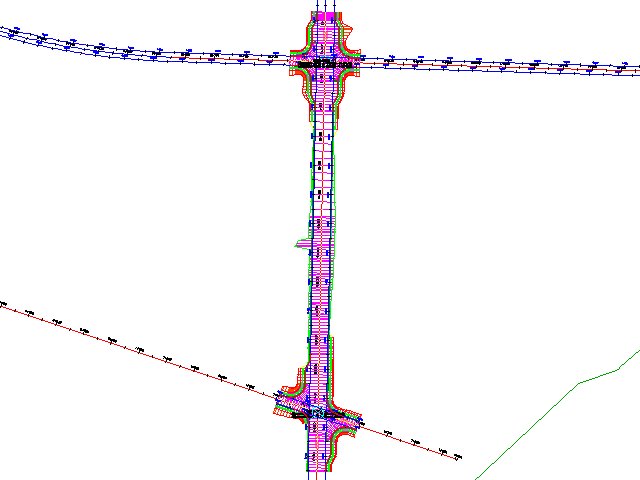

Zadania uzupełniające: Aby rozciągnąć korytarz pomiędzy dwoma skrzyżowaniami, dodaj region korytarza pomiędzy tymi skrzyżowaniami.

Aby kontynuować naukę, przejdź do następnego samouczka: Edycja skrzyżowań.
