Samouczek: Projektowanie prostych profili

Samouczek pomoże utworzyć proste profile terenu istniejącego i profile układu linii trasowania.

Profil terenu istniejącego jest wyodrębniany z powierzchni i ukazuje zmiany rzędnej wzdłuż linii trasowania. Profil układu jest zaprojektowanym obiektem pokazującym proponowane nachylenie i rzędne, które mają zostać skonstruowane. Profile są wyświetlane na opisanej siatce zwanej widokiem profilu.

Wyświetlanie profilu terenu istniejącego w widoku profilu

1. Otwórz rysunek Profile-1.dwg znajdujący się w folderze rysunków samouczka.

   Ten rysunek zawiera powierzchnię terenu istniejącego, linię trasowania reprezentującą oś drogi i polilinię reprezentującą oś przecinającej się drogi. Do utworzenia widoku profilu zostanie użyty jako prowadnica prostokąt w północno-wschodnim narożniku obszaru.

2. Kliknij kartęNarzędzia główne panel Utwórz projekt listę rozwijaną Profil Utwórz profil powierzchni Wyszukiwanie .
3. W oknie dialogowym Utwórz profil z powierzchni kliknij przycisk Dodaj.
   Uwaga:

   W tym ćwiczeniu można wybrać tylko linię trasowania Pierwsza ulica i powierzchnię EG; są one wybrane domyślnie.

4. Kliknij polecenie Narysuj w widoku profilu.
5. W kreatorze Utwórz widok profilu kliknij przycisk Utwórz widok profilu.
6. Kliknij na rysunku dolny lewy narożnik prostokątnego obiektu zastępczego.

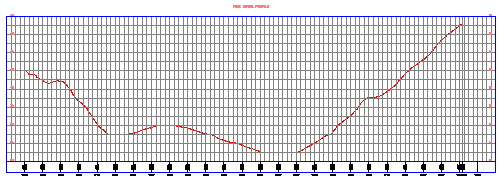

   Zostanie wyświetlony widok profilu Pierwsza ulica zawierający przerywany profil reprezentujący powierzchnię terenu istniejącego (EG). Po lewej i prawej stronie są opisane rzędne. Na dole są opisane pikiety.



Tworzenie profilu układu

1. Kliknij kartę Narzędzia główne panel Warstwy listę rozwijaną Warstwa. Obok warstwy _PROF-ROAD-FGCL-PL kliknij przycisk .

   W widoku profilu zostaną użyte okręgi jako prowadnica do narysowania profilu układu.

2. Kliknij kartę Narzędzia główne panel Utwórz projekt listę rozwijaną Profil Narzędzia tworzenia profili Wyszukiwanie .
3. Wybierz utworzony widok profilu.
4. W oknie dialogowym Utwórz profil — rysuj nowy określ następujące parametry:
   • Nazwa: Oś niwelety — pierwsza ulica
   • Styl profilu: Profil projektu
   • Zestaw etykiet profilu: Kompletny zestaw etykiet
   Kliknij przycisk OK.

   Wyświetlony zostanie pasek Narzędzia układu profilu. Ten pasek umożliwia wytyczenie niwelety przy użyciu punktów załamania niwelety (PVI) lub opartych na wiązaniach elementów stycznych i łuków. W tym ćwiczeniu w określonych punktach zostaną utworzone punkty załamania niwelety. Między punktami przecięcia niwelety będą utworzone styczne, a w każdym punkcie przecięcia niwelety będą utworzone łuki.

5. Na pasku narzędzi Narzędzia układu profilu na liście Rysuj styczne zaznacz pozycję Rysuj styczne z łukami.

   W wierszu polecenia pojawi się monit o określenie punktu początkowego.

   Przed wybraniem punktu początkowego sprawdź, czy jest włączona opcja Lokalizacja (OBIEKT) i czy są wybrane tryby Koniec i Środek.

6. Na pasku stanu kliknij prawym przyciskiem myszy przycisk Lokalizacja . Kliknij polecenie Ustawienia.
7. W oknie dialogowym Ustawienia rysunkowe na karcie Lokalizacja kliknij przycisk Wyczyść wszystkie, a następnie zaznacz opcje Koniec i Środek . Kliknij przycisk OK.
8. Przemieszczając się od lewej do prawej, klikaj punkty środkowe okręgów, aby umieścić punkty załamania niwelety.
9. Naciśnij klawisz Enter, aby zakończyć tworzenie profilu układu.

   W widoku profilu zostanie wyświetlony profil Oś niwelety w kolorze niebieskim wraz z etykietami.

10. Zamknij pasek Narzędzia układu profilu.
11. Kliknij kartę Narzędzia główne panel Warstwy listę rozwijaną Warstwa. Obok warstwy PROF-ROAD-FGCL-PL kliknij przycisk . Kliknij na rysunku, aby zamknąć listę Warstwy.


Aby kontynuować naukę, przejdź do następnego samouczka — Korzystanie z profili powierzchni.
