Ćwiczenie 3: Tworzenie i edycja korytarza w obszarze skrzyżowania

Celem ćwiczenia będzie utworzenie korytarza przy użyciu istniejącej geometrii pionowej i poziomej. Zostanie przeprowadzona modyfikacja korytarza w obszarze skrzyżowania, a następnie zostaną wykonane próby z użyciem narzędzi ponownego tworzenia regionu korytarza.

Utworzenie korytarza w obszarze skrzyżowania

1. Otwórz Intersection-Edit-Corridor.dwg, który znajduje się w folderze rysunków samouczka.

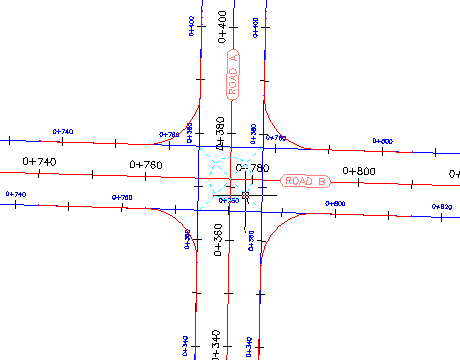

   Rysunek ten zawiera skrzyżowanie drogi głównej (droga A) z drogą drugorzędną (droga B). Na rysunku nie ma na razie korytarzy ani zespołów korytarzy.

2. Wybierz znacznik skrzyżowania.

3. Kliknij kartę Skrzyżowanie panel Zmień Ponownie utwórz regiony korytarza Wyszukiwanie .

   Zostanie wyświetlone okno dialogowe Regiony korytarza skrzyżowania.

4. W obszarze Wybierz powierzchnię do rzutowania wybierz opcję Teren istniejący.
5. W obszarze Zastosuj zbiór zestawów kliknij przycisk Przeglądaj.
6. W oknie dialogowym Wybierz plik zestawu zespołów przejdź do folderu Zespoły.
7. Wybierz plik _Autodesk (Metric) Assembly Sets.xml. Kliknij przycisk Otwórz.
8. Kliknij opcję Utwórz ponownie.

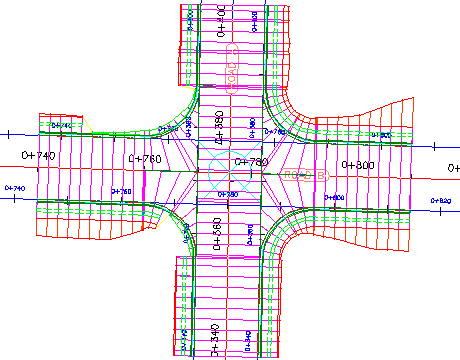

   W obszarze skrzyżowania zostaje wyświetlony korytarz.


Uwaga: Jeśli korytarz nie jest wyświetlany w obszarze przecięcia, może być konieczne przebudowanie korytarza. W oknie Obszar narzędzi na karcie Nawigator rozwiń grupę Korytarze. Kliknij prawym przyciskiem myszy opcję Korytarz — (1) oraz kliknij opcję Przebuduj.

Zmiana właściwości korytarza

1. W oknie Obszar narzędzi, na karcie Nawigator rozwiń kolekcje Korytarze i Skrzyżowania.

   Jeśli którykolwiek z obiektów w tych kolekcjach jest nieaktualny, kliknij obiekt prawym przyciskiem myszy i wybierz polecenie Przebuduj.

2. Wybierz korytarz leżący w obszarze skrzyżowania.

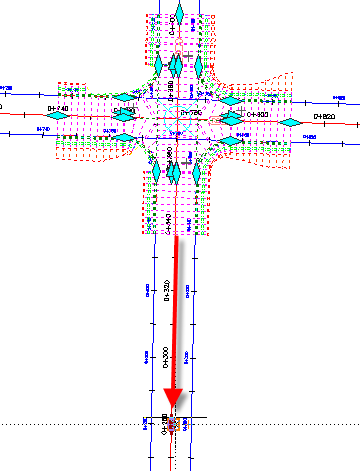

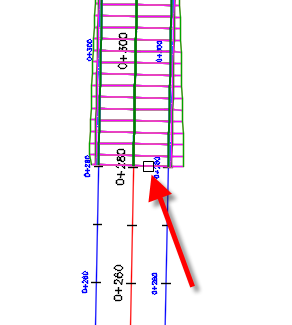

3. Wybierz uchwyt znajdujący się w dolnej części skrzyżowania. Przeciągnij uchwyt w dół. Kliknij, aby umieścić uchwyt dalej na południe.

4. Kliknij kartę Korytarzpanel Modyfikuj korytarzlistę rozwijanąWłaściwości korytarzaWłaściwości korytarza Wyszukiwanie .
5. W oknie dialogowym Właściwości korytarza, na karcie Parametry kliknij polecenie Wybierz region z rysunku.
6. Kliknij na rysunku dolną część korytarza.


   Określony region zostaje podświetlony w oknie dialogowym Właściwości korytarza.

7. W podświetlonym wierszu w kolumnie Częstotliwość kliknij przycisk .
8. W oknie dialogowym Częstotliwość stosowania zespołów, w obszarze Zastosuj zespoły określ następujące parametry:
   • Wzdłuż stycznych: 10
   • Wzdłuż łuków: O określony przyrost
   • Przyrost łuków: 5
   • Wzdłuż krzywych przejściowych: 5
   • Wzdłuż łuków profilu: 5
9. Kliknij dwa kolejne przyciski OK.
10. W oknie dialogowym Właściwości korytarza — okno dialogowe Przebuduj zadania, kliknij opcję Przebuduj korytarz.

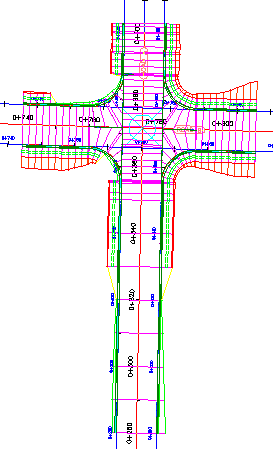

    Korytarz zostaje utworzony ponownie. Korytarz rozciąga się dalej na południe. W rozciągniętym regionie zespoły są bardziej oddalone niż w regionach skrzyżowania.



Ponowne utworzenie regionów korytarza

1. Wybierz znacznik skrzyżowania.
2. Kliknij kartę Skrzyżowanie panel Zmień Ponownie utwórz regiony korytarza Wyszukiwanie .
3. W obszarze Wybierz powierzchnię do rzutowania wybierz opcję Teren istniejący.
4. W oknie dialogowym Regiony korytarza skrzyżowania, w obszarze Zastosuj zbiór zestawów kliknij przycisk Przeglądaj.
5. W oknie dialogowym Wybierz plik zestawu zespołów przejdź do folderu Zespoły.
6. Wybierz plik _Autodesk (Metric) Assembly Sets.xml. Kliknij przycisk Otwórz.

   Jest to zestaw zespołów używany podczas tworzenia korytarza. Jednak w oknie dialogowym Regiony korytarza skrzyżowania można określić inny zestaw zespołów lub pojedyncze zespoły, z których zostanie utworzony korytarz.

7. Kliknij opcję Utwórz ponownie.

   Korytarz zostaje utworzony ponownie. Należy zauważyć, że zostały przywrócone pierwotne ustawienia linii bazowej drogi A, w tym częstotliwości zespołów i początkowa pikieta regionu. Stało się tak dlatego, że ponowne utworzenie korytarza nastąpiło przy wykorzystaniu parametrów, które zostały pierwotnie określone podczas procesu tworzenia skrzyżowania. Modyfikacje korytarza dokonane w obszarze skrzyżowania nie są zachowywane przy ponownym utworzeniu korytarza z obiektu skrzyżowania.

   Uwaga:

   Na regiony korytarza, które znajdują się na zewnątrz zakresów skrzyżowania, polecenie Ponownie utwórz regiony korytarza nie ma wpływu.
