Ćwiczenie 1: Importowanie danych pomiarowych z kodami pól

W tym ćwiczeniu dane pomiarowe zostaną zaimportowane z istniejącego pliku dziennika polowego zawierającego kody szkicu, które mogą być interpretowane przez zestaw kodów szkicu.

Plik dziennika polowego, który zostanie zaimportowany, zawiera kody szkicu sprawdzone w ćwiczeniu Ustawianie zestawu kodów szkicu.

Konfigurowanie projektu

1. Otwórz Survey-2a.dwg, który znajduje się w folderze rysunków samouczka.

   Ten rysunek jest pusty, ale zawiera style figury i punktu odpowiednie dla tego ćwiczenia.

2. Kliknij kartę Narzędzia głównepanelUtwórz Dane o terenieImportuj dane pomiarowe Wyszukiwanie .

Tworzenie bazy danych pomiarowych

1. W kreatorze Importuj dane pomiarowe, na stronie Określ bazę danych, w obszarze Bazy danych geodezyjnych wybierz opcję Pomiar 1.

   W razie konieczności utworzenia bazy danych pomiarowych można kliknąć opcję Utwórz nową bazę danych geodezyjnych.

2. Kliknij opcję Edytuj ustawienia bazy danych geodezyjnych.

   W oknie dialogowym Ustawienia bazy danych pomiarowych można zdefiniować parametry bazy danych pomiarowych. Należy zwrócić uwagę, że ustawienia są zgodne z ustawieniami określonymi w ćwiczeniu Dostosowywanie i weryfikacja ustawień.

3. Kliknij przycisk OK.
4. Kliknij przycisk Dalej.

Określanie pliku do zaimportowania

1. Na stronie Określ źródło danych, w obszarze Typ źródła danych wybierz opcję Plik dziennika polowego.
2. W obszarze Plik źródłowy kliknij przycisk .
3. W oknie dialogowym Nazwa pliku dziennika polowego przejdź do foldera samouczka.
4. Wybierz plik Survey-1.fbk. Kliknij przycisk Otwórz.
5. Kliknij przycisk Dalej.

Tworzenie sieci pomiarów

1. Na stronie Określ sieć kliknij element Utwórz nową sieć.
2. W oknie dialogowym Nowa sieć dla parametru Nazwa wprowadź Sieć pomiarów 1.
3. Kliknij przycisk OK.
4. Kliknij przycisk Dalej.

Określanie opcji importu

1. Na stronie Opcje importu określ następujące parametry:
   • Baza danych bieżącego wyposażenia: Próbka
   • Bieżące wyposażenie: Próbka
   • Pokaż interaktywną grafikę: Tak (zaznaczone)
   • Baza danych bieżących przedrostków figur: Przykład
   • Przetwórz szkic podczas importowania: Tak (zaznaczone)
   • Bieżący zestaw kodów szkicu: Próbka
   • Przetwórz sekwencję szkicu: Według kolejności importu
   • Przypisz odsunięcie do identyfikatorów punktów: Tak (zaznaczone)
   • Odsunięcie identyfikatora punktu: 10000
   • Wstaw obiekt sieci: Tak (zaznaczone)
   • Wstaw obiekty figury: Tak (zaznaczone)
   • Wstaw punkty pomiarowe: Tak (zaznaczone)

   Zaakceptuj pozostałe wartości domyślne.

2. Kliknij przycisk Zakończ.

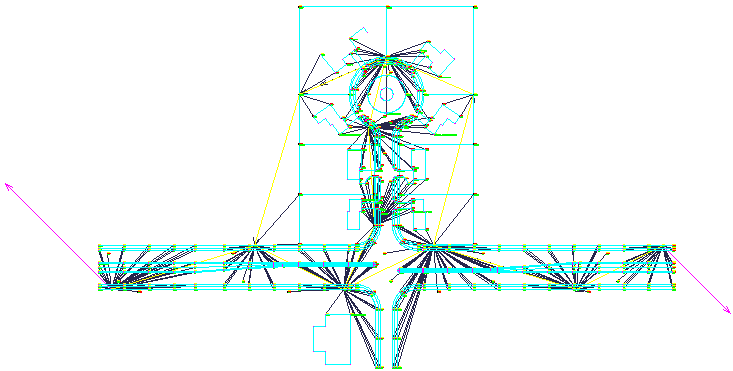

   Dane pomiarowe są importowane, a rysunek ma następującą postać:


3. Kliknij przycisk Zapisz jako.
4. Przejdź do foldera Moje dane samouczka Civil 3D. Dla parametru Nazwa pliku wprowadź nazwę Survey-2B.dwg. Kliknij przycisk Zapisz.

Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 2: Aktualizowanie zaimportowanych danych pomiarowych.
