Ćwiczenie 3: Wyświetlanie i korygowanie niezgodności profilu z kryteriami projektowymi

Celem tego ćwiczenia jest sprawdzenie niezgodności projektu profilu względem kryteriów projektowych oraz poznanie sposobu ich poprawienia.

Jeśli podelement profilu wykazuje niezgodność z kryterium lub z kontrolą projektu, symbol ostrzeżenia jest wyświetlanym na tym podelemencie w oknie rysunku, w panoramie Elementy profilu i w oknie dialogowym Parametry układu profilu. Po ustawieniu wskaźnika na symbolu ostrzeżenia, zostanie wyświetlona etykieta z informacją o niezgodności. Jeśli wystąpiła niezgodność z kryteriami projektowymi, w etykiecie znajdą się kryteria powodujące niezgodność oraz minimalne wartości konieczne do uzyskania zgodności z kryteriami. Jeśli wystąpiła niezgodność z kontrolą projektu, w etykiecie znajdzie się nazwa kontroli projektu, będąca źródłem niezgodności.

Ćwiczenie stanowi kontynuację części Ćwiczenie 2: Rysowanie profilu, który odnosi się do kryteriów projektowych.

Kontrola zgodności projektu profilu z kryteriami

1. Otwórz Profile-4B.dwg, który znajduje się w folderze rysunków samouczka.
2. Przesuń i powiększ widok w taki sposób, aby w widoku profilu były widoczne okręgi B i C.
   Uwaga:

   Symbole ostrzeżenia nie zmieniają rozmiaru automatycznie podczas powiększania. W wierszu polecenia wprowadź polecenie REGEN, aby zmienić rozmiar symbolu ostrzeżenia.

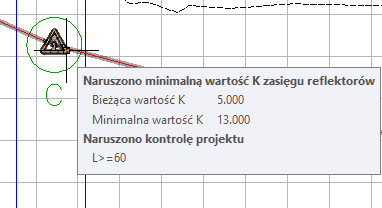

3. Ustaw wskaźnik nad symbolem w okręgu C.

   Etykiety umożliwiają wygodne przeglądanie niezgodności z kryteriami wyświetlanych w oknie rysunku. W etykiecie są wyświetlane dwie niezgodności:

   • Łuk nie spełnia minimalnej zalecanej wartości K zasięgu reflektorów. Jest wyświetlona wartość K łuku i minimalna wartość K, którą można zaakceptować.
   • Łuk nie spełnia warunku ustalonego wyrażeniem określonym w jednej z kontroli projektu. Jest wyświetlana nazwa kontroli projektu bez wartości bieżącej ani zalecanej. Wartości nie są wyświetlane, ponieważ kontrole projektu są warunkami niestandardowymi ustanowionymi przez użytkownika.

   Uwaga:

   Jeśli podelement jest niezgodny z wieloma kryteriami lub kontrolami projektu, na podelemencie jest wyświetlany tylko jeden symbol. Aby usunąć symbol z podelementu, należy usunąć przyczyny wszystkich niezgodności.

4. Jeśli pasek narzędzi Narzędzia układu profilu nie jest wyświetlony, wybierz czerwony profil układu. Kliknij prawym przyciskiem myszy. Kliknij polecenie Edytuj geometrię profilu.
5. Na pasku narzędzi Narzędzia układu profilu kliknij przycisk Na bazie elementu.
6. Kliknij opcję Widok tabelaryczny profilu.

   W panoramie Elementy profilu w wierszach 2 i 4 zauważ symbol ostrzeżenia w kolumnie Nr oraz w kilku innych kolumnach. Symbole ostrzeżenia pojawiają się obok każdej wartości, która nie jest zgodna z kryteriami projektowymi ustalonymi w pliku kryteriów projektowych.

7. Ustaw wskaźnik nad symbolem ostrzeżenia w wierszu 2 w kolumnie Nr.

   W wyświetlonej etykiecie znajduje się kryterium projektowe oraz kontrola projektu powodujące niezgodność. Zauważmy, że pomimo niespełnienia przez dwa łuki warunku minimalnej długości określonego przez kontrolę projektu symbol ostrzeżenia nie jest wyświetlany w żadnej komórce Odległość. Kontrole projektu są wyrażeniami matematycznymi utworzonymi przez użytkownika, których wynikiem jest wartość prawda lub fałsz. Informacje przekazywane przez kontrole ograniczają się do danych, czy odpowiednie elementy spełniają warunki kontroli projektu lub czy ich nie spełniają.

8. Na pasku narzędzi Narzędzia układu profilu kliknij przycisk Parametry układu profilu.

   Zostanie wyświetlone okno Parametry układu profilu bez żadnych danych.

9. W panoramie Elementy profilu kliknij wiersz nr 4, który jest elementem łuku w okręgu C.

   Dane projektowe podelementu łuku są wyświetlane w trzykolumnowej tabeli w oknie Parametry układu profilu, w której można z łatwością przeglądać i edytować dane.

   Zauważmy, że w oknie Parametry układu profilu w panelu Kryteria projektowe symbol jest wyświetlany obok właściwości kryterium projektowego, z którą wystąpiła niezgodność. W panelu Parametry układu kolumna Wartość zawiera rzeczywiste parametry każdego podelementu. W kolumnie Wiązania są wyświetlane wartości kryteriów projektowych, które muszą być spełnione przez podelementy. Symbol jest wyświetlany obok wiersza Wartość K, ponieważ ta wartość powoduje niezgodność z kryteriami projektowymi. Uzyskanie wartości „prawda” w oknie rysunku i w panoramie Elementy profilu sprawia, że są wyświetlane kontrole projektu powodujące niezgodność, lecz nie są zaznaczane poszczególne niezgodne parametry.

Usuwanie niezgodności z kryteriami projektu

1. W panelu Parametry układu okna Parametry układu profilu zmień wartość parametru Długość na 65.000 m. Naciśnij klawisz Enter.

   Zwróć uwagę, że symbol ostrzeżenia zniknął z panelu Kontrole projektowe oraz z wiersza 4 w panoramie Elementy profilu. Nowa wartość długości łuku jest zgodna z wartością określoną przez kontrolę projektu. Zwiększenie długości łuku wpłynęło też na wartość K, która została zwiększona w celu osiągnięcia minimalnej wartości Zasięg reflektorów.

2. W panoramie Elementy profilu kliknij wiersz nr 2, który jest elementem łuku w okręgu B.
3. W panelu Parametry układu okna Parametry układu profilu zmień wartość parametru Długość na 35.000 m. Naciśnij klawisz Enter.

   Symbol ostrzeżenia został usunięty z panelu Kontrole projektu, ale nie z wiersza Wartość K w panoramie Elementy profilu.

   Łuk w dalszym ciągu nie spełnia wymaganej wartości K dla zasięgu widoczności koniecznej do wyprzedzania, dlatego symbole ostrzeżenia są ciągle wyświetlane. Aby usunąć symbol ostrzeżenia, element musi spełniać wszystkie wartości określone w pliku kryteriów projektowych oraz w stosowanych kontrolach projektu.

   Wskazówka:

   Istnieją dwie zalecane metody usunięcia niezgodności z parametrem Minimalna wartość K dla zasięgu widoczności koniecznego do wyprzedzania.

   • Dodanie nowej prędkości projektowej w pikiecie, przy której zaczyna się łuk. Można to zrobić w oknie dialogowym Właściwości linii trasowania na karcie Kryteria projektowe.
   • Wyznaczenie zakresu pikiet wzdłuż łuku jako strefy nieprzekraczalnej. Takie rozwiązanie nie spowoduje usunięcia symbolu ostrzeżenia z rysunku, dlatego na końcowym wydruku należy opisać symbol i strefę nieprzekraczalną.

Przejdź do następnego samouczka — Wyświetlanie i modyfikowanie widoków profili.
