W tym ćwiczeniu zostanie ukryty w widoku fragment linii trasowania.
Po zastosowaniu maski do fragmentu linii trasowania podelementy, etykiety i punkty znacznika tej linii nie są rysowane. Elementy te istnieją, ale nie są widoczne.
Ta funkcja jest przydatna podczas pracy z przecięciami. W wielu przypadkach wyświetlanie geometrii linii trasowania przechodzącej przez przecięcie nie jest konieczne. W tym ćwiczeniu zostanie przesłonięta część linii trasowania odsunięcia przechodząca przez przecięcie.
Ćwiczenie stanowi kontynuację części Ćwiczenie 2: Edytowanie linii trasowania za pomocą uchwytów.
Określanie pikiet linii trasowania przeznaczonych do przesłonięcia
- Otwórz Align-5.dwg, który znajduje się w folderze rysunków samouczka.

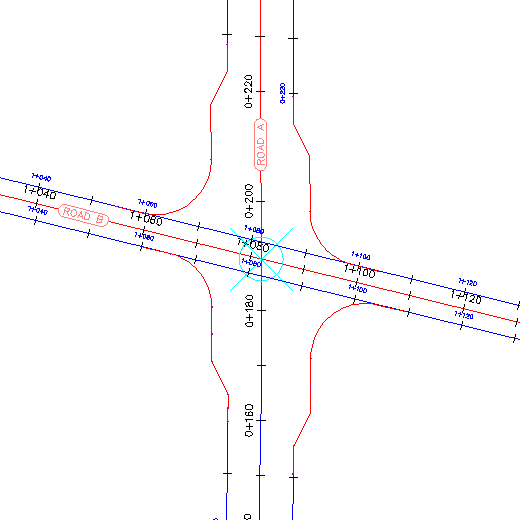

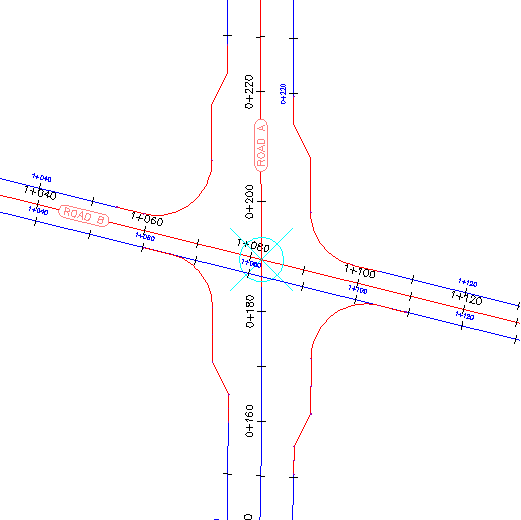

Na rysunku widoczne jest skrzyżowanie czteroramienne. Zauważmy, że w obszarze skrzyżowania nie są wyświetlane linie trasowania odsunięcia biegnące wzdłuż drogi A. W przypadku każdej z tych linii trasowania zastosowano maskę w regionie przejścia przez skrzyżowanie. W kolejnych etapach zastosowana zostanie maska do linii trasowania odsunięcia wzdłuż drogi B.
- Wybierz linię trasowania odsunięcia na północnej stronie drogi B.
- Kliknij kartę panel
listę rozwijaną Wyszukiwanie . - W oknie dialogowym Właściwości linii trasowania kliknij kartę Przysłanianie.
- Na karcie Przysłanianie kliknij przycisk

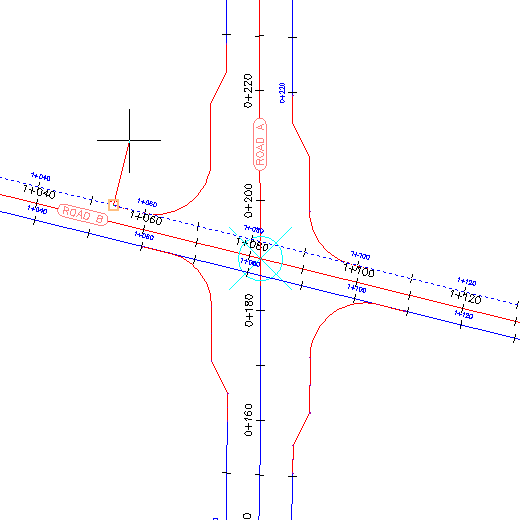

. - Kliknij na rysunku punkt końcowy północno-zachodniego wyłukowania krawędzi, aby określić punkt początkowy przesłoniętego obszaru.

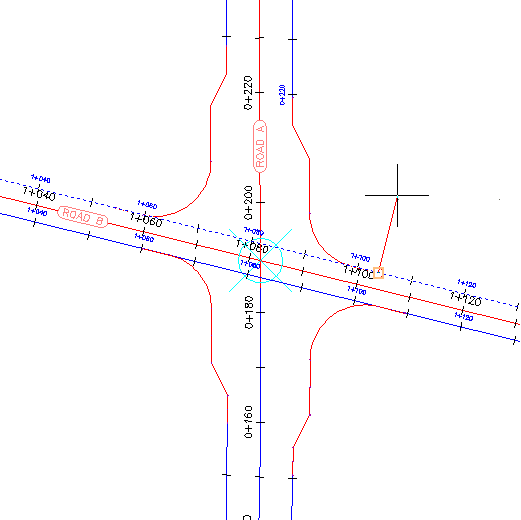

- Kliknij punkt końcowy północno-wschodniego wyłukowania krawędzi, aby określić punkt końcowy przesłoniętego obszaru.
- W oknie dialogowym Właściwości linii trasowania kliknij przycisk Zastosuj.

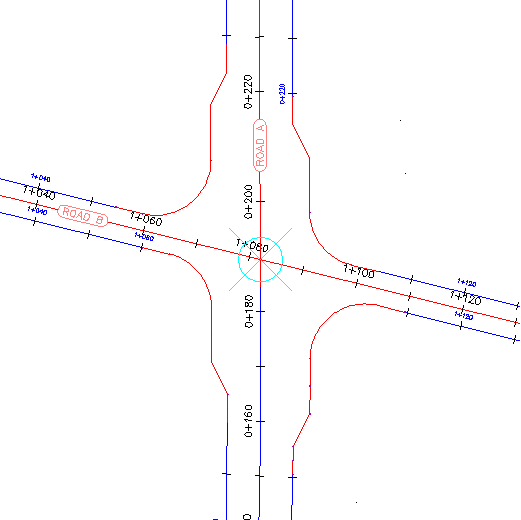

Maska zostanie zastosowana do określonego regionu.
Zadania uzupełniające: Zastosuj maski do linii trasowania odsunięcia drogi biegnącej z zachodu na wschód.
Aby kontynuować naukę w następnym samouczku, przejdź do tematu Praca z liniami trasowania odsunięcia
