Rysunek zawiera powierzchnię terenu istniejącego, a także linie trasowania i polilinie osi definiujące proponowaną 50-stopową granicę pasa drogowego.
Jeśli Paleta narzędzi zawierająca podzespoły nie jest widoczna, kliknij kartęNarzędzia główne panel Palety Palety narzędziWyszukiwanie .
Na palecie narzędzi kliknij prawym przyciskiem myszy pasek sterowania Palety narzędzi. Kliknij opcję Podzespoły calowe Civil.
Kliknij prawym przyciskiem myszy pasek sterowania okna Palety narzędzi. Kliknij opcję Nowa paleta.
Zostanie utworzona nowa paleta narzędzi o nazwie Nowa paleta.
Zastąp nazwę Nowa paleta nazwą Zespoły szkoleniowe.
Zapisywanie zespołów na palecie narzędzi

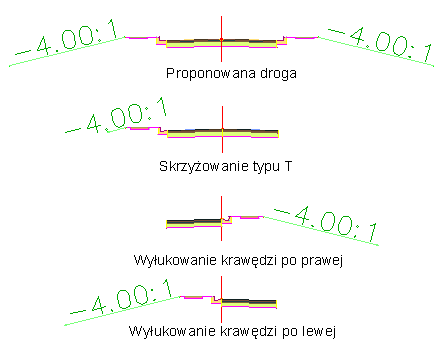

Powiększ widok zespołów po prawej stronie powierzchni.
Zaznacz w zespole Proponowana droga linię bazową.
Uwaga:
Do przeciągania znacznika linii bazowej nie używaj uchwytów.
Kliknij dolną część znacznika linii bazowej. Przeciągnij linię bazową na paletę narzędzi Zespoły szkoleniowe.
Na palecie narzędzi zostaną wyświetlone obraz i nazwa zespołu.
Wykonaj czynności opisane w punktach 2 i 3 w stosunku do pozostałych trzech zespołów.
Na palecie narzędzi Zespoły szkoleniowe kliknij prawym przyciskiem myszy pusty obszar. Kliknij przycisk Opcje widoku.
W oknie dialogowym Opcje widoku przesuń suwak Rozmiar obrazu w prawo, aby zwiększyć rozmiar obrazów na palecie narzędzi. Kliknij przycisk OK.
Na palecie narzędzi Zespoły szkoleniowe ustaw kursor nad zespołem Wyłukowanie krawędzi w lewo (WK-L).
Zauważmy, że wyświetlana jest etykieta narzędzi. Tekst etykiety narzędzi jest tworzony automatycznie na podstawie opisu pierwotnego zespołu.
Uwaga:
Aby wyświetlić pierwotny opis zespołu, kliknij prawym przyciskiem myszy dany zespół w oknie Obszar narzędzi, na karcie Nawigator. Wybierz opcję Właściwości. Opis pojawia się w oknie dialogowym Właściwości zespołu na karcie Informacje.
