Tworzenie konstrukcji robót ziemnych

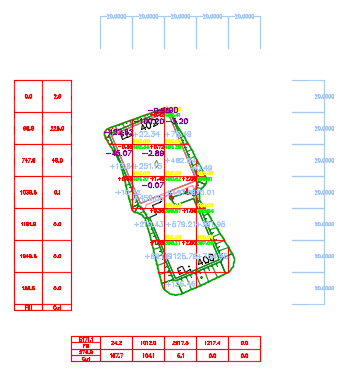

Polecenie Produkcja planu robót ziemnych służy do wstawiania etykiet do siatek i tabel zawierających informacje o ilości robót ziemnych pomiędzy dwiema powierzchniami TIN. Poniższa ilustracja przedstawia przykład siatki, etykiet i tabel, które zostają wstawione na rysunku po użyciu tego polecenia.

1. Kliknij kartę Analiza panel Objętości i materiały Produkcja planu robót ziemnych Wyszukiwanie .

   Zostanie wyświetlone okno dialogowe Utwórz plan budowlany robót ziemnych.

2. Wybierz istniejącą powierzchnię TIN terenu.
3. Wybierz ukończoną powierzchnię TIN terenu.
4. Opcjonalnie wybierz punkt siatki. Ten punkt określa sposób umieszczenia linii siatki. Podczas tworzenia siatki jeden z punktów przecięcia siatki zostanie utworzone w tym położeniu, jeśli znajduje się wewnątrz określonych powierzchni.
5. Opcjonalnie wybierz polilinię 2D jako obwiednię.
   Wskazówka: Aby wyodrębnić polilinię z powierzchni do użycia jako obwiednię, można użyć polecenia Wyodrębnij obiekty w celu przekształcenia obwiedni powierzchni w polilinię 3D, a następnie użyć polecenia Przekształć polilinię 3D w 2D, aby przekształcić ją w polilinię 2D.
6. Określ następujące parametry linii siatki:
   • Odstęp poziomy: określa poziomą długość poszczególnych komórek siatki.
   • Odstęp pionowy: określa pionową długość poszczególnych komórek siatki.
   • Kąt obrotu: określa kąt obrotu komórek siatki.
   Wskazówka: Jeśli nie zostaną utworzone siatki z szerszymi odstępami, które będą obejmować krawędzie powierzchni, ustaw mniejsze odstępy w parametrach linii siatki, aby utworzyć siatki zawierające wszystkie części powierzchni.
7. Określ następujące parametry widoczności komponentu:
   • Tabela statystyczna: wyświetla całkowite wartości wykopu i nasypu oraz sumy w odniesieniu do każdego wiersza i każdej kolumny siatki.
   • Etykieta odległości: wyświetla wartości odstępów siatki.
   • Linia siatki: wyświetla linie siatki.

8. Wybierz algorytm:
   • Metoda dokładności: oblicza objętość z powierzchni objętościowej tworzonej między dwiema powierzchniami TIN. Jest to metoda domyślna.
     Uwaga: Metoda ta powinna być używana w przypadkach, gdy siatki są przycinane do nieregularnych kształtów na obwiedni powierzchni.
   • Metoda trójkątnego pryzmatu: oblicza objętość z trójkątnych pryzmatów. Powierzchnia do obliczenia jest dzielona na trójkątne pryzmaty, następnie obliczane są objętości każdego pryzmatu, które są później sumowane.
     Uwaga: Ta metoda nie powinna być stosowana w przypadku, gdy wartości Odstęp poziomy i Odstęp pionowy są różne.
   • Metoda pryzmatu prostopadłościennego: oblicza objętość z pryzmatów prostopadłościennych. Powierzchnia do obliczenia jest dzielona na pryzmaty prostopadłościenne, następnie obliczane są objętości każdego pryzmatu, które są później sumowane.
9. Kliknij w wierszu Ustawienia, aby otworzyć okno dialogowe Ustawienia wyświetlania.

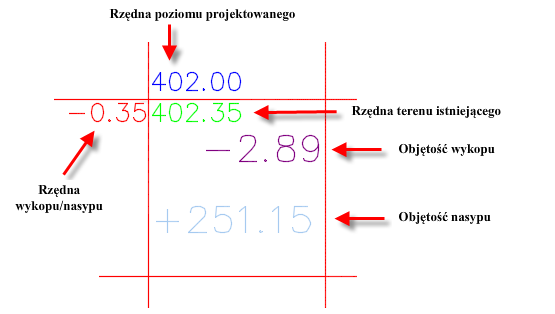

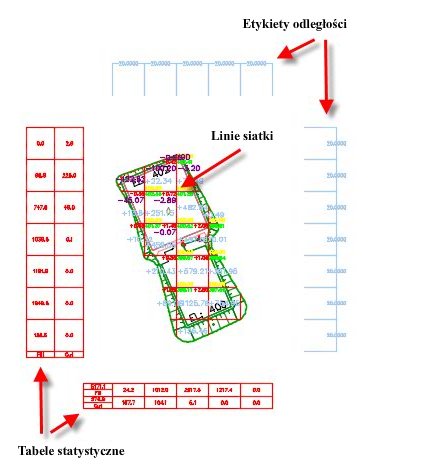

10. W oknie dialogowym Ustawienia wyświetlania użyj opcji znajdujących się u góry, aby określić warstwę, tekst i ustawienia lokalizacji. Na poniższej ilustracji przedstawiono sposób wyświetlania różnych etykiet w obszarze rysunku:



11. Wybierz pole wyboru Obwiednia tekstu objętości, aby wstawić obwiednię wokół tekstu etykiety objętości, jak pokazano na poniższej ilustracji:



12. W obszarze Opcje etykiety nieregularnej komórki można określić ustawienia, które będą używane, gdy krawędź wybranej obwiedni powoduje nieregularny kształt komórki siatki.
    Uwaga: Opcje te są stosowane, gdy obwiednia jest wybrana w głównym oknie dialogowym.
    • Punkt obwiedni: Jeśli kształt komórki siatki jest nieregularny, określa, czy używane są etykiety symbolu, oryginalne etykiety rzędnych czy nie są używane etykiety rzędnych.

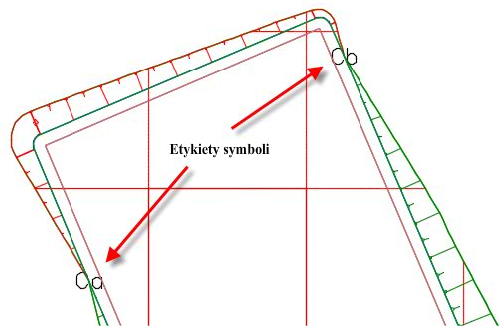

      W przypadku wybrania opcji Etykieta symbolu symbole są wstawiane w miejscach, gdzie komórki są nieregularne, a informacje dotyczące tych punktów są wstawiane w tabeli na rysunku.


    • Objętość obwiedni: Określa sposób umieszczania etykiety objętości, jeśli kształt komórki siatki jest nieregularny.

      Jeśli wybrano opcję Oryginalna etykieta, etykieta jest umieszczana w środku powierzchni nieregularnej komórki siatki, jak pokazano na poniższej ilustracji.



      Jeśli wybrano opcję Etykieta całej siatki, etykieta jest umieszczana tak, jakby komórka siatki była całością, jak pokazano na poniższej ilustracji.



13. Kliknij przycisk OK, aby zamknąć okno dialogowe Ustawienia wyświetlania.
14. Kliknij przycisk OK w oknie dialogowym Utwórz plan budowlany robót ziemnych, aby utworzyć plan budowlany robót ziemnych na rysunku.
    Wskazówka: Kliknięcie opcji Usuń w oknie dialogowym Utwórz plan budowlany robót ziemnych spowoduje usunięcie wszystkich komponentów z istniejącego planu budowlanego robót ziemnych z rysunku.
