Istnieje możliwość utworzenia łuku niestycznego na podstawie punktu na promieniu i punktu na końcu łuku.
- W oknie Obszar narzędzi na karcie Pomiary prawym przyciskiem myszy kliknij nazwaną sieć
Okno poleceń geodezyjnych. - W wierszu polecenia wprowadź:
XC PTS [promień] [punkt na promieniu] [punkt końcowy]
Przykładowy wiersz polecenia
NE 1 1000 1000
NE 2 1000 1200
NE 3 1084.8528 1284.8528
NE 6 985.8579 1298.9949
BEG ROADCL
PT 1
PT 2
XC PTS 100 6 3
FIG DD 0 100
SET 4
XC AD 100 45 150
SET 5
END

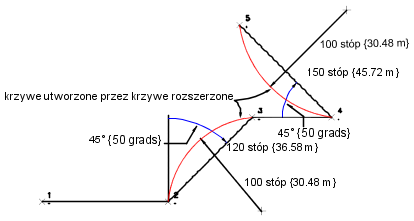

Poniżej przedstawiono dwa łuki niestyczne:
Składnia polecenia
XC PTS [promień] [punkt promienia] [punkt końcowy]
| Parametr | Definicja |
|---|---|
| promień | Odległość od punktu centralnego łuku. Tę wartość należy wprowadzać w bieżących jednostkach odległości obowiązujących w bazie danych. Aby rysować łuk w kierunku przeciwnym do ruchu wskazówek zegara, należy wprowadzić ujemny promień. |
| punkt na promieniu | Identyfikator istniejącego punktu na promieniu łuku. |
| Punkt końcowy | Identyfikator punktu końcowego łuku. |
