Można tworzyć bloki widoku AutoCAD i używać ich do reprezentacji każdego widoku w definicji multibloku.
Tworzenie pojedynczych bloków dla celów definicji multibloku.
- Narysuj potrzebne widoki dla określonej reprezentacji wyświetlania:
- Aby utworzyć bloki dla kierunków przód i tył, narysuj je w płaszczyźnie XZ.
- Aby utworzyć bloki dla kierunków lewy i prawy, narysuj je w płaszczyźnie YZ.
- Aby utworzyć bloki dla kierunków góra i dół, narysuj je w płaszczyźnie XY.
- W razie potrzeby określ dodatkowe punkty wstawienia na warstwie defpoints. Uwaga: Punkty dodane do bloków widoku są kumulowane. Na przykład, jeśli do bloku widoku dodany zostanie jeden punkt używany w symbolu mocowania i dwa punkty używane w widoku modelu, to istnieją cztery punkty, które można cyklicznie przełączać. Czwarty punkt jest standardowym punktem bazowym definiowanym podczas tworzenia multibloku.
- Przed utworzeniem bloków z widoków indywidualnych upewnij się, że bieżący układ współrzędnych jest układem globalnym.
Więcej informacji o układach współrzędnych można znaleźć w Pomocy programu AutoCAD.
- Zdefiniuj każdy z widoków jako blok i podczas definiowania określ położenie punktu bazowego wstawienia.

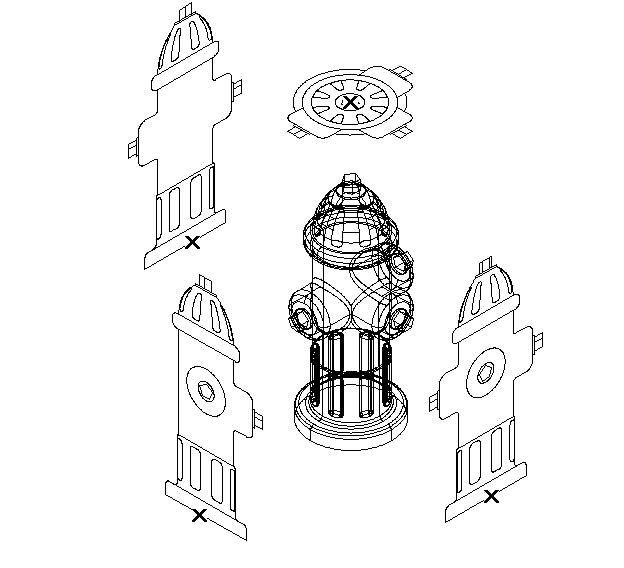

Na przykład, jeśli punkt wstawienia widoku bloku modelu zostanie określony jako martwy punkt na stronie górnej, bloki: przedni, tylny, lewy i prawy będą miały bazowy punkt wstawienia w środku dolnej krawędzi. Na poniższej ilustracji punkty wstawienia dla widoków górnego, przedniego i bocznych są oznaczone przez „X”. Więcej informacji o blokach można znaleźć w Pomocy programu AutoCAD.
Wskazówka: Podczas zapisywania widoków poszczególnych bloków pomocne jest określenie konwencji nazewnictwa. Na przykład rzut płaski bloku hydrantu można nazwać hydrant-p, a widok prawy — hydrant-r.
