Można zmodyfikować sieć ciśnieniową opartą na ścieżce za pomocą kolan w punktach przecięcia w rurociągach.
Dodawanie kolana i punktu przecięcia do rurociągu w widoku profilu

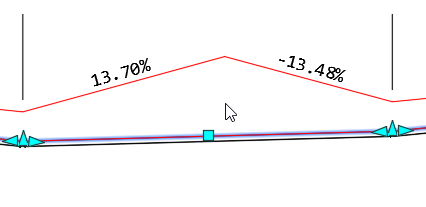

- Wybierz rurociąg w widoku profilu. Zostanie otwarta karta Układ profilu sieci ciśnieniowej.
- Na karcie Układ planu sieci ciśnieniowej kliknij panel Układ
Dodaj kolano/punkt przecięcia
.
-

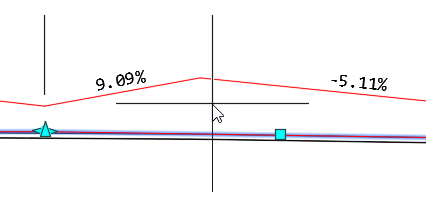

Wskaż na rysunku punkt dla kolana. Jeśli punkt zostanie umieszczony na zewnątrz rurociągu, rurociąg zostanie dopasowany tak, aby zetknął się z nowym kolanem.

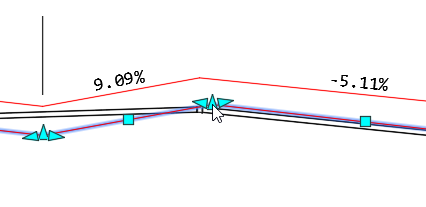

Wierzchołek zostanie umieszczony ze złączką kolanową.
- Użyj uchwytów rurociągu, aby dokładniej dostosować rurociąg.
Usuwanie nadmiarowych lub zbędnych punktów przecięcia z rurociągu w widoku profilu
- Wybierz rurociąg w sieci ciśnieniowej. Zostanie otwarta karta Układ profilu sieci ciśnieniowej.
- Na karcie Układ planu sieci ciśnieniowej kliknij panel Układ Usuń kolano/punkt przecięcia
.
- Wybierz rurociąg.
-

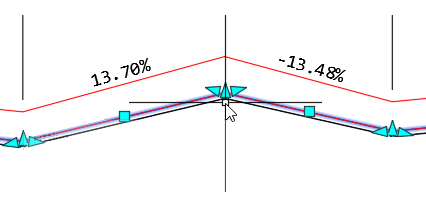

Kliknij w pobliżu wierzchołka, który chcesz usunąć.
Punkt przecięcia zostanie usunięty, a geometria rurociągu zostanie dopasowana w celu skompensowania nowej ścieżki rurociągu.
- Użyj uchwytów rurociągu, aby dokładniej dostosować rurociąg.
