Okno dialogowe Odwzorowanie obiektu docelowego

To okno dialogowe służy do ustawiania i edycji odwzorowania obiektów docelowych w podzespołach na nazwy bieżących obiektów na rysunku.

Uwaga: Podczas uzyskiwania dostępu do tego okna dialogowego w pewnych okolicznościach zawartość będzie inna niż opisana w poniższej sekcji. Zobacz sekcję Okno dialogowe Odwzorowanie obiektu docelowego (wcześniejsza wersja) na dole tego tematu.

Okno dialogowe Odwzorowanie obiektu docelowego korytarza jest niemodalne, dzięki czemu można je pozostawić otwarte podczas wykonywania innych zadań. Okno dialogowe można przypiąć, tak aby pozostało rozwinięte, lub można je odpiąć tak, aby po przesunięciu kursora poza okno dialogowe wyświetlany był tylko tytuł.

Nazwa korytarza: Umożliwia wyświetlenie nazwy wybranego korytarza, dla którego ustawiane są obiekty docelowe.

Pikieta początkowa: Umożliwia wyświetlenie pikiety początkowej linii bazowej, w której istnieje wybrany podzespół.
Uwaga: Wartości Pikieta początkowa i Pikieta końcowa są aktualizowane w zależności od wybranego podzespołu.
Pikieta końcowa: Umożliwia wyświetlenie pikiety końcowej linii bazowej, w której istnieje wybrany podzespół.
: Umożliwia rozwinięcie listy obiektów docelowych.
: Umożliwia zwinięcie listy obiektów docelowych.
: Umożliwia usunięcie wszystkich filtrów z listy.
Uwaga: Listę można filtrować, klikając nagłówki kolumn i wprowadzając wyszukiwany termin.
: Umożliwia odświeżenie listy w celu uwzględnienia wszystkich zmian wprowadzonych w korytarzach na rysunku.

Karta Odsunięcie i rzędna

Ta karta służy do określania obiektów docelowych odsunięcia i rzędnej.

Kliknij nagłówek kolumny, aby wyświetlić pole wyszukiwania i pola wyboru, których można użyć do określenia kryteriów filtrowania.

Podzespół: Umożliwia wyświetlenie nazwy podzespołów, które wymagają obiektów docelowych. Rozwiń kolekcje podzespołów, aby wyświetlić obiekty docelowe, które można określić dla tych podzespołów. Można kliknąć przycisk , aby rozwinąć listę obiektów docelowych dla podzespołów.
Linia bazowa: Umożliwia wyświetlenie linii bazowej korytarza.
Uwaga: Wyświetlane tutaj linie bazowe to linie bazowe, w których zespół jest używany. Mogą one mieć obiekty docelowe dla innych obiektów.
Region: Umożliwia wyświetlenie regionu korytarza, w którym jest używany podzespół.
Zespół: Umożliwia wyświetlenie zespołu używanego dla korytarza.
Bok: Umożliwia wyświetlenie boku zespołu, do którego jest dołączony podzespół.
Grupa zespołu: Umożliwia wyświetlenie nazwy grupy zespołu.
Odsunięcie: Umożliwia określenie obiektów docelowych odsunięcia lub szerokości. Kliknij komórkę w tej kolumnie, aby wyświetlić elementy sterujące Ustaw obiekty docelowe odsunięcia w dolnej części okna dialogowego.
Rzędna: Umożliwia określenie obiektów docelowych rzędnej lub nachylenia. Kliknij komórkę w tej kolumnie, aby wyświetlić elementy sterujące Ustaw obiekty docelowe rzędnej w dolnej części okna dialogowego.

Ustaw obiekty docelowe odsunięcia / Ustaw obiekty docelowe rzędnej

W tej sekcji okna dialogowego można określić obiekty docelowe odsunięcia/szerokości i rzędnej/nachylenia. Tytuł tej sekcji zmienia się w zależności od miejsca kliknięcia w oknie dialogowym. Jeśli klikniesz komórkę w kolumnie Odsunięcie, tytułem będzie Ustaw obiekty docelowe odsunięcia. Po kliknięciu komórki w kolumnie Rzędna tytuł to Ustaw obiekty docelowe rzędnej.

Filtr zakresu odsunięcia

Umożliwia określenie zakresu, według którego będą filtrowane dostępne obiekty docelowe. Zaznacz pole wyboru, a następnie wprowadź wartość, aby określić odsunięcie. Tylko obiekty docelowe, które spełniają wymagania filtru, są wyświetlane w obszarze Wybrane elementy używane jako obiekty docelowe.

Wybierz linię trasowania i rurę jako obiekt docelowy / Wybierz profil i rurę jako obiekt docelowy

Umożliwia określenie linii trasowania lub rur, które mają być obiektami docelowymi odsunięć/szerokości, albo profili lub rur, które mają być obiektami docelowymi rzędnych/nachyleń. Tytuł tej sekcji i typ elementu do określenia zmieniają się w zależności od tego, czy wybrano komórkę w kolumnie Odsunięcie, czy w kolumnie Rzędna. Kliknij przycisk

, aby wybrać obiekt na rysunku. Kliknij przycisk

, aby wybrać obiekt według warstwy.

Wybierz linie charakterystyczne, polilinie / polilinie 3D i figury pomiarowe jako obiekt docelowy

Umożliwia określenie linii charakterystycznych, polilinii lub figur pomiarowych, które mają być obiektami docelowymi dla odsunięć/szerokości, albo linie charakterystyczne, polilinie 3D lub figury pomiarowe, które mają być obiektami docelowymi dla rzędnych/nachyleń, wybierając je według warstwy. Wybierz nazwę warstwy, a następnie kliknij przycisk

, aby w razie potrzeby uściślić wybór obiektów na tej warstwie. Kliknij przycisk

, aby wybrać obiekt na rysunku.

Wybór warstwy dynamicznej

Jeśli jako obiekt docelowy zostanie wybrana cała warstwa, nowe obiekty mogą być następnie dodawane do tej warstwy i będą dynamicznie dodawane jako obiekty docelowe. Wszystkie obiekty w warstwie muszą być wybrane, aby warstwa była dynamiczna.

Aby zaktualizować korytarz po zmianie lub dodaniu obiektów na warstwie, należy użyć jednego z następujących procesów roboczych:

Okno dialogowe Odwzorowanie obiektu docelowego korytarza musi być otwarte w momencie zmiany warstwy albo należy je ponownie otworzyć po zmianie warstwy.
Alternatywnie można uruchomić polecenie ForceUpdateCorridor lub ForceUpdateAllCorridors, aby wymusić przebudowę korytarza w celu zastosowania zmian.
Po zmianie warstwy korytarz nie otrzymuje nieaktualnego identyfikatora wyświetlanego w drzewie Nawigatora. Jeśli inne aspekty korytarza są nieaktualne, co spowoduje wyświetlenie znaczka informującego o braku aktualności w korytarzu w drzewie Nawigatora, wówczas polecenie Przebuduj będzie stosować również zmiany z warstwy dynamicznej.
Uwaga: Polecenie Przebuduj nie zawsze działa zgodnie z oczekiwaniami, nawet jeśli korytarz jest nieaktualny i wyświetlany jest nieaktualny identyfikator. Polecenie Przebuduj działa tylko wtedy, gdy korytarz staje się nieaktualny z powodu zmian w tym samym regionie lub tej samej linii bazowej.

Ważne: Dynamiczne zachowanie warstw nie jest obsługiwane w przypadku warstw w odnośnikach zewnętrznych. W przypadku dodania obiektu do warstwy w odnośniku zewnętrznym, który został wybrany jako obiekt docelowy w oknie dialogowym Odwzorowanie obiektu docelowego, obiekt nie zostanie automatycznie wybrany jako obiekt docelowy. Aby użyć nowego obiektu jako obiektu docelowego, należy ręcznie wybrać obiekt, klikając przycisk

znajdujący się obok nazwy warstwy w oknie dialogowym Odwzorowanie obiektu docelowego, aby wyświetlić okno dialogowe Wybierz elementy, a następnie wybrać obiekt z listy.

Wybór w przypadku wielu elementów

Podczas określania obiektu docelowego odsunięcia można użyć tych ustawień, aby określić, które odsunięcie będzie docelowe, jeśli na liście Wybrane elementy używane jako obiekty docelowe znajdują się co najmniej dwa obiekty docelowe.

Obiekt docelowy do najbliższego odsunięcia
Obiekt docelowy do najdalszego odsunięcia
Obiekt docelowy do najbardziej płaskiego odsunięcia
Obiekt docelowy do najbardziej stromego odsunięcia

Karta Powierzchnia

Ta karta służy do określania obiektów docelowych powierzchni.

Wybierz powierzchnię dla wszystkich obiektów docelowych powierzchni: Określa powierzchnię do przypisania do wszystkich obiektów docelowych powierzchni. Jeśli docelowa powierzchnia jest taka sama w przypadku wszystkich podzespołów, można użyć tej opcji zamiast przypisywać poszczególne obiekty docelowe powierzchni.
Podzespół: Umożliwia wyświetlenie nazwy podzespołu, który wymaga obiektu docelowego.
Linia bazowa: Umożliwia wyświetlenie linii bazowej korytarza.
Region: Umożliwia wyświetlenie regionu korytarza.
Zespół: Umożliwia wyświetlenie zespołu używanego dla korytarza.
Bok: Umożliwia wyświetlenie boku zespołu, do którego jest dołączony podzespół.
Grupa zespołu: Wyświetla nazwę grupy zespołu.
Obiekt docelowy: Umożliwia wyświetlenie obiektu docelowego powierzchni. Kliknij komórkę, aby ją wybrać, a następnie użyj listy rozwijanej, aby wybrać powierzchnię używaną jako obiekt docelowy.

Przebuduj korytarz: Umożliwia określenie, że korytarz zostanie przebudowany. Zaznacz pole wyboru i kliknij przycisk Zastosuj lub OK, aby przebudować korytarz.

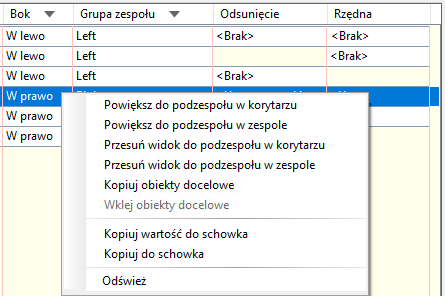

Menu kontekstowe

Polecenia z menu kontekstowego służą do kopiowania obiektów docelowych z jednego podzespołu i wklejania ich do co najmniej jednego innego podzespołu oraz powiększania i przesuwania widoku do podzespołów.
