Informacje o używaniu modyfikatorów w Kreatorze części

Modyfikatory służą do tworzenia trójwymiarowych elementów modelu.

Modyfikator to termin ogólny oznaczający każdą operację wpływającą na elementy modelu. Po utworzeniu profili użytkownik może za pomocą modyfikatorów wyciągnąć, dodać lub odjąć elementy i przeciągnąć profil wzdłuż ścieżki. Modyfikatorów można też użyć do tworzenia płaszczyzn tnących i funkcji przejścia.

W Kreatorze części dostępnych jest sześć typów modyfikatorów: wyciągnięcie, ścieżka, przejście, płaszczyzna przekroju, dodawanie logiczne i odejmowanie logiczne. Wyciągnięcie to najczęściej używany modyfikator, służący z reguły do tworzenia bazowego elementu modelu. Wyciągając profil w celu utworzenia elementu, użytkownik definiuje sposób zmiany kształtu elementu, wybierając jedną z czterech operacji: płaszczyzna środkowa, płaszczyzna, od-do lub wyciągnięcie ślepe.

Modyfikator wyciągnięcia Płaszczyzna środkowa

Wyciągnięcie typu Płaszczyzna środkowa realizowane jest względem środka wyciągnięcia i powoduje przeciągnięcie profilu na taką samą odległość po obu stronach środka.

Stosowanie modyfikatora wyciągnięcia Płaszczyzna środkowa

Modyfikator wyciągnięcia Płaszczyzna

Modyfikator wyciągnięcia Płaszczyzna przeciąga profil między nim samym a wskazaną płaszczyzną roboczą. Jeśli jest to płaszczyzna robocza typu Odniesienie, wyciągnięcie zostanie zaktualizowane po przesunięciu płaszczyzny.

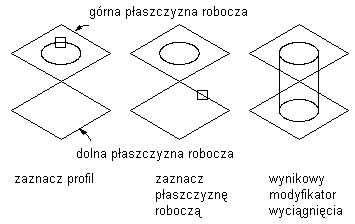

Stosowanie modyfikatora wyciągnięcia Płaszczyzna

Modyfikator wyciągnięcia Od-Do

Modyfikator wyciągnięcia Od-Do przeciąga profil między dwiema płaszczyznami roboczymi.

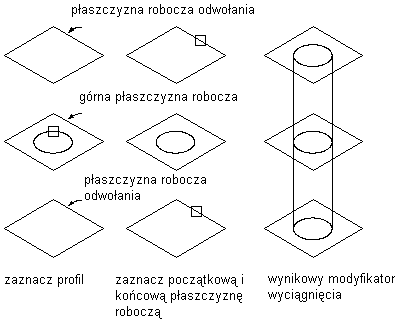

Stosowanie modyfikatora wyciągnięcia Od-Do

Modyfikator wyciągnięcia ślepego

Wyciągnięcie ślepe przeciąga profil na określoną długość wzdłuż jego osi normalnej lub prostopadłej. Można odbić wyciągnięcie, aby przeciągnąć profil w kierunku przeciwnym do domyślnej normalnej.

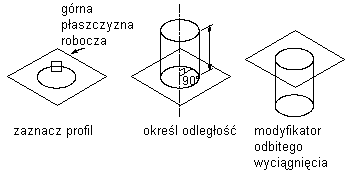

Stosowanie modyfikatora wyciągnięcia ślepego

Modyfikator ścieżki

Modyfikator ścieżki przeciąga profil po ścieżce. Tworzy w ten sposób element 3D oparty na początkowym i końcowym profilu geometrycznym, takim jak linia lub łuk. Profil końcowy może być różny od początkowego.

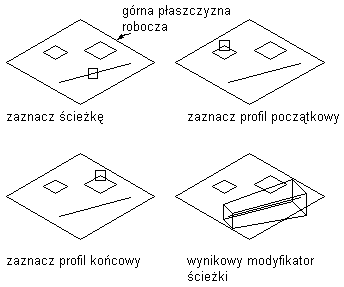

Stosowanie modyfikator ścieżki

Można również określić liczbę segmentów, z jakich utworzony zostanie element 3D.

Modyfikator Przejście

Modyfikator Przejście tworzy bryłę przejściową między dwoma profilami. Przejście obejmuje profil początkowy i końcowy, które muszą znajdować się w różnych płaszczyznach roboczych. Przydatne może być zastosowanie odnośników punktowych wymuszających wzajemne dopasowanie profili leżących na różnych płaszczyznach. Nie jest jednak wymagane dopasowanie środków profili.

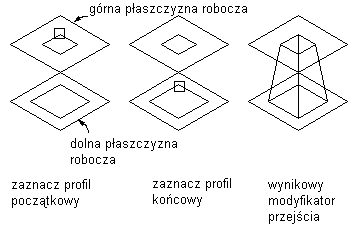

Stosowanie modyfikatora Przejście

Modyfikator Płaszczyzna przekroju

Modyfikator Płaszczyzna przekroju przecina element na dwie części, z których tylko jedna jest zachowywana. Modyfikator płaszczyzny przekroju umożliwia zmianę końca elementu w nachylenie, pozwalając na tworzenie bardziej skomplikowanych elementów, takich jak odpowietrznik. Płaszczyznę przekroju można zmodyfikować, przeciągając oś normalną (prostopadłą) modyfikatora w celu utworzenia nachylenia niestandardowego. Zmiana długości modyfikatora powoduje aktualizację płaszczyzn przekroju.

Uwaga: Płaszczyzn przekroju nie można definiować parametrycznie. Podczas umieszczania na rysunku będą wyświetlane dokładnie tak, jak zostały zdefiniowane w modelu.

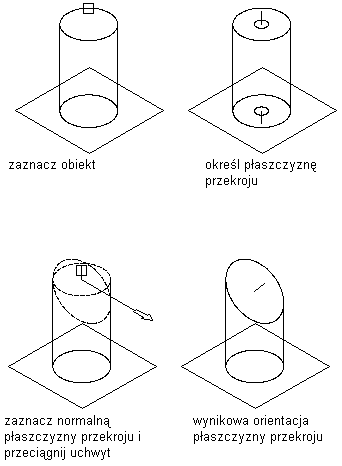

Stosowanie modyfikatora Płaszczyzna przekroju

Modyfikator Dodawanie logiczne

Modyfikator Dodawanie logiczne tworzy element będący sumą dwóch innych elementów. Stosowana jest najprostsza zasada dodawania: geometria, która w wyniku dodawania znalazłaby się wewnątrz innej geometrii, jest usuwana. Ten modyfikator jest przydatny do tworzenia modeli części umieszczanych w rysunku dokładnie w takiej postaci, w jakiej zostały zdefiniowane.

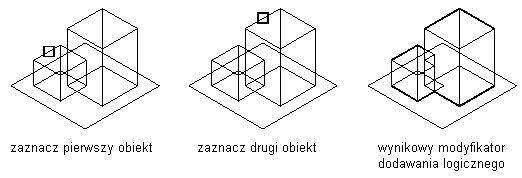

Stosowanie modyfikatora Dodawanie logiczne

Modyfikator Odejmowanie logiczne

Modyfikator Odejmowanie logiczne odejmuje jeden lub wiele elementów od siebie, tworząc nowy element. Stosowana jest najprostsza zasada tworzenia wynikowego elementu: obiekty odejmowane są usuwane z obiektu bazowego. Aby wyniki były widoczne w modelu, elementy odejmowane muszą przecinać się z elementem bazowym. Gdy elementy nie przecinają się, odejmowanie nie spowoduje widocznej zmiany modelu.

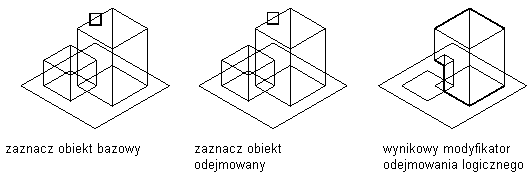

Stosowanie modyfikatora Odejmowanie logiczne
