Narzędzie Shared Reference Point służy do eksportowania pliku ze współdzielonymi współrzędnymi do użycia w programie Autodesk Revit.
Eksportowanie współdzielonego punktu odniesienia z programu Civil 3D
- W programie Civil 3D na karcie Przybornik rozwiń opcję Różne narzędzia
Shared Reference Point Export Shared Reference Points for Autodesk Revit.
- Wybierz punkt początkowy, a następnie wybierz drugi punkt na tej samej rzędnej. Należy pamiętać, że te punkty należy również wybierać w programie Revit w takiej samej kolejności jak w programie Civil 3D.

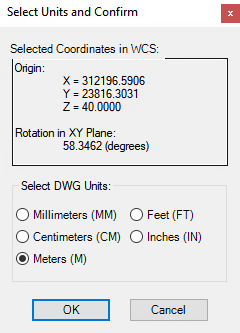

- W oknie dialogowym Select Units and Confirm (Wybierz jednostki i potwierdź) wybierz jednostki rysunku. Kliknij przycisk OK.
- Określ położenie pliku i kliknij przycisk Zapisz.
Aby uzyskać więcej informacji o używaniu współdzielonego punktu odniesienia w programie Revit, zobacz artykuł How To Use the Shared Reference Point Tool to Coordinate Between Civil 3D and Revit (Sposób używania narzędzia Shared Reference Point do współrzędnych między programami Civil 3D i Revit).
